多孔阵列式矩形组合定位基准块

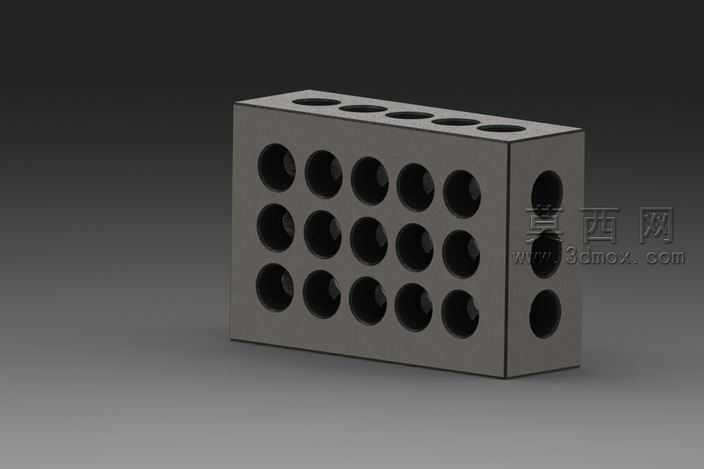

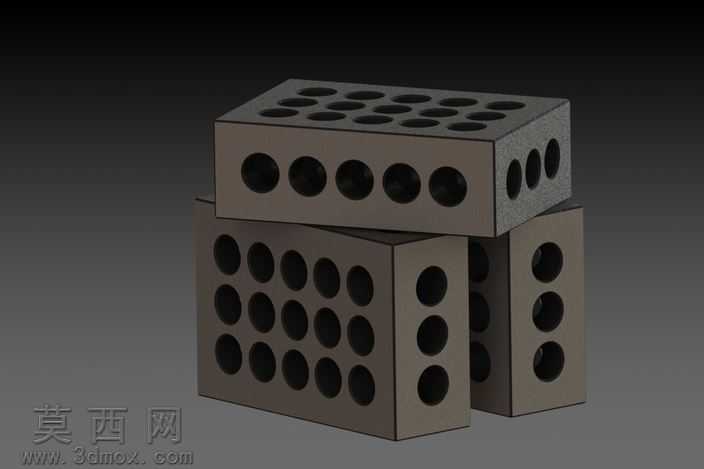

该作品为一款多孔阵列式矩形基准块，建模阶段以规整长方体为基础基体，首先确定整体长宽高比例，保证块体具备足够的结构刚性与安装稳定性，建模过程中严格遵循孔位的等距排布规则，先绘制单孔截面草图，通过线性阵列命令完成正面三行五列的通孔排布，再对块体顶面、侧面的孔位进行定位约束，确保所有孔的轴线与对应块面保持垂直，孔与孔之间的壁厚均匀一致，避免出现应力集中的薄弱区域。材质设置上选用哑光金属质感，模拟经过表面发黑处理的钢材材质，调整材质的粗糙度、金属度参数，还原工业工装配件的真实质感，渲染阶段采用三点布光方案，主光源从斜上方投射突出块体的轮廓与孔位的深度感，辅光源弱化暗部死黑区域，补光勾勒块体边缘轮廓，让整体渲染效果清晰展现孔位的排布规律与块体的方正形态。结构设计上，所有孔位均为贯通式设计，既可以作为定位销的配合孔位，也可作为模块化拼接的连接孔，不同面的孔位规格统一，能够实现多方向的组合拼接，满足小工装搭建时的快速组合需求，块体的所有棱边均做了微小的倒角处理，既避免锐边划伤，也符合实际机械加工的工艺要求，不会出现建模中理想化的尖锐棱边与实际生产脱节的问题。设计思路围绕模块化工装的快速搭建需求展开，摒弃复杂的异形结构，采用最规整的矩形基体加标准化阵列孔的设计，保证单个块体的通用性，能够和同系列的不同规格块体配合使用，孔位的间距、孔径均采用统一的标准参数，确保拼接时的定位精度，建模过程中对每个孔的位置添加了完全定义的几何约束，避免后续参数调整时出现孔位偏移的问题，同时对块体的壁厚进行了校验，保证最薄处的壁厚能够满足日常使用的强度要求，不会在装夹受力时出现变形损坏的情况。
