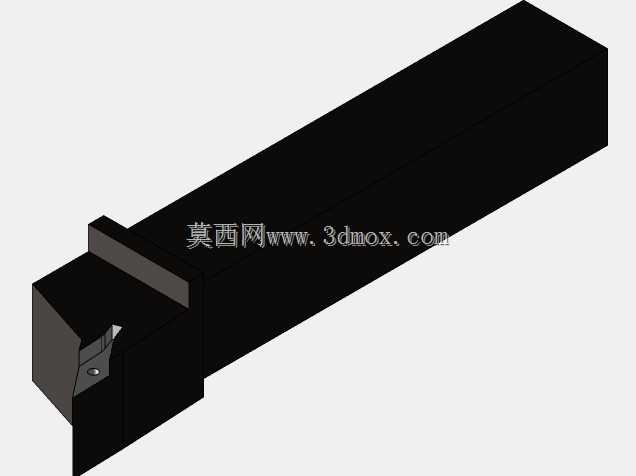

机加工用VNMG精加工外圆车刀结构

　　这款VNMG车削刀具主要面向数控车床、普通卧式车床的外圆精加工工序，在轴类零件、盘类零件的最终尺寸加工环节应用十分广泛，常见于汽车零部件加工、通用机械零件制造、精密五金加工等场景，用来完成工件外圆的精车、端面精车以及小角度锥面的精加工操作，能够稳定获得较高的表面加工质量与尺寸精度。从结构设计来看，刀体采用整体方钢柄结构，这种方柄设计能够直接适配标准车床刀架的安装槽位，安装时无需额外定制转接座，依靠刀架的压紧螺栓即可实现牢固装夹，装夹后刀具悬伸长度可根据加工需求调整，常规加工场景下悬伸长度控制在刀体截面高度的2-3倍即可有效避免振刀问题。刀头部位的刀片槽专门适配VNMG系列菱形35度刀尖角刀片，

　　这种刀片的刀尖角设计兼顾了切削锋利度与刀尖强度，精加工时采用较小的进给量与背吃刀量，能够有效降低切削残留高度，获得Ra1.6甚至更高的表面光洁度。刀片的压紧结构采用螺钉压紧方式，相比压板式压紧结构，螺钉压紧的结构占用空间更小，不会在加工过程中与工件已加工表面产生干涉，尤其适合台阶轴类零件靠近台阶端面部位的精加工走刀，刀具的避让空间充足，能够一次走刀完成外圆与台阶根部的加工，减少接刀痕迹。在设计过程中，刀头部位做了针对性的让位处理，刀体上表面与刀片安装面形成合理的前角角度，配合刀片自身的断屑槽结构，精加工时产生的带状切屑能够顺着断屑槽顺利排出，不会缠绕在工件或者刀体上，避免切屑刮伤已加工表面。刀体的截面尺寸符合标准机夹车刀的尺寸规范，

　　能够适配绝大多数常规车床的刀架安装尺寸，安装时只需保证刀尖高度与车床主轴中心高一致即可，无需额外调整垫片，对刀操作便捷。切削刃的位置经过精准定位设计，刀片安装后刀尖的位置精度能够控制在很小的公差范围内，批量加工时更换刀片后不需要重新对刀即可快速恢复加工精度，有效减少辅助加工时间。刀体的黑色表面处理能够提升刀体的防锈能力与表面硬度，日常存放与使用过程中不易产生锈蚀与磕碰损伤，延长刀体的使用寿命。在实际加工场景中，这款刀具适合加工碳钢、合金钢、不锈钢等多种常见金属材料，根据加工材料的不同选择对应材质的VNMG刀片即可，加工时切削参数可根据工件材料硬度调整，精加工时通常采用较高的切削速度、较小的进给量与背吃刀量，

　　充分发挥VNMG刀片精加工的性能优势。刀头部位的排屑空间设计充足，即使在连续长时间的精加工走刀过程中，切屑也能够顺畅排出，不会在刀头部位堆积造成切削温度过高的问题，有效延长刀片的使用寿命。从安装边界来看，刀体的方柄尺寸为标准规格，安装时刀体伸入刀架的长度不小于刀体截面高度的1.5倍即可保证装夹刚性，避免加工过程中出现让刀现象，保证加工尺寸的一致性。刀具的刀尖部位相对于刀体侧面与底面的位置精度经过严格控制，安装后能够保证刀尖的中心高误差在允许范围内，避免出现扎刀或者工件表面出现锥度的问题。
