丹佛斯CG-083型管路过滤器结构设计

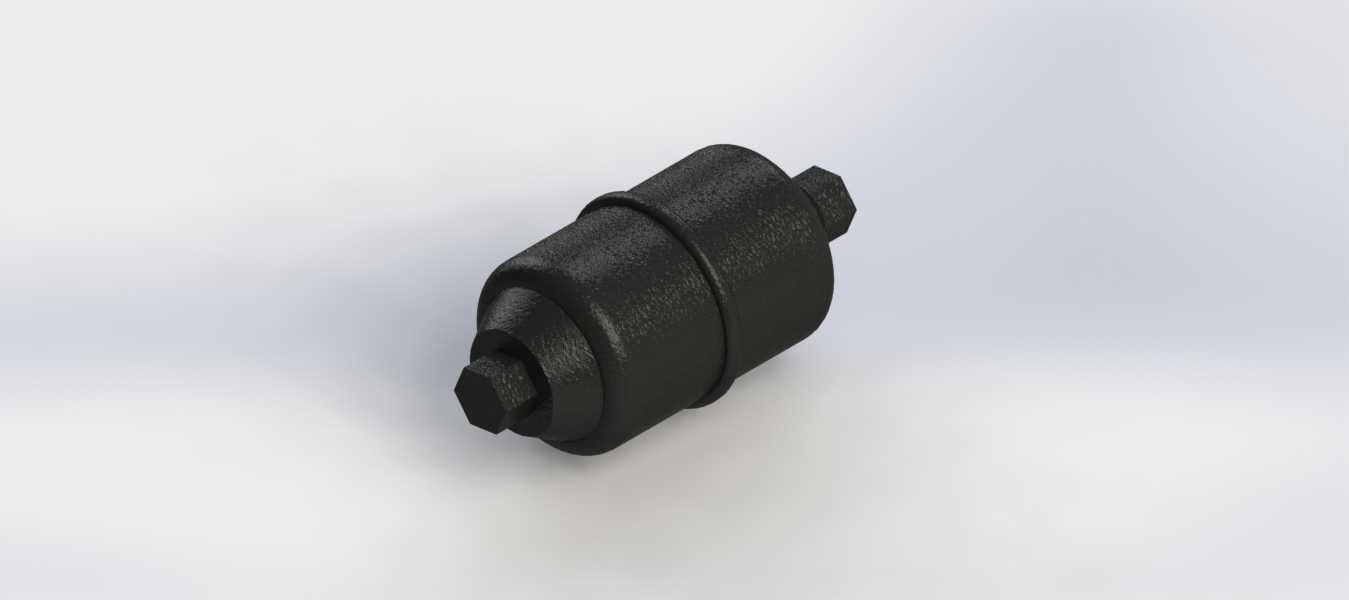

　　在液压与流体输送系统的实际运维场景里，管路杂质造成的阀卡滞、泵体磨损、密封件划伤一直是现场故障的高发诱因，这类小型 inline 式过滤器的选型匹配，往往是系统可靠性设计里容易被忽略却影响深远的环节。这款CG-083过滤器采用直通式轴向布局，整体为同轴圆柱结构，两端预留外六角接头结构，无需额外工装即可用普通开口扳手完成管路装拆，适配现场狭小安装空间的操作需求，不需要预留过大的扳手回转空间，在紧凑型液压站、小型制冷机组、移动式流体设备的管路排布里，能有效减少安装空间占用。从功能设计上看，该过滤器采用内置滤芯的一体化壳体结构，流体从一端接口进入后，经滤芯径向过滤后从另一端流出，过滤路径短，流阻损失控制在较低区间，

　　不会对系统额定流量造成明显衰减，适合在系统压力不高的支路、回油管路或者先导控制油路中使用，可拦截管路加工残留的铁屑、密封件碎屑、流体老化析出的杂质颗粒，避免杂质进入下游精密控制元件造成动作失效。壳体部分采用等壁厚设计，在满足额定压力下的强度要求同时，尽可能压缩整体径向尺寸，两端的六角接头尺寸与常用同通径管路接头尺寸保持一致，可直接对接标准硬管、软管接头，不需要额外加工过渡转接头，降低现场安装的配件成本。设计过程中优先考虑了安装边界的通用性，整体轴向长度控制在短尺寸区间，径向最大直径略大于接头外接圆直径，在管路排布时不需要为其预留过大的弯折空间，可直接安装在直管段上，也可适配小角度弯折的管路布局，不会与周边的阀块、管路支架产生干涉。

　　滤芯与壳体的配合采用端面密封结构，避免未经过滤的流体从配合间隙旁通，保证过滤精度的稳定性，壳体外部做了哑光防滑处理，不仅能在装配时增加摩擦力，也能在长期使用过程中减少表面锈蚀、磕碰损伤的概率，适配工业现场复杂的使用环境。在实际选型应用中，这类小型过滤器常被布置在精密控制阀的上游入口处，作为最后一道杂质防护屏障，也可用于小型制冷系统的冷媒管路、小型润滑系统的供油管路，针对不同的流体介质可匹配不同材质的滤芯，满足不同过滤精度的需求。其结构设计没有多余的外置部件，整体没有突出的安装耳、旁通阀外置结构，所有功能部件都集成在圆柱壳体内部，外轮廓光滑无尖锐棱角，在设备运输、装配过程中不容易磕碰损坏，也不会刮伤周边的软管、线缆。从建模逻辑上看，

　　该模型严格按照实际产品的装配关系构建，壳体、两端接头、内置滤芯的配合尺寸完全符合实际装配公差要求，可直接用于管路排布的干涉检查、装配模拟，也可作为液压系统三维布局的标准元件调用，在做设备的BOM统计时，可直接提取其接口尺寸、安装空间参数，不需要二次测绘核对。在现场维护场景中，这种一体化结构的过滤器更换流程简单，只需要将两端接头拧下即可整体更换，不需要拆解壳体清洗滤芯，适合运维空间有限、维护时间紧张的应用场景，能大幅缩短设备停机维护的时间。其两端的六角结构尺寸符合标准扳手的操作空间要求，即使在管路密集的阀组周边，也能顺利完成拆装操作，不需要使用特制工装。流体通道的设计采用平滑过渡结构，在接口与滤芯腔体的连接处没有直角突变，可减少流体在腔体内的湍流产生，降低流致振动和噪音，提升系统运行的平稳性，对于有低噪音要求的设备场景，这种平滑流道的设计能有效减少流体经过过滤器时产生的紊流噪音。
