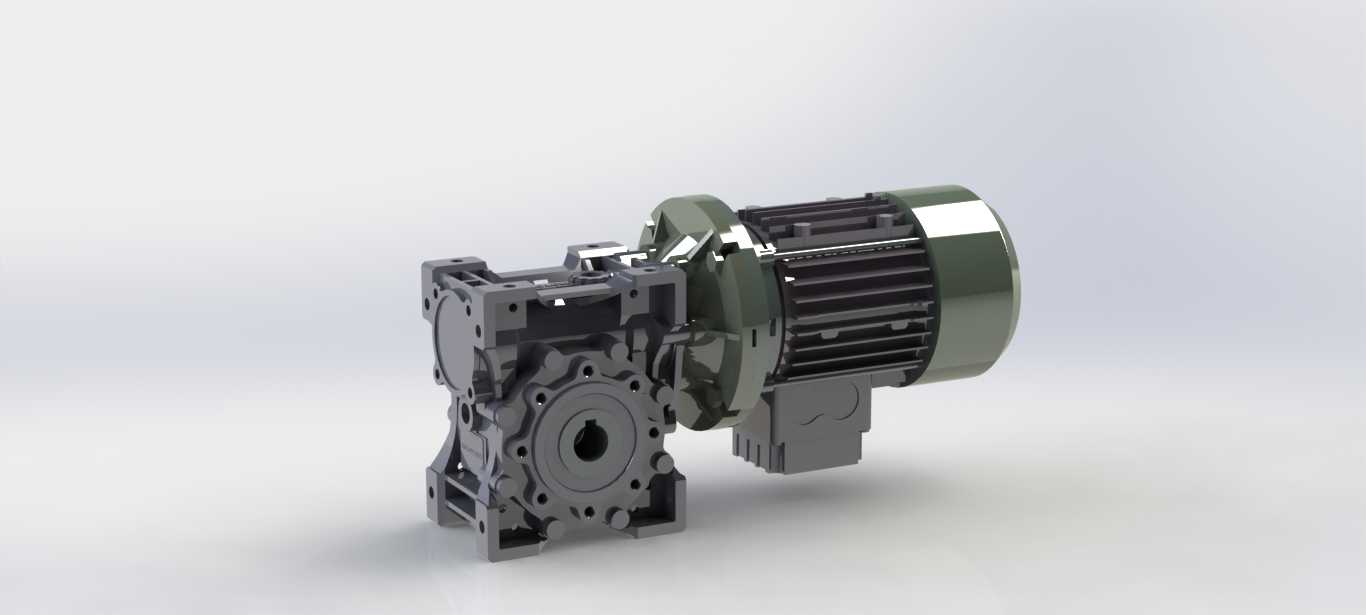

Motovario NMRV063蜗轮蜗杆减速电机结构

　　在轻工输送、包装生产线、小型自动化专机的动力端选型中，蜗轮蜗杆类减速单元一直是小空间大速比传动场景的首选，这款NMRV063规格的减速电机，核心匹配i60的减速比，刚好覆盖多数中低速负载设备的转速扭矩需求。从实际应用场景来看，这类减速电机常被用在食品输送带的驱动端、小型包装机械的卷料机构、自动化仓储的轻载分拣辊道，还有部分小型工装变位机的回转驱动上，因为蜗轮蜗杆结构自带反向自锁特性，垂直安装的场景下也能避免负载溜车，不需要额外加装制动单元，能省下不少安装空间与配套成本。

　　从结构设计思路来看，这款模型完整还原了电机与蜗轮箱的直连装配形态，电机端采用标准B14法兰安装接口，和蜗轮箱的输入法兰直接贴合，通过输入轴上的蜗杆直接驱动蜗轮，省去了额外的联轴器环节，整体同轴度更容易保证，装配时的累计公差也更容易控制。蜗轮箱部分采用方箱式铝合金壳体，壳体表面做了密集的散热筋结构，实际运行时能增大和空气的接触面积，把蜗轮蜗杆啮合产生的热量快速散出，避免长时间运行时箱体内润滑油温度过高，导致润滑性能下降、磨损加剧的问题。输出端采用空心轴设计，配套的锁紧结构可以直接和设备的从动轴套接，不需要额外加工连接轴套，安装时只需要对准轴位锁紧止动螺丝就能完成固定，对现场安装人员的技能要求更低，也能减少装配时的对中调试时间。

　　从安装边界尺寸来看，这款NMRV063规格的减速电机，蜗轮箱的中心高为63mm，输出空心轴的孔径匹配行业通用的19mm标准轴径，输入法兰的止口尺寸、安装孔位都完全遵循Motovario同系列产品的通用安装规范，和市面上同规格的国产替代产品安装尺寸完全互换，设备改造替换时不需要重新加工安装板，也不用调整传动位的中心距，能大幅缩短设备维护的停机时间。电机部分采用标准的三相异步电机结构，外壳的散热筋沿轴向均匀分布，接线盒位置设置在电机壳体的侧上方，现场布线时不管是水平安装还是垂直向上安装，都能方便线缆的引入，不会出现线缆弯折过度或者接线盒积水的问题。

　　从功能特性上来说，i60的减速比可以把常规4极异步电机的1400转左右的额定输出转速，降到23转左右的输出转速，同时输出扭矩会按照减速比对应放大，扣除蜗轮蜗杆传动的效率损耗后，刚好能满足轻载连续运行、中载间歇运行的负载需求。蜗轮部分采用锡青铜材质的设计思路在模型上也有体现，和钢制蜗杆啮合时跑合性能更好，运行噪音更低，长时间运行的磨损量也更小，适合对运行噪音有要求的车间内设备使用。箱体的各个结合面都做了精密的止口设计，装配后能保证良好的密封性能，不会出现润滑油渗漏的问题，不管是水平安装还是垂直安装，都能保证箱体内的润滑油充分润滑啮合部位，不会出现局部干磨的情况。

　　在做三维布局设计时，这款模型可以直接导入设备装配体中，用来校验安装空间是否充足，检查和周边机架、护罩、其他传动部件是否存在干涉，尤其是输出轴的伸出长度、电机尾部的散热空间、接线盒的操作空间，都能通过模型直接测量确认，避免实际加工安装时出现空间不足需要返工的问题。另外模型上还原的安装孔位、固定螺栓的规格位置，都可以直接用来生成安装板的加工图纸，不需要再手动测绘尺寸，能大幅缩短设计阶段的绘图时间，也能减少测绘带来的尺寸误差。对于做小型自动化设备设计的工程师来说，这类标准传动部件的精准三维模型，能让整体设计的准确性提升不少，也能在方案评审阶段更直观地给客户展示动力端的布局形态，减少沟通成本。
