紧凑型高负载摆线针轮传动结构设计

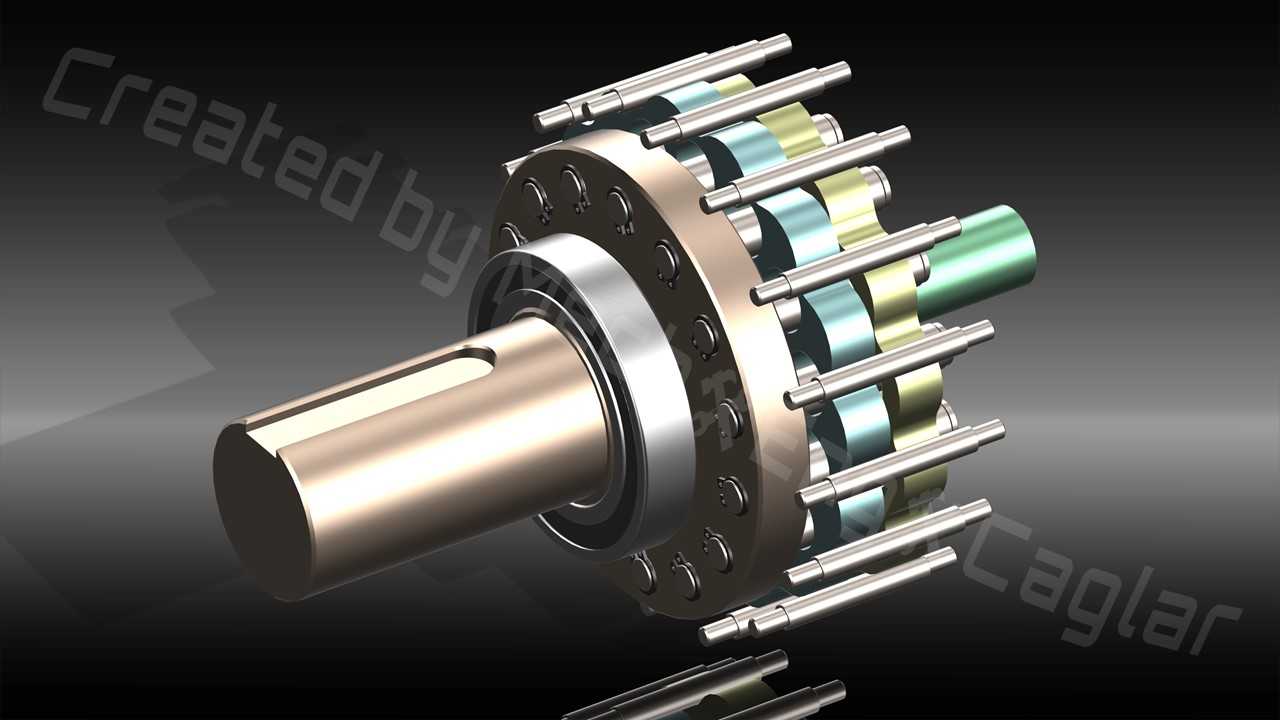

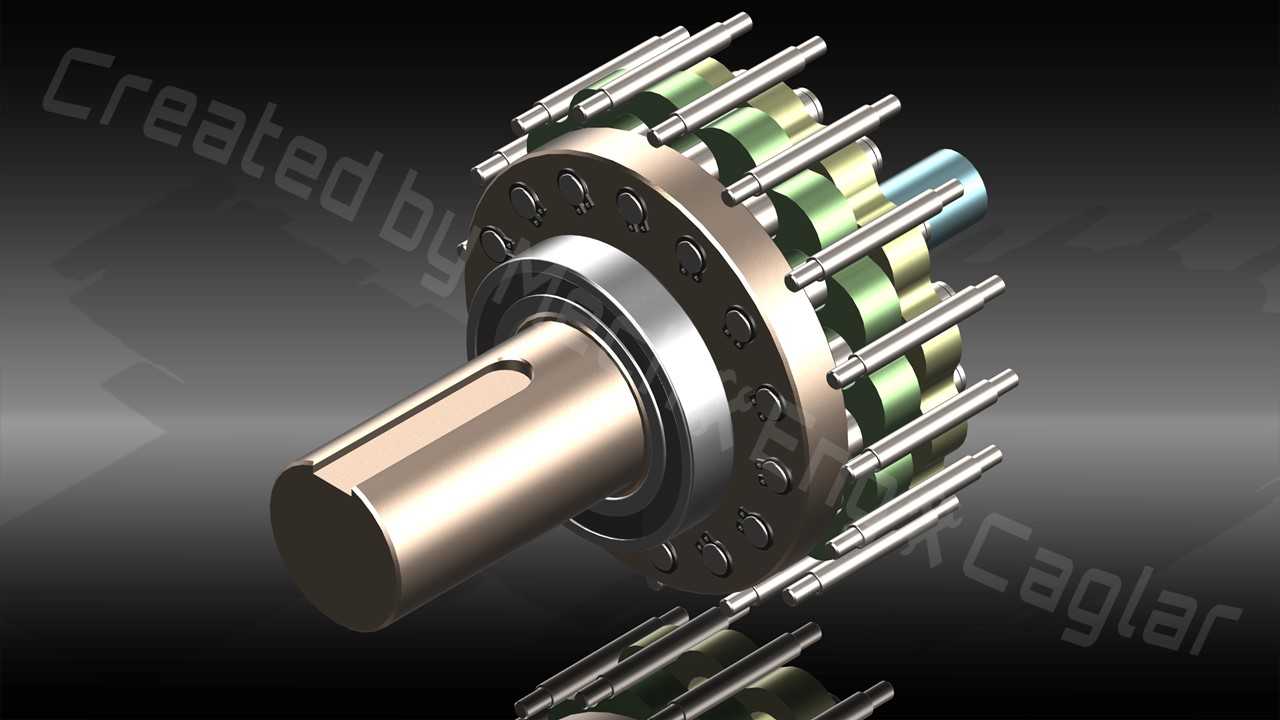

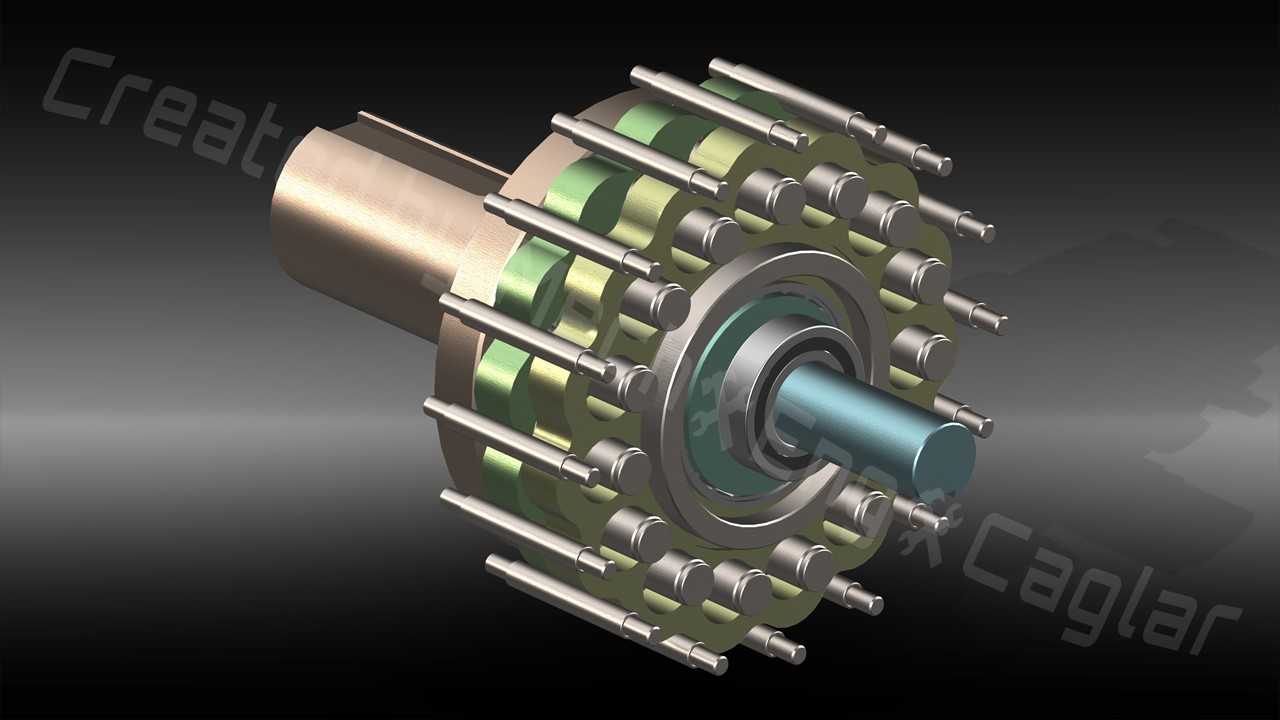

　　在工业机器人关节、精密伺服转台这类对安装空间有严苛限制的传动场景里，常规渐开线行星减速结构往往很难同时兼顾大减速比、高刚性与小体积的三重需求，摆线传动结构正是针对这类痛点开发的核心传动部件。这套摆线传动的核心设计逻辑，是通过少齿差行星啮合原理实现大传动比输出，区别于普通齿轮传动的多组行星轮逐级减速架构，单级摆线传动就能实现30-120的减速比，整体轴向尺寸比同功率等级的行星减速器缩短近40%，径向轮廓也能控制在极小范围内，刚好适配机器人小臂、腕部这类内部走线空间紧张、安装边界受限的部位。从结构细节来看，这套传动的输入轴采用偏心套设计，配合两个错位180度安装的摆线轮抵消偏心运转带来的振动，摆线轮的齿廓采用修正摆线等距曲线，

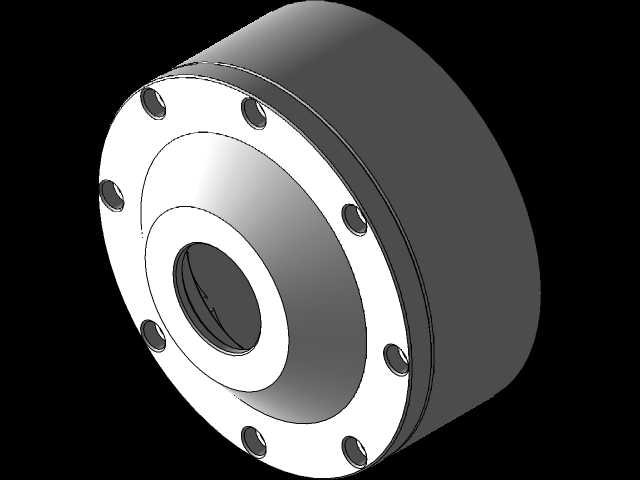

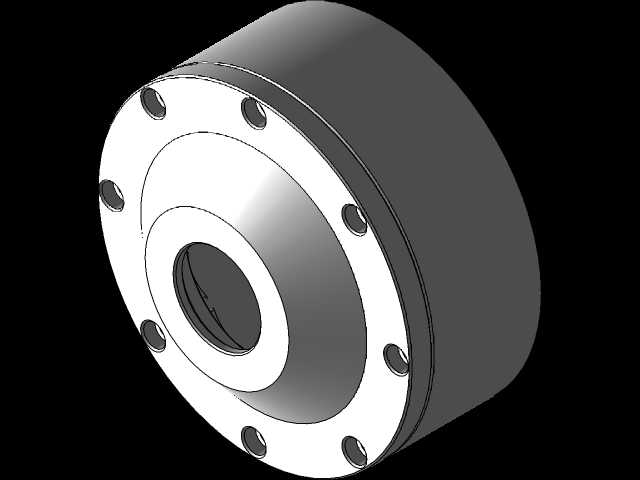

　　和圆周均布的圆柱针齿实现多齿同时啮合，重合度远高于普通渐开线齿轮，正常负载工况下同时参与啮合的齿数能达到总齿数的三分之一以上，因此抗冲击能力、传动刚性都有明显优势，即使在机器人频繁启停、正反转切换的工况下，也能保持稳定的传动精度，不会出现普通齿轮传动常见的回差过大、齿面冲击磨损快的问题。针齿部分采用带滚套的圆柱销结构，运转时滚套和摆线轮齿廓之间为滚动摩擦，相比滑动摩擦的啮合结构传动效率能提升15%以上，同时也降低了齿面的磨损速率，延长了整体使用寿命。在安装边界设计上，输入端采用标准圆柱轴伸配合平键连接，能直接适配市面主流伺服电机的输出轴尺寸，不需要额外定制连接法兰；输出端采用针齿壳一体化法兰结构，安装孔位采用圆周均布设计，

　　既可以通过法兰直接固定在设备关节基座上，也可以通过输出轴连接负载端，安装方式灵活，能适配不同结构的设备安装需求。设计过程中特意对偏心套的偏心距、摆线轮的齿廓修形量做了参数化优化，既保证了多齿啮合的接触强度，也预留了合理的啮合间隙，避免加工装配误差导致的卡滞问题，同时针对高速输入侧的轴承选型做了匹配计算，选用能承受径向力与轴向力复合载荷的角接触轴承，抵消偏心运转产生的径向分力，保证输入轴高速运转时的稳定性。从实际应用场景出发，这套摆线传动除了工业机器人关节之外，也能用于精密回转工作台、医疗设备的精密传动部位、自动化生产线的分度机构，这类场景普遍要求传动结构体积小、输出扭矩大、回差小，常规的齿轮减速、蜗轮蜗杆结构很难同时满足这些要求：

　　蜗轮蜗杆结构虽然能实现大减速比，但传动效率低、磨损快，长期使用精度保持性差；普通行星减速结构单级减速比有限，要实现大减速比需要多级串联，整体长度会大幅增加，无法适配狭窄的安装空间。这套摆线传动在设计时还考虑了润滑维护的需求，针齿壳内部预留了充足的储油空间，采用脂润滑方式就能满足长期运转需求，不需要额外设计复杂的油路循环结构，降低了后期维护的难度。针对不同负载等级的需求，结构上还预留了参数调整空间，可以通过调整摆线轮的齿宽、针齿的直径与数量，适配不同的输出扭矩要求，不需要整体更改外部安装尺寸，方便同系列不同规格产品的模块化设计，减少后续衍生型号的开发周期。在建模过程中，所有啮合部位都做了精确的齿廓拟合，针齿与摆线轮的啮合间隙、偏心套的偏心量都按照实际加工装配公差做了偏移处理，能直接用于后续的工程图导出、干涉检查与运动仿真，不需要二次修正齿廓参数，装配完成后可以直接做运动学仿真，验证不同转速下的传动平稳性、齿面接触应力分布，提前排查设计中可能存在的干涉、强度不足问题。
