荏原立式多级离心泵结构设计

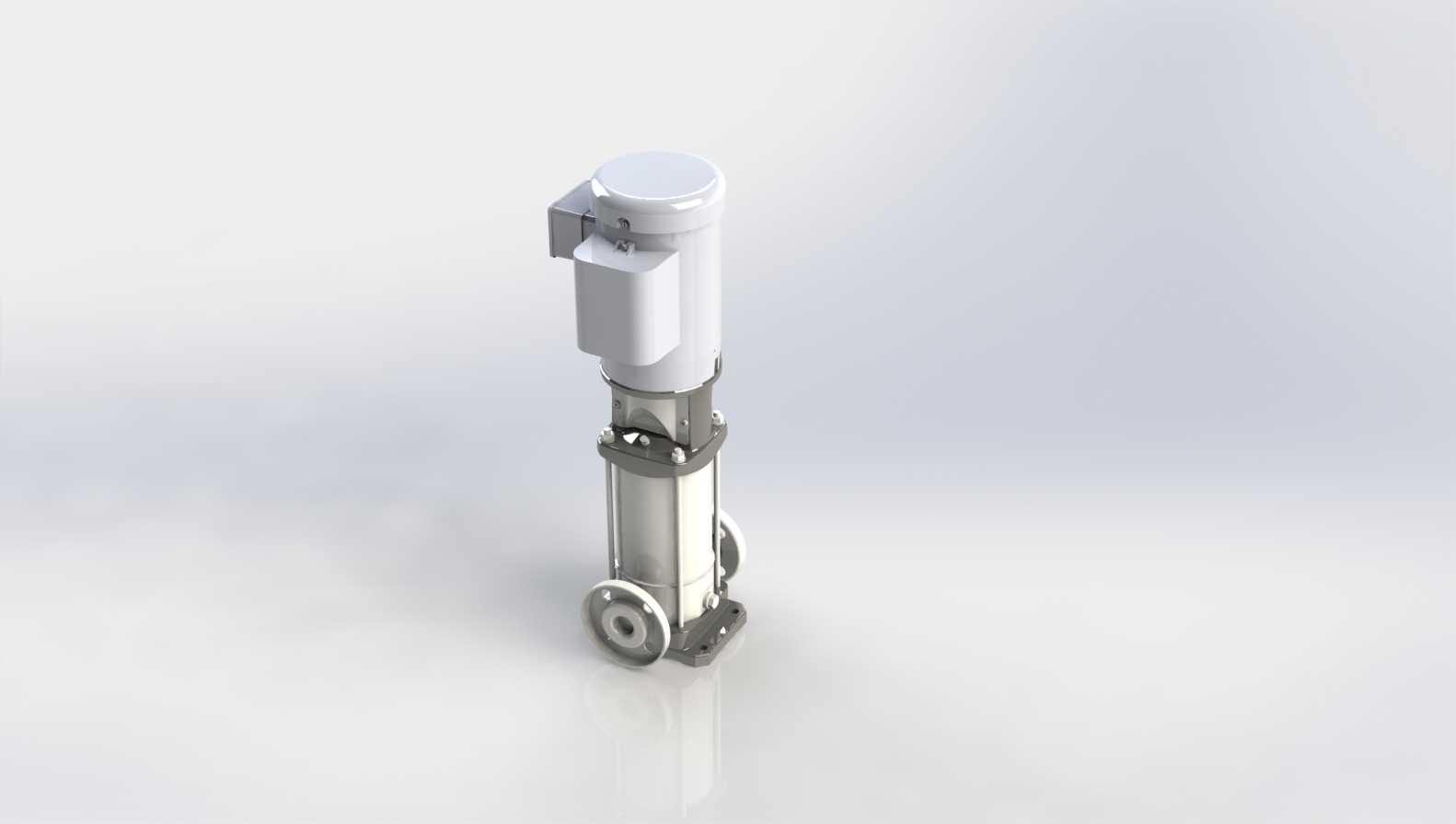

　　这款立式多级离心泵的三维结构，完全还原了设备实际装配状态下的所有细节，从顶部的驱动电机段到底部的泵体基座，每一处连接结构都按照实际工程装配逻辑搭建，没有做任何简化处理，能直接用于设备选型阶段的空间校核、管路对接模拟，也能作为同类型泵产品结构优化的参考底图。从实际应用场景来看，这类立式多级泵主要用在高层楼宇二次供水、工业循环水系统、纯水制备输送、中小型水处理工艺增压环节，相比卧式泵，它的立式安装结构能大幅缩减占地面积，对于安装空间局促的管井、设备夹层来说，这种结构的适配性要高很多。

　　从功能特性上看，这款泵采用立式同轴结构，电机轴与泵轴通过刚性联轴器直连，传动损耗比带连接结构的泵型更低，多级叶轮串联的结构可以通过调整叶轮级数来适配不同的扬程需求，从低压供水到中高压工艺增压都能覆盖。泵体的进出水口采用同底脚水平布置的设计，也就是进出口都在泵体底部的同一水平面上，管路对接的时候不需要做复杂的弯头避让，现场安装时可以直接在同一水平面完成管路法兰对接，能减少管路阻力损失，也降低了安装施工的难度。

　　设计思路上，整个泵的结构采用分段式模块化设计，顶部的电机段、中部的机械密封腔与叶轮导叶段、底部的进水段与基座段，都是通过拉杆螺栓进行轴向锁紧固定，这种结构的好处是后期维护的时候，不需要拆卸整个进出水管路，只需要松开拉杆螺栓就能抽出中段的叶轮、导叶和机械密封组件，更换易损件的效率很高。中部的泵筒采用不锈钢薄壁结构，既可以承受额定工况下的流体压力，又能控制整泵的重量，外表面没有多余的凸起结构，积尘积水的概率很低，日常运维清洁很方便。电机侧的接线盒采用侧置布局，预留了足够的接线操作空间，不管是电缆从上方还是侧面进线，都有足够的操作余量，不会出现接线时空间不足需要掰动电缆的情况。

　　从安装边界的尺寸逻辑来看，整泵的重心完全落在底部安装基座的中心轴线上，安装时只需要按照基座的安装孔位预留地脚螺栓位置即可，不需要额外做偏载配重处理。底部基座的安装孔采用长圆孔设计，现场安装时可以在小范围内调整整泵的位置，抵消管路预制时的尺寸误差，降低现场安装的对位难度。进出水口的法兰尺寸完全匹配通用管路法兰标准，对接时不需要单独定制过渡法兰，能减少项目的配件采购成本。泵体顶部的电机端预留了起吊螺孔，整泵安装或者后期拆解维护时，可以直接通过顶部吊点垂直起吊，不需要额外绑扎吊点，避免起吊过程中泵体倾斜损坏密封组件或者叶轮结构。

　　在细节结构处理上，机械密封腔的位置预留了排气螺塞的安装位，泵初次启动前可以通过这个位置排出泵腔内的空气，避免气蚀损坏叶轮。底部进水段设置了放水螺塞，冬季停机或者长期停用时，可以通过这个螺塞排空泵腔内的存水，避免低温冻裂泵体。叶轮与导叶的对位结构在模型里做了完整还原，每一级叶轮的出水口都精准对准下一级导叶的进水口，流体在流道内的转向损失被控制在最低水平，这也是这类泵运行效率较高的结构基础。电机与泵体连接的支架采用镂空结构，既可以保证机械密封位置的散热，避免密封件长期高温老化，又能减轻连接支架的重量，同时方便运维人员观察机械密封的泄漏情况，不用拆解支架就能判断密封件是否需要更换。

　　很多选型人员在做设备布局时，容易忽略立式泵顶部的电机维护空间，这个模型完整还原了电机顶部的风扇罩、接线盒的外凸尺寸，在做三维厂房布局或者管井设备排布时，可以直接导入模型校核顶部的操作空间，避免出现安装完成后电机风扇罩顶到墙面、接线盒没有操作空间的问题。另外，泵体两侧的接口位置也做了精准还原，包括压力检测口的位置、排气阀的外凸尺寸，在做管路配套设计时，可以提前预留检测仪表的安装空间，不用后期现场切割管路改造。
