KSB卧式单级离心泵结构三维设计

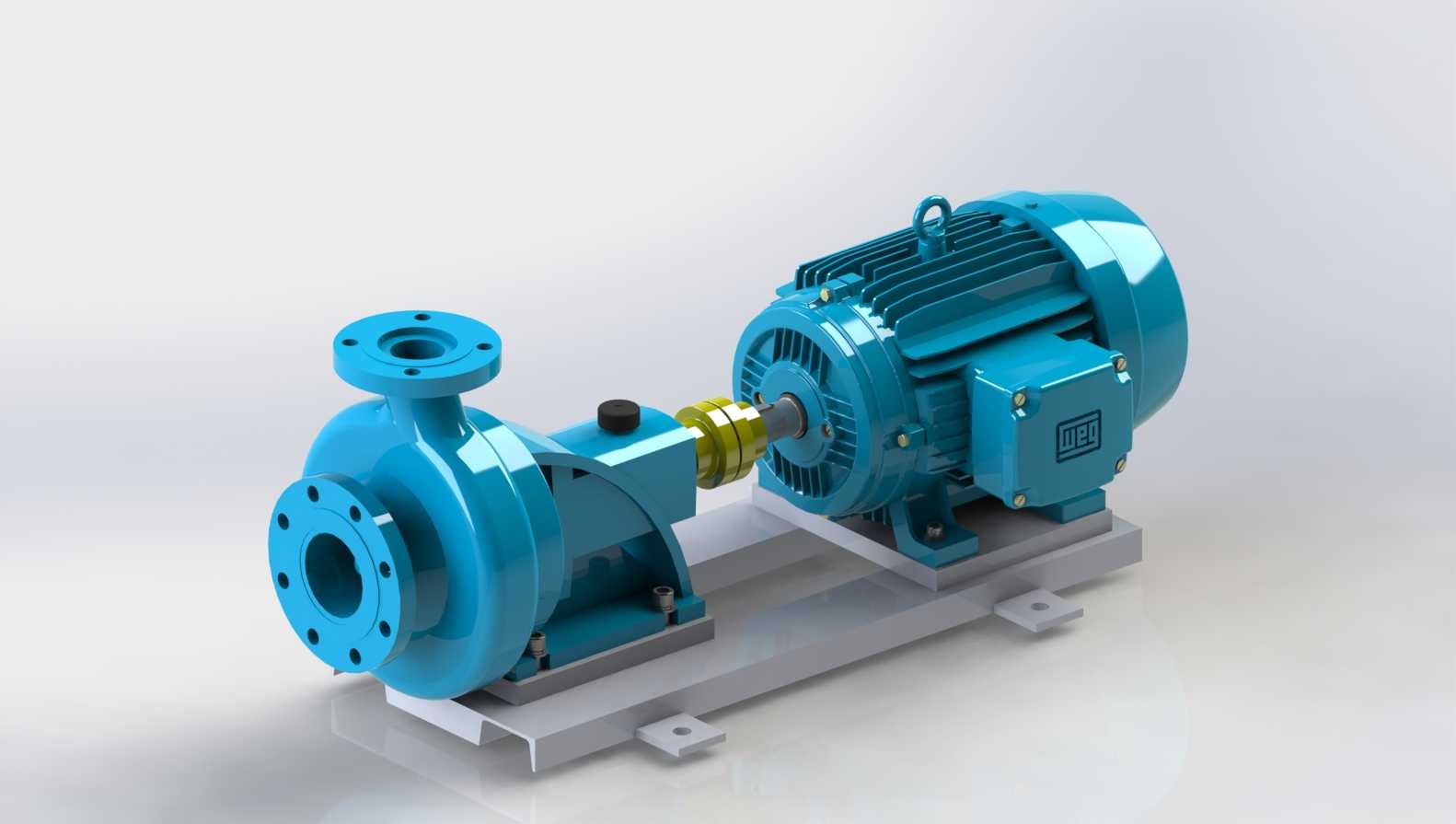

　　这款卧式离心泵组的三维结构，完整还原了工业现场常用的端吸式离心泵与驱动电机直联的装配形态，在民用供水、工业循环水、暖通空调、化工流体输送等场景中，这类泵组是核心的流体增压输送设备，承担着将液态介质从低压端输送至高压管路、维持管路系统压力稳定的作用。从结构设计逻辑来看，泵体采用后开门式结构，日常检修时无需拆卸进出管路与电机，仅需拆开泵体与轴承架的连接螺栓，即可将叶轮、轴封组件从泵体后侧抽出，大幅降低现场维护的工作量，这也是端吸离心泵在工业场景广泛应用的核心设计优势之一。泵壳的流道采用螺旋形压水室设计，建模时完整还原了压水室从隔舌位置到出口法兰的截面渐变结构，能够将叶轮甩出的高速液体的动能平稳转化为压力能，

　　减少流道内的水力冲击与湍流损失，进出口法兰的螺栓孔分布、密封面凸台尺寸完全符合对应压力等级的管路法兰标准，现场安装时可直接匹配同通径的工业管路，无需额外加工转接法兰。叶轮采用闭式离心叶轮结构，前后盖板的曲面弧度经过水力优化，叶片数匹配常规清水输送的设计参数，建模时还原了叶轮与泵轴的键连接结构、叶轮锁紧螺母的定位结构，确保叶轮在高速运转时不会发生轴向窜动，同时叶轮入口处的密封环间隙也按照行业常规设计值预留，能够有效减少泵体内高压液体向低压入口侧的回流，提升泵组的容积效率。泵轴与电机轴之间采用联轴器直联传动，模型中还原了弹性块联轴器的结构，这种联轴器能够补偿两轴安装时的少量同轴度误差，同时吸收运转过程中的小幅振动，

　　避免电机轴承与泵轴承承受额外的径向载荷，联轴器外侧预留了安装安全防护罩的安装位，符合工业设备的安全防护要求。驱动电机采用标准卧式三相异步电机结构，电机的底脚尺寸、轴伸直径、接线盒位置都符合通用工业电机的安装规范，电机与泵体共同安装在一体式焊接钢制底座上，底座上预留了地脚螺栓安装孔，孔位间距按照泵组整体重心分布设计，能够确保泵组运转时的稳定性，减少振动向基础的传递，底座表面还预留了调整垫铁的放置位置，现场安装时可通过垫铁调整泵组的水平度，校准泵轴与电机轴的同轴度。轴封位置采用常规的机械密封安装结构，模型中还原了机械密封的静环、动环、弹簧补偿组件的安装腔尺寸，用户可根据输送介质的特性，替换不同材质的机械密封组件，

　　比如输送清水时用普通石墨陶瓷密封，输送腐蚀性介质时更换为碳化硅对碳化硅的密封结构。从安装边界来看，泵组的进出口方向为水平轴向吸入、垂直向上吐出，这种管路走向便于现场管路的排布，泵体底部预留了泄放螺塞的安装位，停机检修时可通过泄放口排空泵腔内的残留介质，避免冬季冻裂泵壳或者残留介质腐蚀流道。在建模细节上，所有连接螺栓的规格、安装位置都按照实际装配关系还原，泵体上的起吊吊环、电机上的吊环螺栓位置都准确设置，方便现场安装时的吊装作业，轴承架上的注油嘴位置、油位观察窗结构也都完整呈现，日常运维时可直接通过注油嘴补充润滑脂，通过油位窗观察轴承腔内的润滑脂存量，避免轴承缺油烧毁。这类泵组在实际选型时，需要根据输送介质的粘度、腐蚀性、温度、流量扬程参数匹配对应的过流部件材质，三维模型的结构可直接作为管路布置、基础设计、运维拆装培训的参考依据，结构上没有冗余的设计，所有部件都服务于泵组稳定运转、便于维护的核心需求，没有多余的装饰性结构，完全符合工业设备的设计逻辑。
