不锈钢卧式单级离心泵结构设计

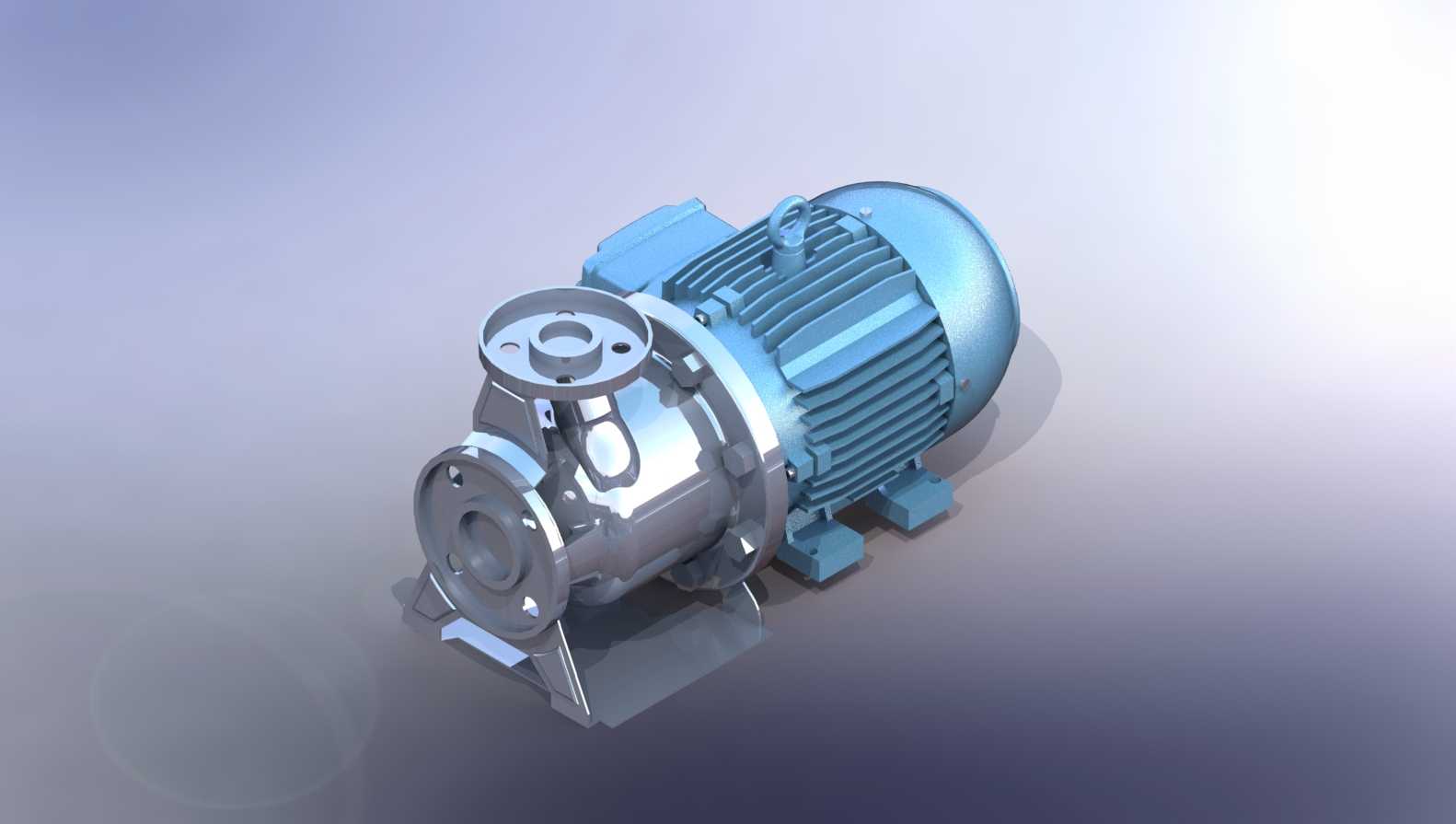

　　这款不锈钢卧式离心泵的三维结构，完全围绕洁净流体输送场景的实际安装与运行需求搭建，在食品饮料加工、精细化工制剂输送、中小型水处理系统的增压循环环节，这类直联式离心泵的应用占比极高，相比带联轴器的分体式泵组，直联结构的轴向尺寸更紧凑，对安装空间的纵深要求更低，很适合集成在撬装式流体处理单元、车间靠墙布置的管路上。从结构设计逻辑来看，泵体与电机采用同轴直联的布局，叶轮直接安装在电机输出轴端，省去了中间联轴器、轴承座的额外支撑结构，既减少了传动环节的功率损耗，也降低了后期运维时对中调整的工作量，泵壳采用不锈钢冲压焊接成型的流道，过流面没有铸造残留的砂眼与凹凸死角，输送洁净介质时不容易残留积液，也能耐受弱腐蚀性流体的长期冲刷，

　　进出口法兰采用标准圆形法兰结构，法兰端面的密封槽尺寸匹配常规的静密封垫片规格，现场配管时不需要额外加工转接件，直接对接同压力等级的工艺管路即可。泵体的支脚与电机的安装底座采用一体化铸造的支撑结构，安装时只需要将底座固定在预制的混凝土基础或者型钢支架上，就能保证泵轴与安装面的水平度，不需要额外调整泵体与电机的相对高度，支脚的螺栓孔采用长圆孔设计，现场安装时可以在小范围内调整泵组的轴向位置，抵消管路对接时的尺寸偏差。从外形尺寸与安装边界来看，泵组的总宽度由电机的散热筋外圆尺寸决定，总高度为泵轴中心到底座安装面的垂直距离加上进出口法兰的顶部突出量，现场布置时需要在电机的尾端预留足够的散热空间，不能紧贴墙面或者其他设备遮挡散热风道，

　　泵体的前端即进水口方向，需要预留足够的操作空间用于日常检查机械密封的泄漏情况，也方便后期拆卸叶轮做维护。叶轮采用闭式叶轮结构，叶片的型线按照低比转速离心泵的水力模型设计，运行时的流体脉动更小，出口压力更稳定，输送含少量微小颗粒的洁净流体时，也不容易出现流道堵塞的问题，机械密封采用集装式结构，更换密封件时不需要完全拆解泵壳与电机，只需要拆下泵体的前盖就能完成密封组件的更换，大幅缩短了现场维护的停机时间。泵体的排气螺塞设置在泵壳的最顶端位置，首次启动灌泵时可以打开排气螺塞排净泵腔内的空气，避免出现气缚导致泵不出水的问题，底部的泄放螺塞设置在泵腔的最低位置，长期停机或者冬季防冻时，可以打开泄放螺塞排净泵腔内的残留介质，避免低温冻裂泵壳。

　　在管路对接的设计上，进出口法兰的公称压力匹配常规1.6MPa等级的管路系统，法兰螺栓孔的节圆尺寸符合通用管路法兰的标准，现场配管时不需要单独定制法兰转接件，泵的出口方向可以根据现场管路的走向，在安装时调整泵体的周向角度，适配不同方向的管路布置需求，不需要额外更换泵壳配件。电机的散热筋沿轴向均匀布置，运行时电机产生的热量可以通过散热筋快速散发，即使在连续24小时运行的工况下，电机的温升也能控制在绝缘等级允许的范围内，接线盒的位置设置在电机的侧面，现场接线时可以根据电缆的走向调整接线盒的朝向，方便电缆布线。整个泵组的重心落在安装底座的中心区域，固定在基础上之后运行稳定性好，额定转速下的振动幅值控制在通用泵类产品的标准范围内，不需要额外做减震基础就能满足大部分工业场景的安装要求，对于震动要求更高的场景，也可以在底座与基础之间加装橡胶减震垫，进一步降低运行时的震动传递。
