卧式单级离心泵Bomba AMX441结构设计

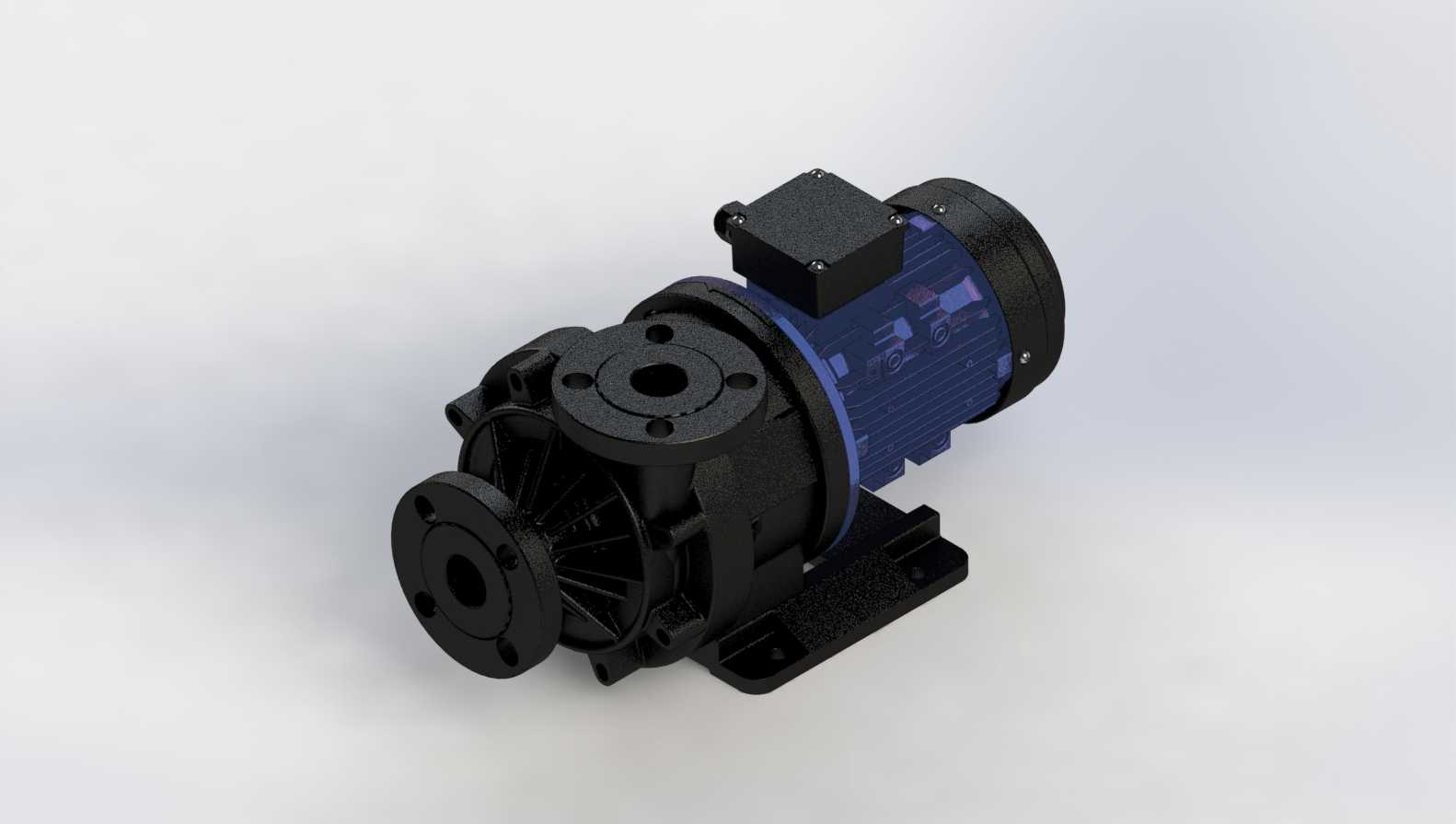

　　这款卧式离心泵的整体结构采用直联式布局，将驱动电机与泵头通过连接段刚性整合为一体，省去了传统联轴器传动所需的额外对中调整环节，在现场安装时仅需完成底座地脚固定、进出口管路对接即可完成就位，大幅压缩了现场安装调试的作业周期。从实际应用场景来看，该泵可覆盖化工介质循环、工业冷却水输送、轻型污水处理、民用给排水等多个流体输送场景，适配无硬质颗粒的洁净或低粘度流体输送需求，在中小型生产车间的流体管路系统、楼宇供水增压单元、配套设备冷却循环回路中都能适配。

　　从功能特性上看，直联式的结构设计让泵组整体轴向尺寸更紧凑，相比同参数的联轴器传动泵组，占地面积可缩减近三分之一，对于安装空间局促的设备配套场景尤为友好。泵头部分采用法兰式进出口设计，进出口法兰的螺栓孔位、密封面尺寸均匹配通用管路法兰标准，现场对接时无需额外加工转换接头，可直接与同通径的工业管路完成装配。泵体过流流道采用等曲率渐变设计，流体从进口法兰进入叶轮腔室的过程中，流道截面平滑过渡，能有效降低流体在泵腔内的紊流损失，提升泵组的运行效率，同时减少紊流带来的运行振动与噪音。

　　设计思路上，这款泵的结构充分考虑了日常运维的便捷性，电机与泵头的连接段采用可拆卸式结构，当需要更换机械密封或者检修叶轮时，无需拆解进出口管路与泵体底座，仅需拆开连接段的紧固螺栓，即可将电机部分连同连接支座一同移出，直接暴露密封腔与叶轮部件，大幅降低运维拆解的工作量。泵体底座采用一体化铸铁铸造结构，底座上设置有加强筋结构，能够承受泵组运行过程中的振动载荷，避免长期运行出现底座变形导致的轴系不对中问题；底座上的地脚安装孔采用长圆孔设计，现场安装时可在小范围内调整泵组的安装位置，抵消土建基础施工的尺寸偏差，降低现场安装的对位难度。

　　从安装边界尺寸来看，泵组的重心落在底座支撑面的几何中心范围内，安装时地脚螺栓的受力分布均匀，无需额外设置配重块即可保证运行稳定性。进出口法兰的中心高度、轴向伸出长度均经过参数化匹配，在配套设备集成时，可直接嵌入标准化的管路布局中，无需额外调整管路走向。电机接线盒设置在泵组顶部侧方位置，接线操作空间充足，现场布线时线缆可从设备上方或侧方接入，不会与周边管路、结构件产生干涉。叶轮采用闭式结构设计，叶片的型线经过流体动力学优化，在额定工况下运行时，叶轮的轴向力可通过前后盖板的平衡孔实现大部分自平衡，降低机械密封与轴承的轴向载荷，延长易损件的更换周期。泵体与连接段之间的密封采用静密封结构，配合O型密封圈实现密封，相比垫片密封，密封可靠性更高，在长期运行过程中出现渗漏的概率更低。

　　在实际选型适配过程中，这款泵的结构参数可直接匹配常规的管路通径、安装空间要求，对于需要快速替换同类型老旧泵组的场景，可直接匹配原有安装位的地脚尺寸、法兰对接位置，无需对原有管路和基础进行改造，大幅缩短设备更换的停机时间。泵体外部的散热结构与电机的散热风道形成协同，电机运行时产生的冷却气流可顺带带走泵头传导的部分热量，避免密封腔因温度过高加速密封件老化。整体结构没有冗余的外置部件，泵组外轮廓平滑，日常清洁维护时无清洁死角，适配对现场卫生条件有一定要求的生产场景。
