比泽尔双级半封闭活塞制冷压缩机结构

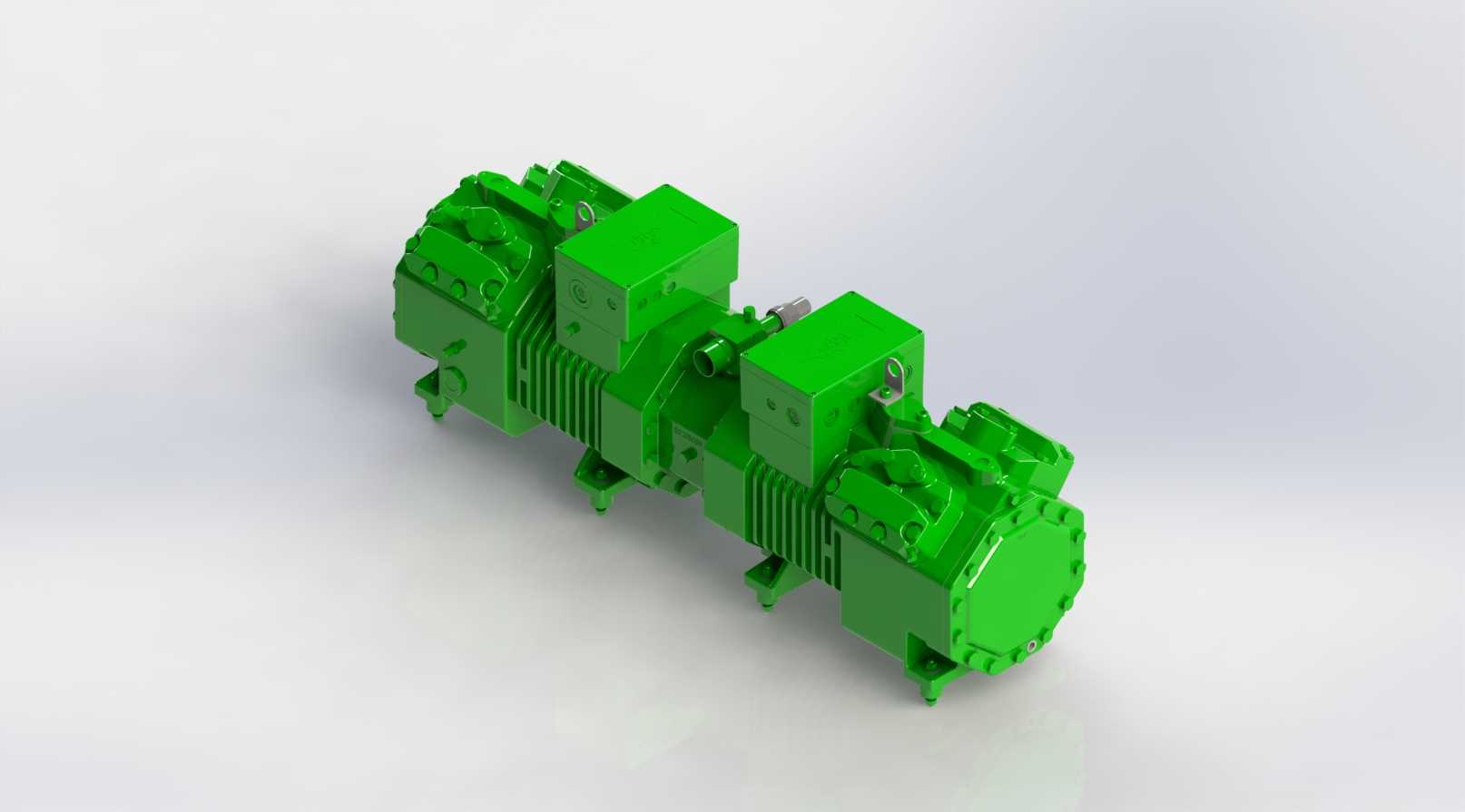

　　这款双缸并联布局的半封闭活塞式制冷压缩机，核心应用在大中型商用冷链、工业低温冷冻场景，比如大型商超的中央冷库集群、食品加工厂的速冻生产线、化工行业的低温工艺冷却系统，也可适配大型冷链物流仓储的集中制冷站，相比单台大排量压缩机，双机并联的结构能根据冷量需求灵活启停缸组，在部分负荷工况下保持更高的运行效率，避免大马拉小车的能耗浪费。从结构设计来看，两个独立的压缩缸体通过共用的进气汇管、排气汇管整合为一体，缸体外侧的散热鳍片是建模时重点还原的细节，这类鳍片沿缸体轴向均匀排布，在实际运行中依靠缸体自身的热传导配合机组风冷系统，把压缩过程中产生的热量快速散出，避免缸内温度过高导致冷媒分解、润滑油碳化。

　　建模时对安装边界的还原完全参照实物安装规范，底部的四个支撑脚预留了标准地脚螺栓安装孔位，孔位间距、支撑脚的承重面厚度都和实物一致，选型人员可以直接把这个模型导入制冷机组的机架装配体中，不用反复核对安装尺寸，就能完成机架的开孔、支撑梁的位置排布，避免后期安装时出现孔位错位、支撑强度不足的问题。设备的功能逻辑上，进气端从共用吸气腔分路进入两个压缩缸，经过活塞往复压缩后汇入共用排气腔，缸头上的阀组结构做了细节还原，包括吸气阀片、排气阀片的安装位，还有能量调节机构的外置接口，实际运行中这套能量调节机构可以根据系统压力自动调整工作缸的数量，实现25%、50%、75%、100%四档冷量调节，适配不同阶段的冷负荷需求。建模时对管路接口的位置、

　　口径都做了精准还原，吸气口、排气口的法兰连接尺寸符合制冷行业通用管路标准，外接的油分离器、储液器、过滤器等辅件可以直接在装配环境中对接管路，不用额外调整接口坐标。从外形结构来看，两个缸体的电机端分别布置在外侧，曲轴箱整合在中间段，电机的散热端盖、接线盒的位置都和实物一致，接线盒的防水密封结构也做了细节呈现，实际安装时接线盒的朝向可以根据机组布线需求调整，建模时保留了接线盒连接位的旋转自由度，方便设计人员根据现场布线情况调整方位。在制冷系统的三维布局设计中，这类压缩机模型的精度直接影响整个机组的管路设计合理性，比如排气管路的避震弯预留位置、吸气管路的坡度设置，都需要依托精准的压缩机模型来排布，如果模型尺寸偏差过大，

　　后期现场配管时就会出现管路应力集中、避震效果差的问题，长期运行会导致管路焊缝开裂、冷媒泄漏。这款模型对缸体表面的工艺细节也做了还原，包括缸体铸造时的工艺凸台、吊装用的吊环孔位、油位镜的安装位置、注油口和放油口的接口尺寸，这些细节在做机组维护空间设计时非常关键，比如油位镜的位置要预留足够的观察空间，注油口、放油口周边不能布置其他管路或结构件，否则后期维护时无法操作。双机并联的结构设计还有一个优势，就是单缸出现故障需要检修时，另一个缸可以维持低负荷运行，保证冷库不会完全失温，减少货品损失，建模时两个缸体的连接螺栓位置、密封面的宽度都做了还原，方便设计人员在做检修方案模拟时，预留足够的螺栓拆装空间，不用拆解周边过多管路就能完成缸头阀组的检修维护。对于制冷机组的结构设计人员来说，拿到这个模型后可以直接导入装配环境，快速完成压缩机与机架、管路、辅件的装配干涉检查，提前排查安装时可能出现的空间冲突问题，比如压缩机顶部的检修空间是否足够、侧面的接线操作空间是否满足安全规范、底部的地脚螺栓安装是否有操作空间，这些问题在三维设计阶段解决，比后期现场整改节省大量的时间和成本。
