比泽尔半封闭活塞制冷压缩机结构

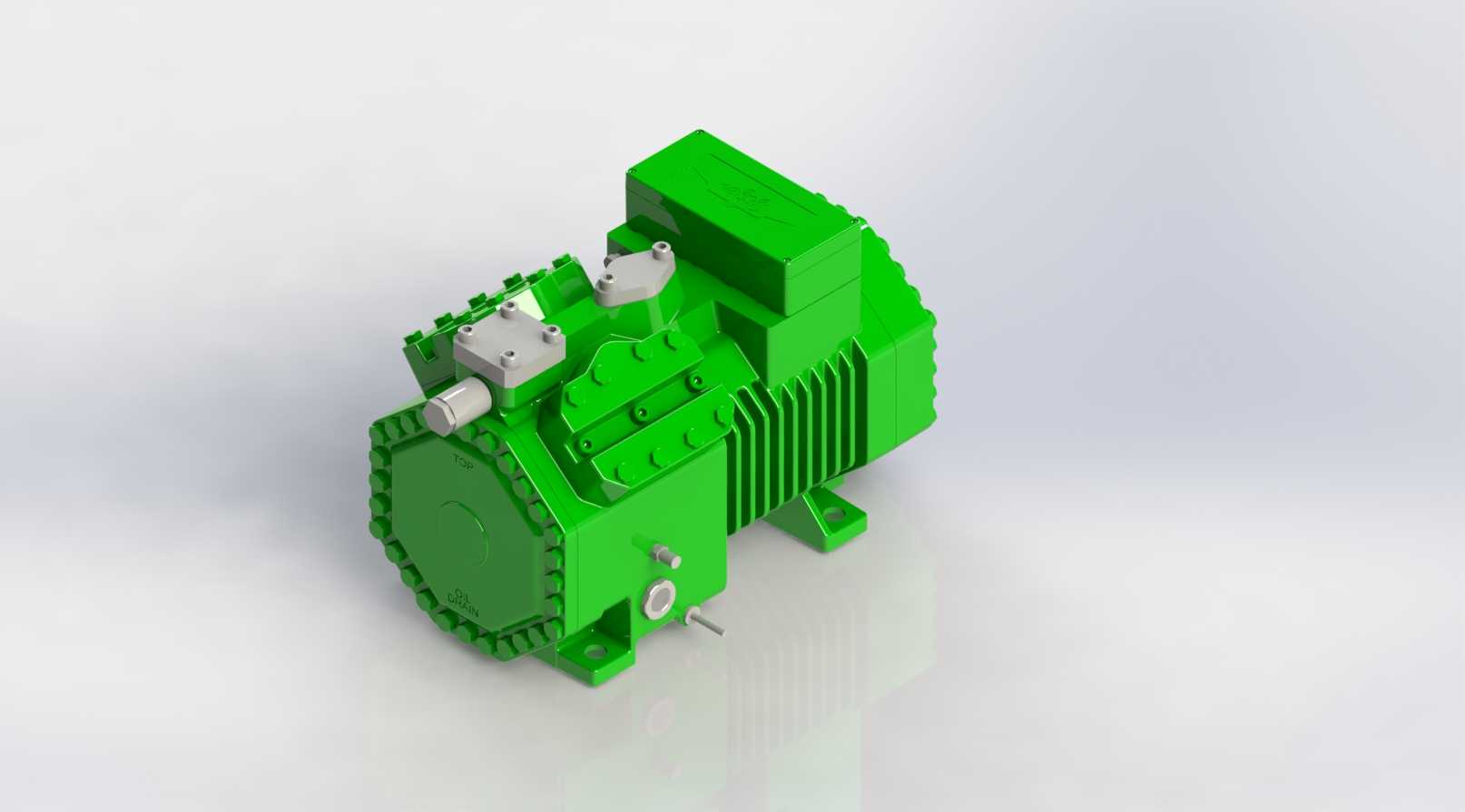

　　这款半封闭活塞式制冷压缩机，核心应用场景覆盖中小型冷库、商超冷链展示柜、工业工艺冷却系统以及商用中央空调机组，是蒸汽压缩式制冷循环里的核心动力部件，负责将蒸发器侧回来的低温低压制冷剂蒸气压缩成高温高压状态，推动制冷剂在整个制冷回路里完成相变循环，实现热量从低温侧到高温侧的转移。从结构设计来看，整机采用一体化铸造的壳体结构，将电机腔与压缩腔集成在同一个密闭壳体内，相比开启式压缩机取消了轴封结构，从根源上降低了制冷剂泄漏的风险，同时半封闭的端盖设计也预留了检修空间，不需要完全拆解整机就能完成阀组、活塞组件的维护更换。机身侧面的散热鳍片是自然冷却结构的一部分，针对中温工况设计时，依靠壳体表面的鳍片增大散热面积，

　　配合机组运行时的气流带走电机运行产生的热量，不需要额外配置电机冷却管路，简化了外接管路的布置难度。顶部的阀板组件采用对称式阀片设计，吸排气阀片采用高强度合金材质，能够承受高频次的往复冲击，同时阀板上的流道经过平滑过渡处理，减少制冷剂气流的阻力损失，提升压缩过程的容积效率。机身侧面预留的两个管路接口分别为吸气口与排气口，接口采用标准法兰连接结构，能够直接匹配同管径的制冷铜管，接口位置的设计考虑了管路安装的操作空间，扳手可以直接伸入完成螺栓紧固，不需要额外制作特殊工装。底部的安装脚采用整体铸造后加工的结构，四个安装脚的平面经过铣削加工保证共面度，安装时可以直接固定在机组的钢架底座上，安装脚与底座之间可以加装减震胶垫，

　　降低压缩机运行时的振动传递，避免管路因为长期振动出现疲劳开裂。从安装边界来看，整机的重心落在四个安装脚围成的矩形区域中心位置，选型布置时需要预留出接线盒侧的操作空间，方便电源接线以及压力保护模块的调试，同时吸气侧需要预留出过滤器安装的直管段长度，避免吸气带液对阀片造成液击损伤。压缩腔部分采用多缸布局，活塞连杆组件经过动平衡校准，运行时的往复惯性力被平衡块抵消大部分，整机运行的振动幅度控制在较低水平，适合对噪音振动有要求的商用场景。电机部分内置在壳体中，依靠回流的低温制冷剂进行冷却，电机绕组的温度始终保持在合理区间，即使在高负荷工况下长时间运行也不会出现绕组过热烧毁的问题，同时内置的电机保护模块可以实时监测绕组温度与运行电流，

　　出现异常时直接切断电源保护压缩机。油池设计在机身底部，采用飞溅式润滑方式，曲轴转动时带动润滑油甩到各个摩擦副表面，包括活塞与缸壁、连杆大头与曲轴轴颈、连杆小头与活塞销的位置，不需要额外配置油泵，简化了润滑系统的结构，同时曲轴箱上预留了油视镜的安装位，可以直观观察润滑油的液位与颜色，判断是否需要更换润滑油或者补充油量。在实际选型匹配时，需要根据蒸发温度、冷凝温度的工况范围确定对应的排量参数，这款压缩机针对中温工况优化，蒸发温度覆盖-25℃到5℃区间，能够满足冷藏库、保鲜库以及工艺冷水机的使用需求，外接管路时需要在排气侧安装止回阀，避免停机时高压侧的制冷剂倒流回压缩腔，造成启动时的液击风险。机身的接线盒采用密封结构，能够防止凝露或者灰尘进入接线端子，适合在湿度较高的冷库机房环境下使用，接线盒内的端子标识清晰，对应三相电源的接线相序，接反时会内置相序保护模块阻止压缩机启动，避免反转造成润滑油泵不上油的磨损问题。
