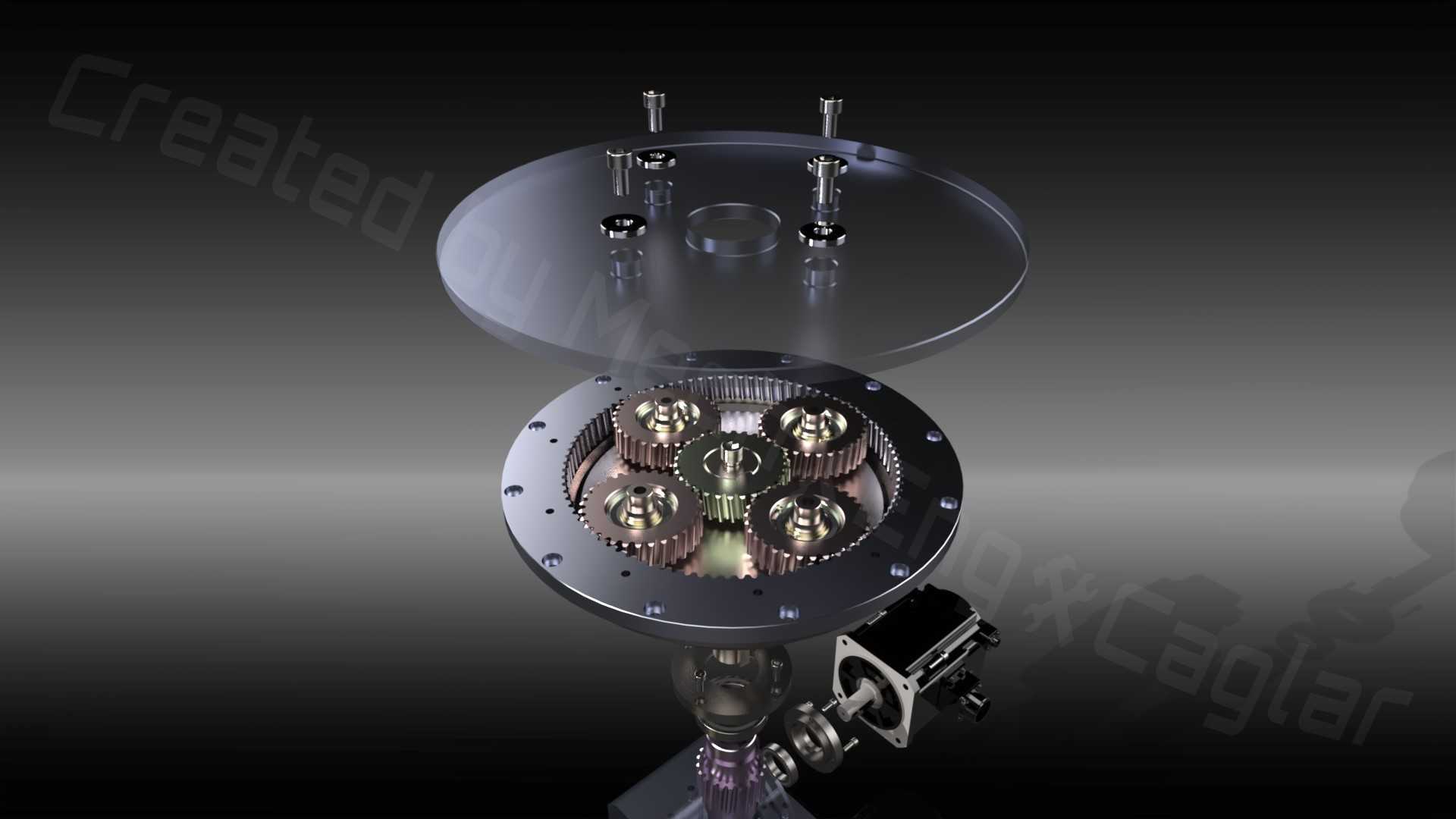

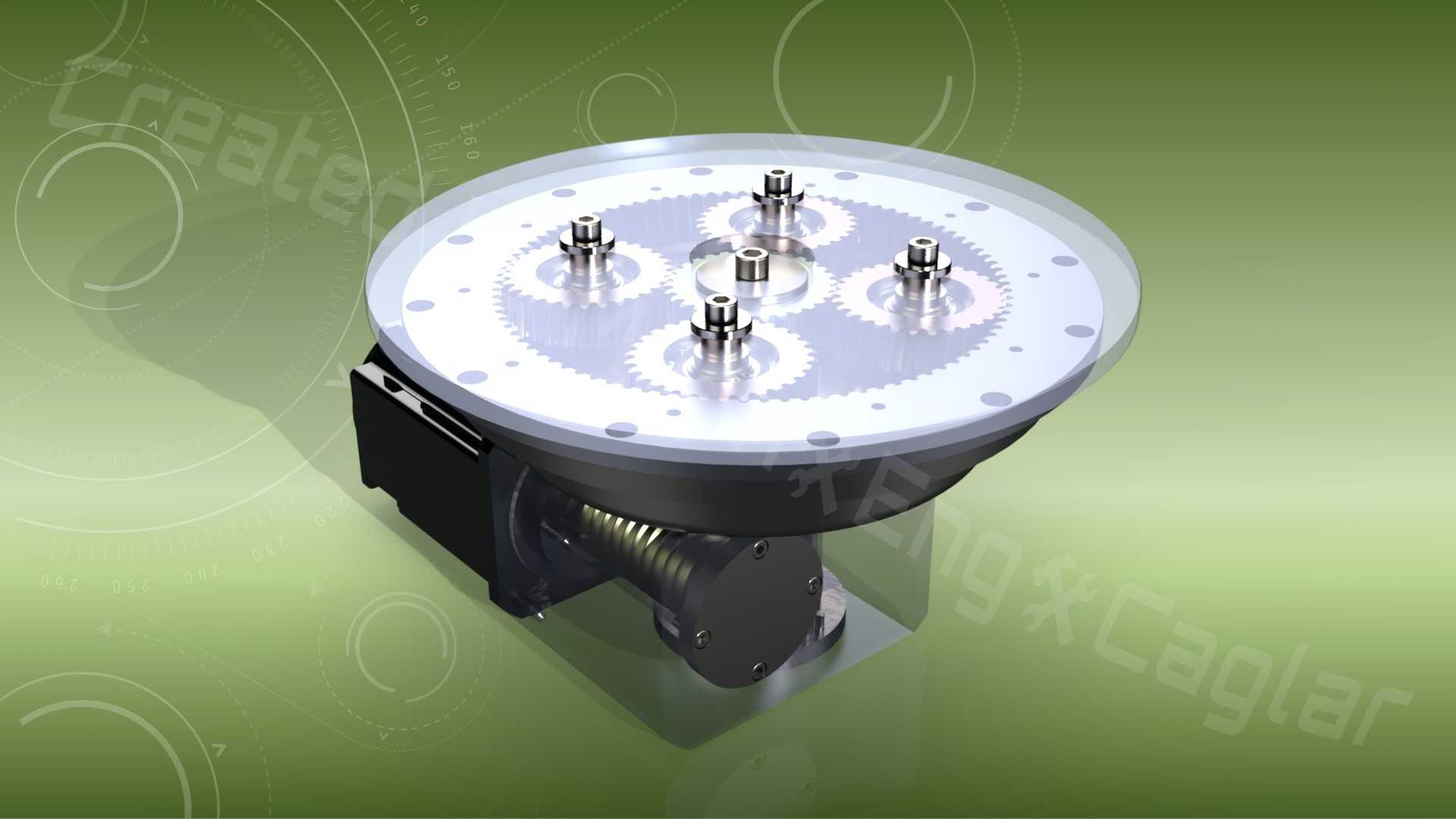

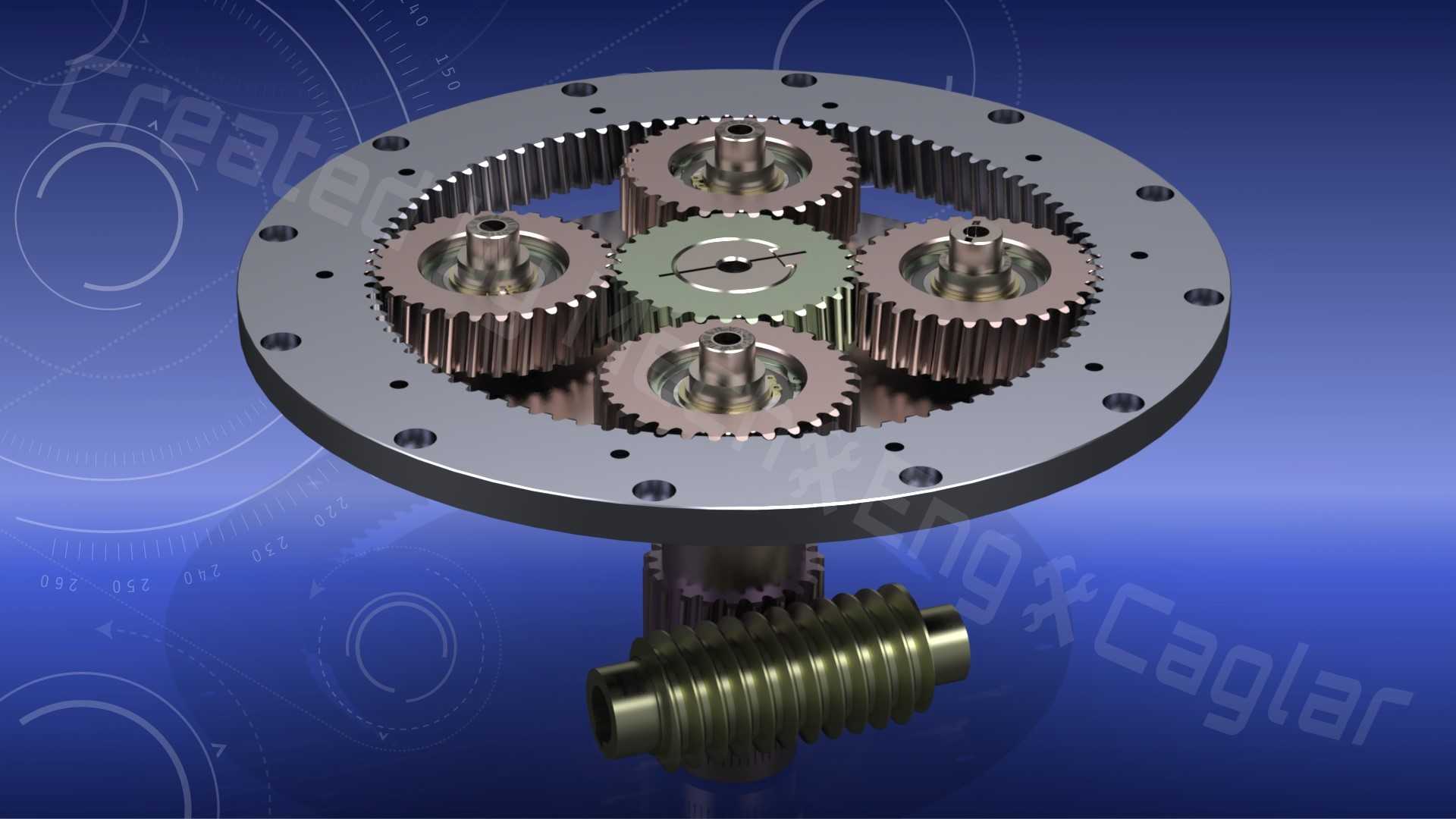

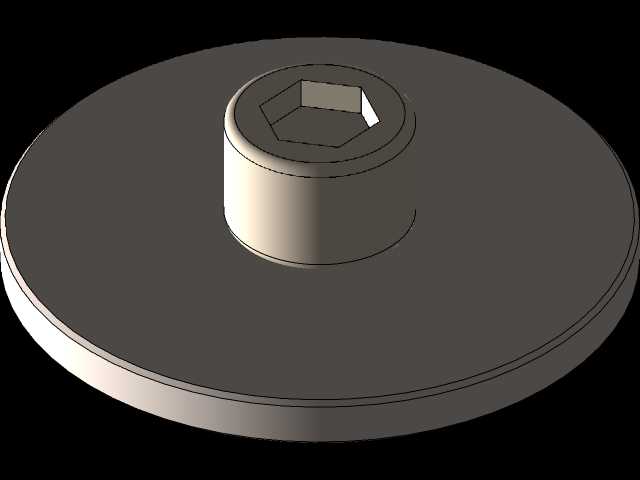

这套行星蜗轮组合传动结构,最初是针对矿山采掘工作面输送设备、铁路道岔转辙驱动单元这类高冲击、高扭矩工况做的适配设计,常规行星减速结构多采用3个行星轮均布的布局,在持续输出额定扭矩超过1200N·m的场景下,轮齿接触应力容易逼近材料许用极限,尤其是频繁正反转的起重设备卷扬机构、重载工业机器人关节驱动端,行星轮齿面磨损、断齿的失效概率会随负载循环次数快速上升。设计阶段先对常规3行星轮结构做了有限元接触分析,在额定峰值扭矩下,单齿面最大接触应力达到1280MPa,已经超出20CrMnTi渗碳淬火后的许用接触应力阈值,因此调整行星轮数量为4个,均布在太阳轮与内齿圈之间,单齿承载占比直接下降25%,同等模数下齿面接触应力降至960MPa,

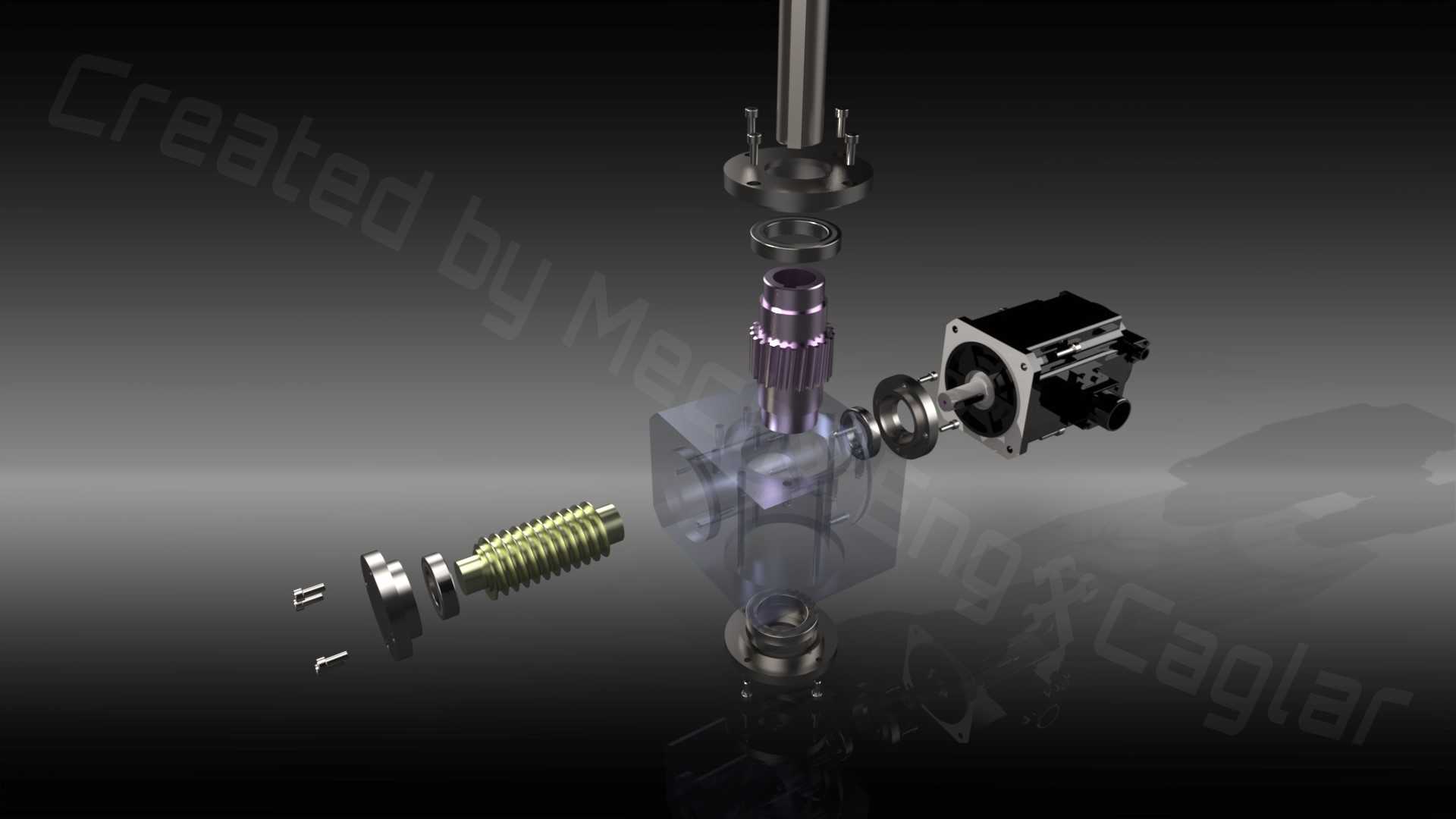

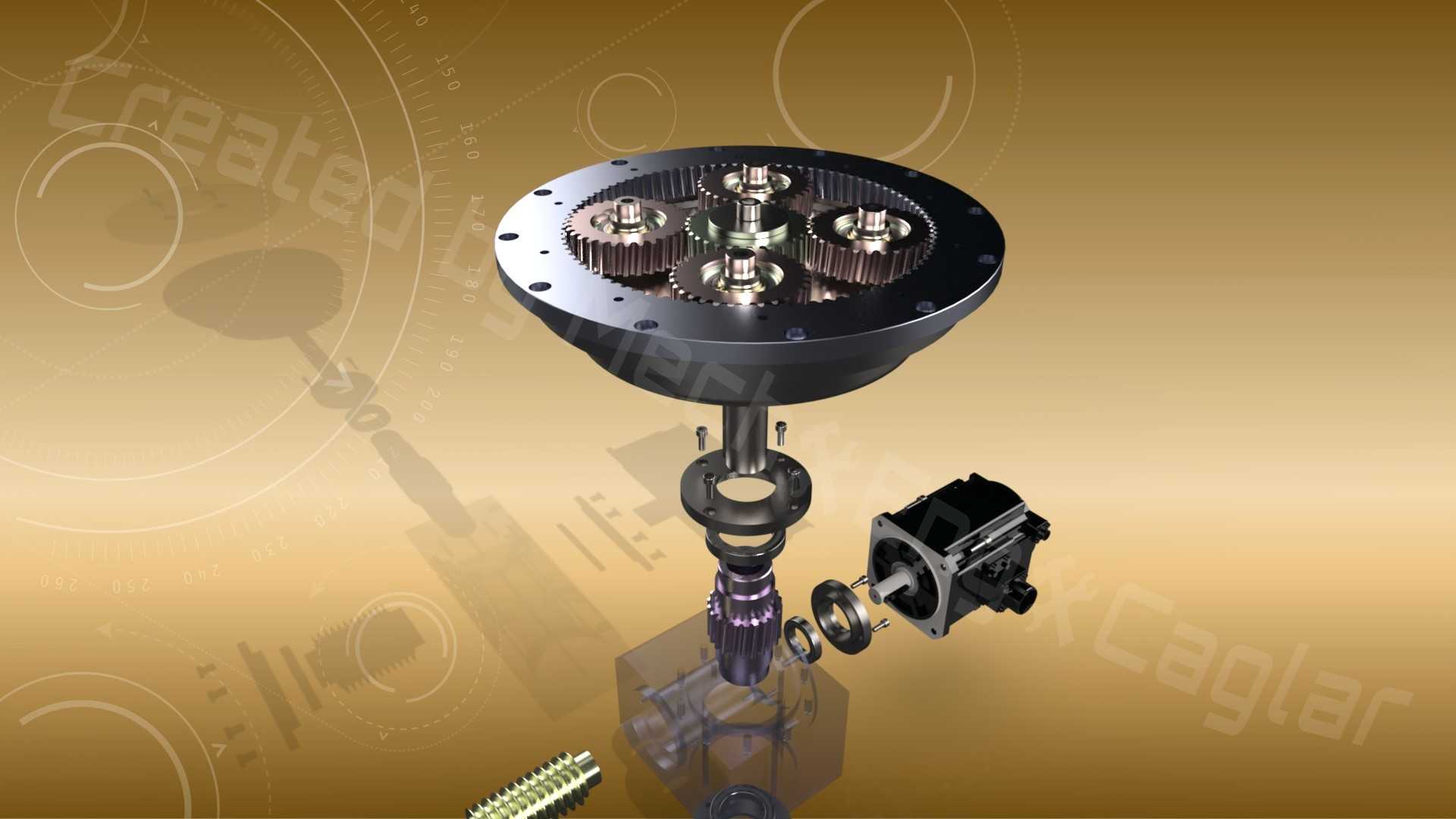

安全系数提升至1.6以上,完全满足重载工况下的长期使用要求。整套传动的输入端采用蜗杆结构,与行星架下端集成的蜗轮齿部啮合,相比常规行星减速的直齿输入级,蜗杆蜗轮副自带的反向自锁特性可以避免重载设备停机时出现负载倒溜问题,尤其适合起重提升、矿山斜井输送这类对停机锁定有硬性要求的场景,不需要额外加装电磁制动器就能实现静态位置保持,能有效缩减驱动单元的整体轴向尺寸。结构布局上,内齿圈集成在带安装法兰的外圈壳体上,法兰端面均布8个M10安装孔,安装孔分布圆直径为180mm,外圈最大外径210mm,整体轴向总高度控制在125mm以内,输入端蜗杆轴径20mm,输出端采用内齿圈固定、行星架输出的传动方案,总传动比可以做到85:1,
输出端额定扭矩可达1600N·m,瞬时峰值扭矩可承受2400N·m的冲击负载。设计过程中特意调整了行星轮的销孔配合公差,行星轮与支撑销之间采用滚针轴承支撑,减少行星轮自转过程中的摩擦损耗,传动效率相比同参数铜套支撑结构提升8%左右;蜗杆采用渐开线齿形,与蜗轮啮合的侧隙控制在0.08-0.12mm之间,既保证正反转切换时的回程误差控制在15弧分以内,又避免侧隙过小导致的运转卡滞、温升过快问题。在金属加工设备的回转工作台驱动场景下,这套结构可以直接替换传统的多级圆柱齿轮减速结构,整体安装体积缩小30%,不需要额外设计减速箱的密封壳体,内齿圈法兰直接与设备基座连接即可,输入端蜗杆可以通过联轴器直接与伺服电机、步进电机输出轴对接,
适配自动化生产线的数控转台、焊接变位机的回转驱动需求;在汽车领域的特种作业车辆绞盘驱动、起重机的回转机构上,这套结构的自锁特性可以避免作业臂受外力负载出现回转偏移,4行星轮的均载设计也能承受作业过程中的突发冲击负载,不会因为瞬时过载出现轮齿崩裂问题。建模过程中对所有轮齿做了精确的渐开线齿形绘制,行星轮与太阳轮、内齿圈的啮合侧隙做了装配仿真验证,不存在齿面干涉问题,蜗杆与蜗轮的啮合接触斑通过装配调整可以覆盖齿面70%以上的有效接触面积,保证运转过程中载荷均匀分布在齿面接触区域,避免局部应力集中导致的早期点蚀失效。安装边界上,输入端蜗杆的轴向窜动量控制在0.05mm以内,输出端行星架的径向跳动不超过0.03mm,法兰安装面的平面度公差为0.02mm,保证安装后整套传动的同轴度符合使用要求,不需要额外做调整垫补偿就能实现平稳运转。针对不同应用场景的润滑需求,壳体内部预留了润滑脂填充腔,蜗杆与蜗轮啮合位置、行星轮支撑轴承位置都设计有导油槽,长期运转时润滑脂可以随着齿轮转动均匀分布到所有摩擦副位置,维护周期可以延长至2000工作小时以上,适合矿山、户外起重这类维护不便的作业场景使用。
