得伟DWE7492便携式木工台锯结构设计

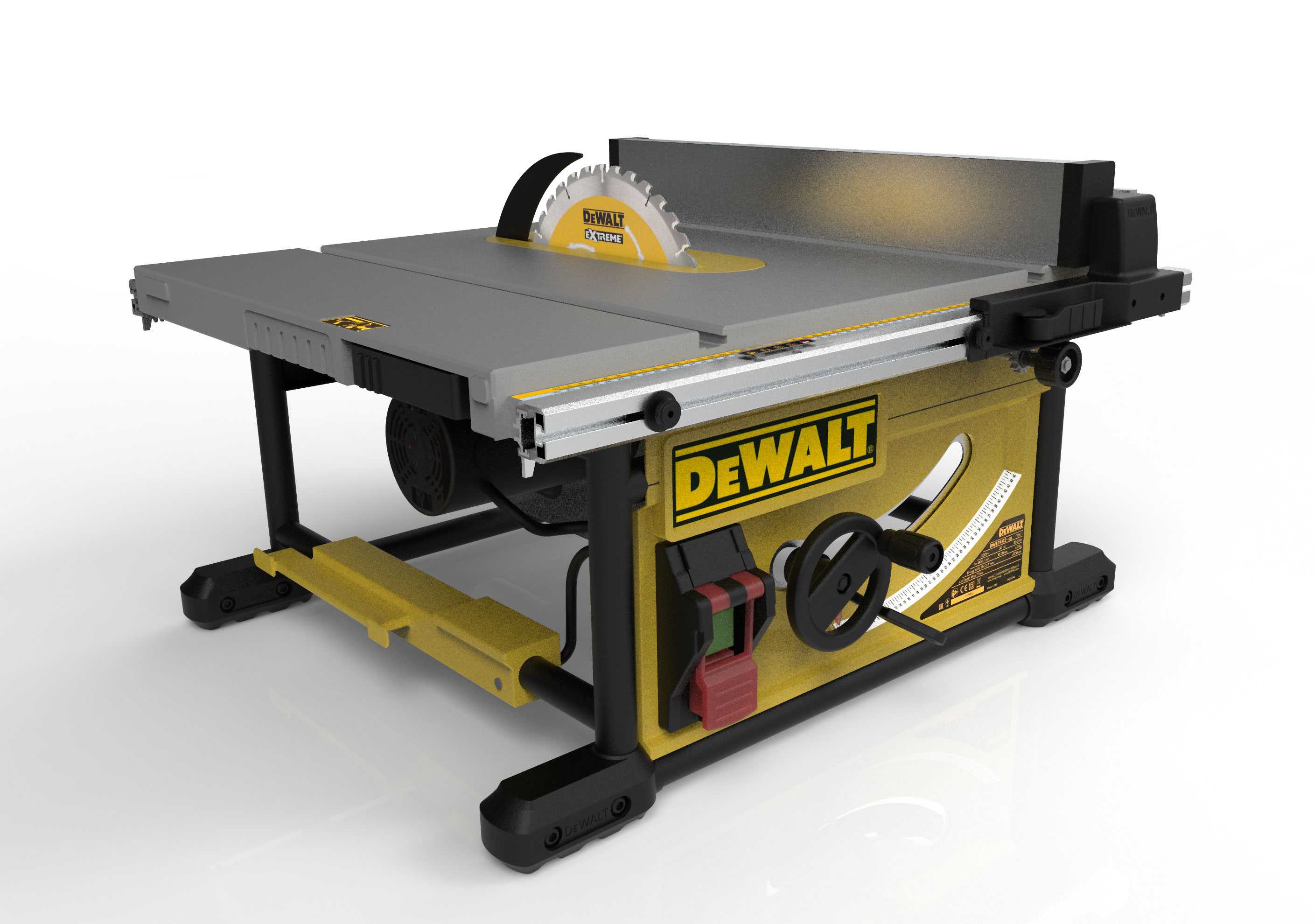

　　这款台锯的三维结构还原，完全围绕现场木工加工作业的实际需求搭建，首先要明确它的核心应用场景：家装现场木作裁切、小型家具工坊备料、装修工地的板材开料作业，区别于大型固定式台锯，它的结构设计从一开始就兼顾了移动转场的便利性与固定作业的稳定性。从功能特性来看，锯片部分的抬升与角度调节机构是核心结构，手轮通过蜗轮蜗杆副连接锯片主轴支座，既可以实现0-45度的斜切角度调节，也能精准控制锯片伸出工作台面的高度，适配不同厚度的实木颗粒板、多层板、实木方料的裁切需求，锯片上方的分料刀与护罩结构，是按照实际作业的安全防护逻辑设计的，分料刀厚度略小于锯片切口宽度，能在裁切过程中撑开被切开的板材，避免板材夹锯导致的反弹风险，护罩则随板材进给自动抬升，

　　全程覆盖锯片非作业区域。工作台面采用压铸铝合金的结构形态设计，台面的平面度公差控制在每米0.15mm以内，保证板材推送过程中不会出现卡顿或裁切角度偏差，台面延伸的靠山导轨采用双圆柱导轨结构，靠山可以沿着导轨快速滑动定位，锁紧后靠山与锯片的平行度误差不超过0.08mm，确保长板材裁切时的直角度符合木作施工的精度要求。机身框架采用钢管焊接结构作为承载主体，底部的四个橡胶减震支脚不仅能吸收锯片高速旋转产生的振动，还能在不平整的工地地面上通过微调支脚高度调平工作台，机身侧面集成的推尺收纳槽、电源线收纳挂钩，都是结合现场作业的实际使用习惯设计的，避免配件丢失、线缆拖拽剐蹭的问题。从安装边界尺寸来看，

　　这款台锯的工作台面基础尺寸适配常规1220mm宽度板材的半边裁切需求，延伸靠山拉出后最大裁切宽度可以满足610mm以上的宽板裁切，机身整体高度符合成年人站立作业的人机工程学高度，不需要额外垫高即可操作，整机的重心设计偏低，即使推送较重的板材也不会出现机身倾翻的风险。在建模过程中，桌面与框架的比例严格按照实物的装配关系还原，机架的管梁壁厚、调节手轮的握持直径、开关按钮的操作位置都按照实际操作的人机尺寸设定，部分内部的电机绕组、电控板等非外观核心结构做了简化处理，但所有与作业功能、安装定位、操作交互相关的结构都做了精准还原：比如锯片锁紧机构的扳把位置、角度调节的刻度盘标识、靠山的快速锁紧扳手结构、机身侧面的集尘口接口尺寸，

　　都完全匹配实际设备的装配尺寸，方便做施工场地的设备布局规划、工装夹具适配设计，也可以作为木工设备改良设计的基础参考模型。集尘口的位置设计在锯片护罩下方与机身底部两个位置，分别对接上部护罩的吸尘通道与下部锯片切削区域的吸尘腔，适配常规工业吸尘器的软管口径，能在裁切过程中带走绝大部分木屑，减少作业现场的粉尘扩散。机身前部的红色大尺寸停机电钮，按照紧急操作的需求设计在膝盖可以触碰的位置，作业过程中如果出现险情不需要抬手即可触达停机，这一细节的结构还原也完全遵循了电动工具的安全设计规范。另外，台锯的延伸托料架采用折叠式结构设计，不用时可以向下翻折贴合机身，减少收纳与转场时的占用空间，托料架翻起后可以支撑长板材的出料端，避免长板材裁切到末端时因为自重下坠导致的裁切端面崩边、角度偏差问题。
