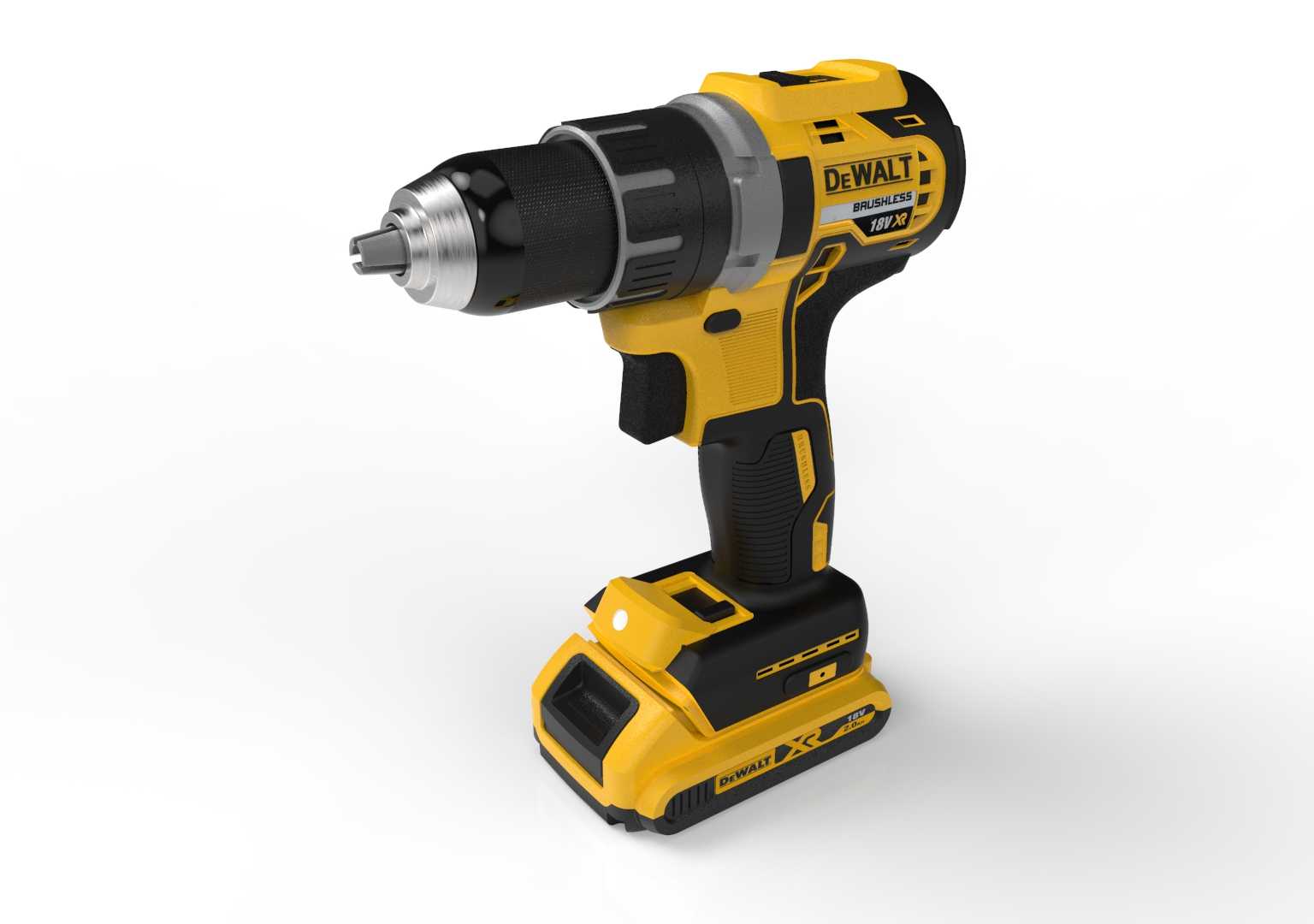

DeWALT DCD791无绳手电钻结构设计

　　这款手持无绳钻机的结构设计，完全围绕现场作业的实际工况展开，首先要考虑的就是不同作业场景下的握持与操作边界，不管是装修现场的龙骨固定、水电开槽后的膨胀螺栓安装，还是设备维保过程中的薄板钻孔、螺丝拆装，都需要设备在有限的操作空间内完成动作，因此整机的握持段做了贴合手掌弧度的收腰设计，电池包与手柄衔接处做了圆弧过渡，避免长时间握持时硌手，同时整机重心落在握持区域中心位置，单手持握操作时不会出现头重脚轻的下坠感，高空作业时能大幅降低手腕的承重负荷。从功能结构来看，钻夹头采用了无钥匙自锁结构，夹爪的同心度控制在0.2mm以内，夹持范围覆盖1.5mm到13mm的常规钻头、批头，切换不同作业头时不需要额外辅助工具，直接旋转夹头即可完成锁紧，

　　夹头内部的卡爪做了防滑齿处理，高扭矩输出时不会出现钻头打滑空转的情况。扭矩调节环设置了15档扭矩档位加1档钻孔档位，不同档位对应不同的输出扭矩上限，拧自攻螺丝时可以根据板材硬度选择对应档位，避免扭矩过大打穿板材或者拧断螺丝，切换到钻孔档位时，传动箱直接锁定扭矩限制机构，全功率输出满足金属、木材、砌体材料的钻孔需求。机身内部的无刷电机布局做了重心配平，电机输出轴与减速箱的输入轴采用同轴直连结构，减少了齿轮传动的动力损耗，同时减速箱的行星齿轮组采用了粉末冶金成型的高强度齿轮，能承受最大60N·m的硬扭输出，应对大直径钻头钻孔时的负载冲击不会出现打齿问题。电池包采用滑入式卡扣安装结构，与机身手柄底部的导轨配合，

　　安装时对准滑槽推入即可自动锁止，拆卸时按压两侧的卡扣就能直接拔出，电池包外壳做了加强筋结构，意外从1.5米高度跌落至水泥地面时，内部的电芯不会受到直接冲击，同时电池包的输出触点做了镀金处理，长期在多粉尘、高湿度的作业环境下使用也不会出现接触不良的问题。机身的散热风道采用了轴向直通设计，进风口设置在电机尾部的外壳上，出风口设置在钻夹头侧的机身前端，电机运转时产生的热量可以顺着风道直接排出，不会在机身内部积热，连续大负载作业时电机外壳温度能控制在安全范围内，避免过热触发保护停机。机身侧面的正反转切换拨杆位置刚好在握持时拇指的操作范围内，不需要松手就能切换旋转方向，拨杆的阻尼感做了针对性调校，不会因为作业时的震动出现误切换，

　　中间位置是扳机锁止位，拨到中间时扳机无法按下，避免存放或者携带时误触启动。LED辅助灯设置在夹头下方的机身上，光线直射钻头作业点位，在光线不足的管道内部、柜体角落作业时，不需要额外手持照明设备，灯珠的照射角度做了微调，不会被钻夹头挡住光线形成阴影。整机的外壳采用玻纤增强尼龙材质，表面做了防滑晒纹处理，沾到油污、水渍时也不会打滑，外壳的拼接缝隙做了错位设计，粉尘和水渍不容易进入机身内部，日常作业时不需要额外做防护处理。从安装边界来看，整机长度控制在180mm以内，搭配2.0Ah电池包时整机重量控制在1.2kg左右，在深度300mm的柜体内部作业时，机身可以完全伸入操作，不会被柜体边缘卡住，手柄的最小周长控制在140mm，手型偏小的操作人员也能完全握持。扳机采用无级变速设计，按压力度越大输出转速越高，刚接触螺丝或者钻孔点位时可以轻扣扳机低速对准，不会因为转速过高打偏点位，对准后逐渐加大压力提升转速，作业精度更容易控制。机身顶部的 belt clip 挂扣位置可以左右互换，不同使用习惯的操作人员可以把挂扣装在自己顺手的一侧，高空作业时可以把电钻挂在安全带上，解放双手完成其他操作。
