无绳无刷锂电冲击起子驱动工具结构

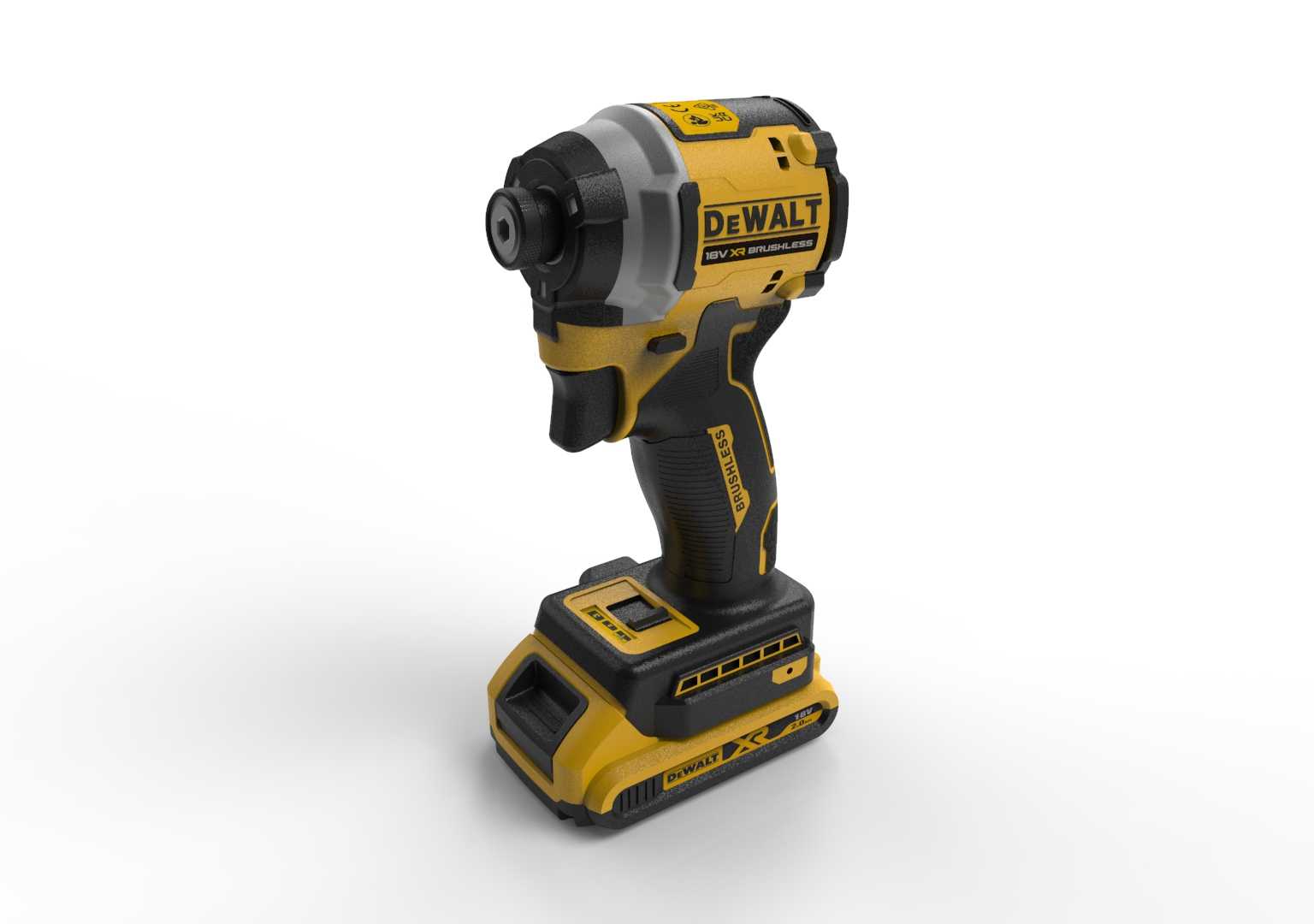

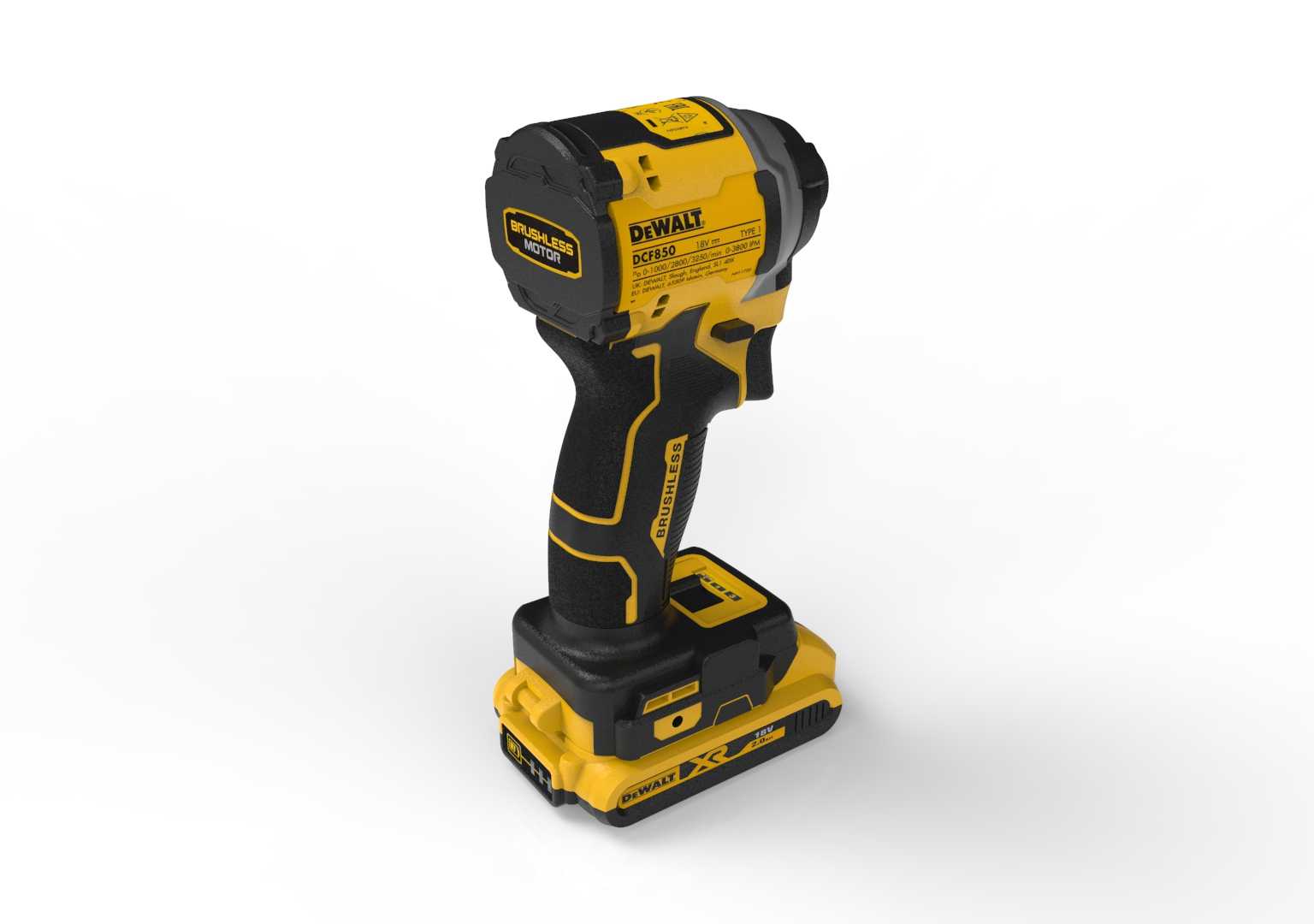

　　这款锂电冲击驱动工具的三维结构，完整还原了手持类电动紧固工具的整机布局逻辑，在设备维保、家装施工、产线装配、户外作业等场景中，这类工具承担着大扭矩紧固件拆装的核心作用，相比传统有线电钻或者普通起子机，冲击结构的加入能在拧入长螺丝、锈蚀螺栓时输出脉冲式扭矩，避免电机堵转烧毁，也能降低操作人员的手部反作用力负荷。从结构设计层面看，整机采用手枪式握持布局，重心被刻意设计在握持手柄靠近电池包的位置，长时间举升作业时能减少手腕的承重疲劳，手柄表面的包覆层做了贴合手掌弧度的凹凸造型，对应手指自然弯曲的握持姿态，即使戴劳保手套操作也能保证足够的摩擦力，不会出现打滑脱手的情况。机身头部的冲击输出轴采用标准六角快换夹头结构，

　　兼容市面上通用的六角柄批头、套筒转接件，夹头内部的锁止结构做了弹簧顶销设计，插入批头时自动卡紧，按压夹头外圈即可快速拆卸更换配件，不需要额外的辅助工具，能在多规格紧固件拆装的作业场景下快速切换作业头，减少停机等待时间。机身中部的无刷电机腔体做了环绕式的散热格栅布局，格栅开口方向顺着电机旋转的气流方向设计，能在电机高负荷运转时将内部的热量快速带出，同时格栅的缝隙尺寸做了控制，能阻挡施工场景中常见的金属碎屑、木屑、灰尘进入电机腔体，延长电机的使用寿命，无刷电机的结构相比传统有刷电机，去掉了碳刷摩擦的结构，运转时的火花干扰完全消除，也减少了碳刷磨损的维护需求，适合在有易燃易爆气体的受限空间内合规作业。电池包采用滑插式锁止结构，安装时对准机身底部的导轨滑入即可自动锁止，按压电池包两侧的解锁卡扣就能快速拆卸更换，电池包外壳做了多道加强筋结构，意外从1.5米左右的作业高度跌落至水泥地面时，加强筋能分散冲击力，保护内部的电芯组不受损坏，电池包与机身的连接端子做了镀金防氧化处理，在潮湿、多粉尘的作业环境下也能保证稳定的电流传输，不会出现接触不良导致的动力中断。机身侧面的正反转切换拨杆位置刚好在握持手柄的拇指操作范围内，不需要改变握持姿势就能快速切换旋转方向，拨杆的阻尼感做了分段设计，切换到位时有清晰的档位反馈，避免作业过程中误触切换方向导致的操作失误，拨杆中间的位置是电机锁止档位，此时输出轴被机械锁死，可以手动转动批头对准螺丝槽位，

　　也能在携带时避免误触开关导致批头意外转动。触发开关采用无级变速设计，按压力度越大输出转速越高，操作人员可以根据紧固件的规格、拧入材质的硬度灵活控制转速，比如在拧入木质构件的自攻螺丝时，初期可以低速对准螺丝槽位，后期降低转速避免螺丝拧穿木材，在拆装大规格螺栓时可以直接满速输出最大冲击扭矩。整机的外壳拼接处做了错位止口设计，拼接缝隙均匀控制在0.2mm以内，既能防止雨天作业时的雨水溅入机身内部，也能减少施工时的粉尘进入机身内部堆积在电路板上，机身尾部的挂绳孔可以连接安全挂绳，在高空作业时将工具挂在安全带上，避免工具坠落造成安全事故。从安装边界尺寸来看，整机头部的直径控制在合理范围内，能伸入到狭窄的柜体内部、设备框架的间隙中作业，

　　不会 不会因为头部尺寸过大被周边构件干涉，机身总长度适配成年人单手握持的操作范围，在狭小空间内作业时不需要大幅度调整手臂姿势就能完成紧固件的拆装。冲击机构的内部结构采用钢球冲击块设计，当输出扭矩达到设定阈值时，冲击块会沿着螺旋槽产生轴向的脉冲冲击，将旋转扭矩转化为高频的冲击力矩，相比普通的直流起子机，同等电池容量下能输出三倍以上的紧固扭矩，而且冲击动作是自动触发的，不需要操作人员额外施加轴向的按压力，能大幅降低长时间作业的劳动强度。机身内部的控制电路板做了灌胶密封处理，能抵御作业场景中的振动、潮气侵蚀，电路板上集成了过流保护、过温保护、过放保护模块，当电机堵转、电池温度过高、电池电量过低时会自动切断电源，保护电机和电池包不会因为异常工况损坏。
