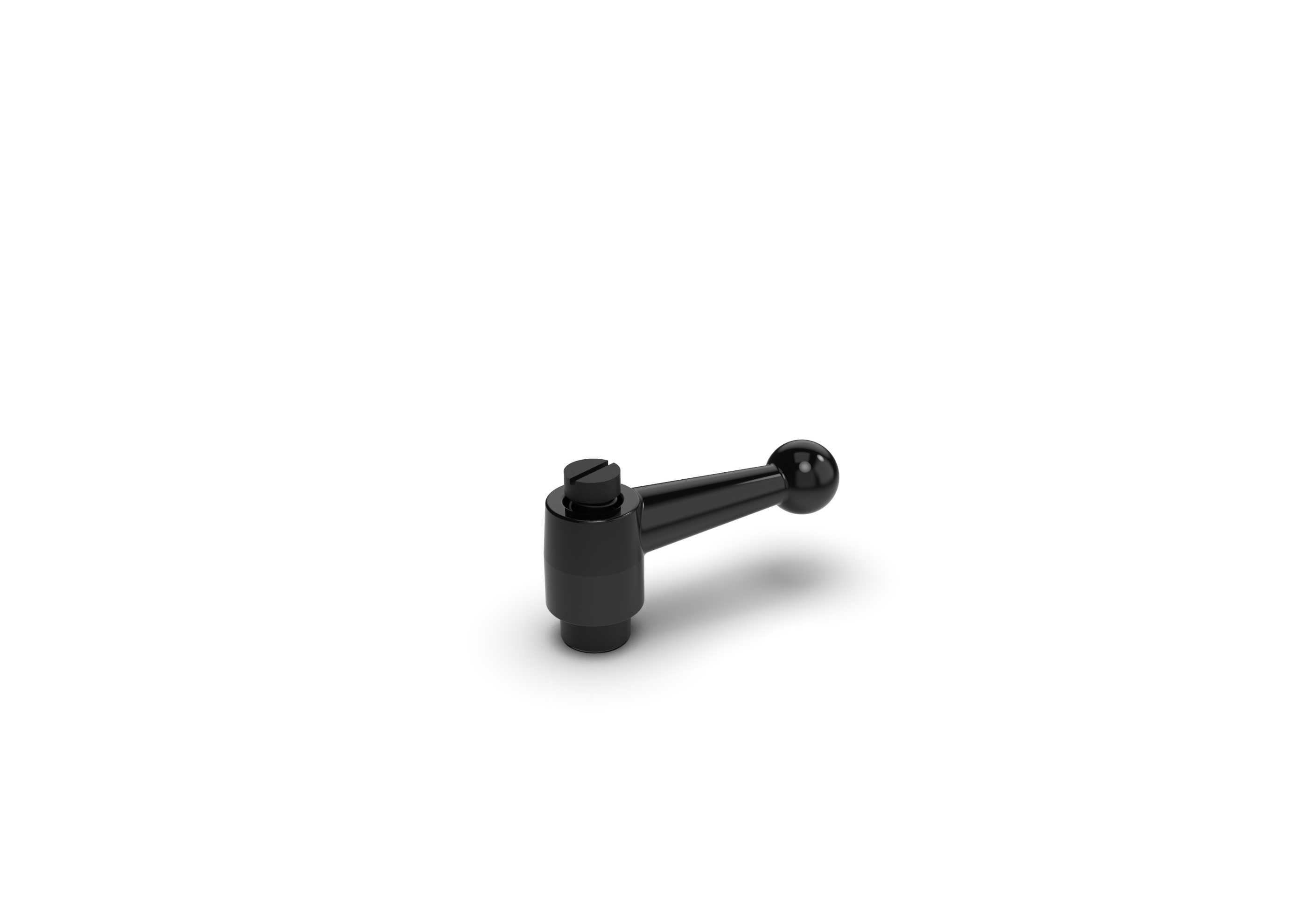

M6规格60mm长度可调式夹紧操作杆结构

　　在工装夹具、小型非标设备、检测治具以及各类需要频繁松紧调节的机械连接场景中，这类带球形握柄的偏心夹紧杆是应用频次极高的操作件，很多一线装配和调试人员对这类零件的手感都非常熟悉，它不需要额外借助扳手等工具，徒手就能完成快速锁紧与释放动作，相比普通的螺栓螺母锁紧结构，操作效率能提升数倍，尤其适合需要频繁拆装、调整工位的生产场景。从结构设计逻辑来看，这款夹紧杆采用了偏心锁紧的核心原理，杆身内部集成了偏心凸轮结构，当扳动握柄到锁紧工位时，偏心结构会带动下端的M6螺纹段产生轴向的拉紧位移，从而对被连接件施加稳定的压紧力，反向扳动握柄即可快速释放压紧力，整个操作过程不需要旋转多圈螺纹，单次扳动角度通常在15到30度之间就能完成锁紧或松开动作，

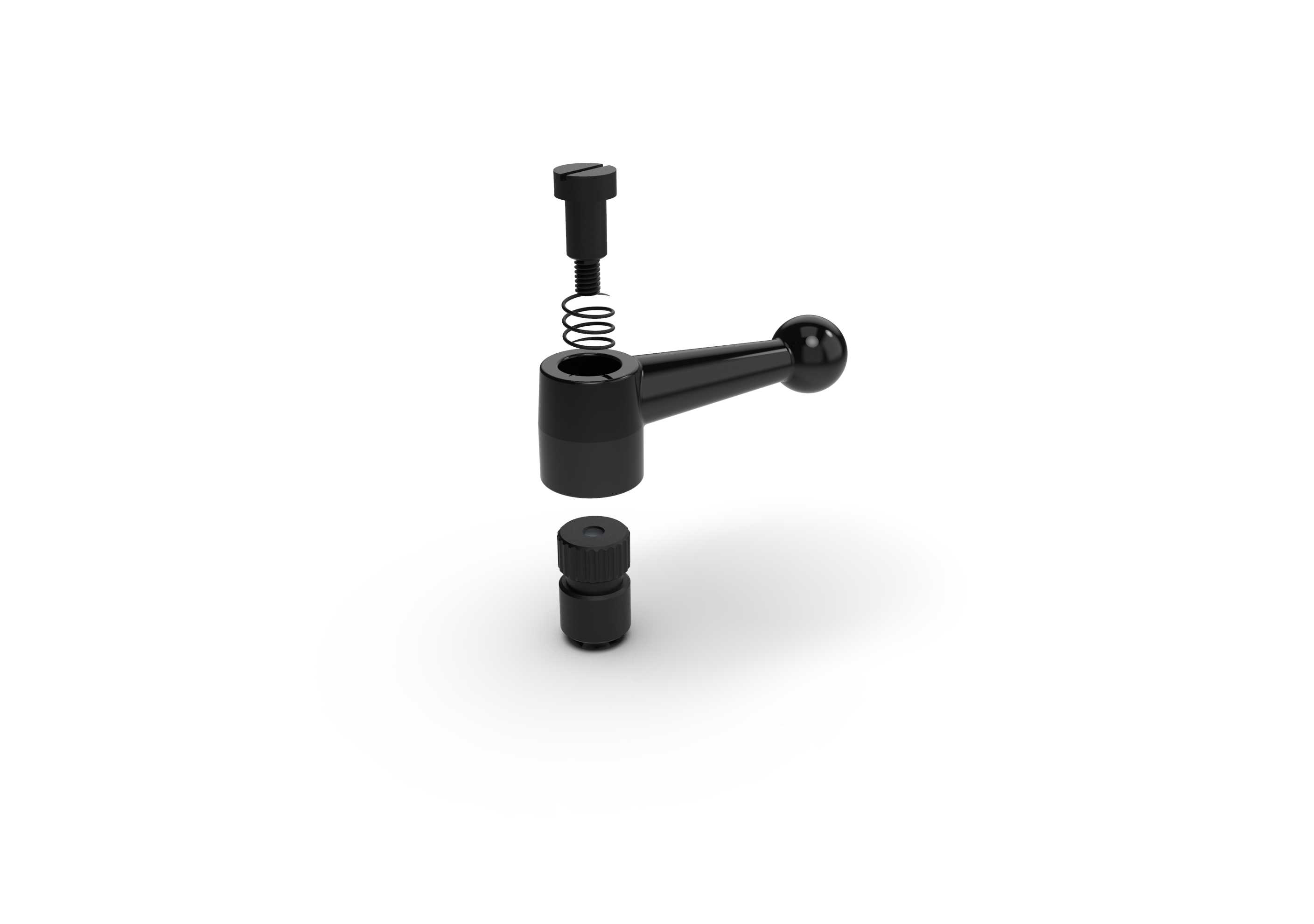

　　大幅降低了操作人员的动作幅度，在狭小的设备安装空间内也能顺利操作。外形尺寸上，这款夹紧杆的螺纹规格为标准M6公制粗牙，螺纹有效连接长度为60mm，能够适配多数厚度在50mm以内的安装板、连接支架的锁紧需求，安装时只需要在被连接件上加工出对应的M6螺纹孔，或者穿过光孔配合螺母使用即可，不需要额外加工复杂的安装槽位，安装边界要求极低，不管是铝型材框架、钢板焊接件还是工程塑料材质的治具基板都能适配。握柄部分采用了球形端头的设计，相比直柄结构，球形端头能够更好地贴合操作人员的掌心，在扳动时受力更均匀，不会出现硌手的情况，即使手上沾有少量切削液、油污，也能稳定握持施力，不会轻易打滑。杆身与下端螺纹座的连接部分做了限位结构，

　　避免锁紧时出现跟转的情况，保证扳动握柄时锁紧力能够准确传递到螺纹连接副上，不会因为空转导致锁紧失效。在实际的设备应用中，这类夹紧杆常被用在机床工作台的附件锁紧、工装夹具的工件快速压紧、输送线的挡块位置调节、检测设备的样件固定工位上，比如小型钻铣床的工作台行程挡块固定，就大量使用这类结构，操作人员调整加工位置时，不需要找内六角扳手或者呆扳手，徒手扳开手柄就能滑动挡块，到位后扳下手柄就能完成固定，整个调整过程几秒钟就能完成，不会因为找工具耽误生产节拍。还有在一些手工装配的治具上，比如电子元器件的焊接治具、零部件的组装定位治具，操作人员需要频繁取放工件，使用这类夹紧杆能够快速压紧和松开工件，相比旋拧式的压紧螺丝，操作疲劳度大幅降低，长时间重复操作也不会出现手部酸痛的情况。设计这款结构的时候，需要重点考虑偏心行程与螺纹长度的匹配，60mm的螺纹长度需要预留足够的调节余量，让用户可以根据被压紧件的实际厚度调整螺纹的旋入深度，偏心结构的升角需要满足自锁要求，避免设备运行过程中因为振动导致手柄自行松脱，引发锁紧失效的安全隐患，同时握柄的长度需要经过力学测算，保证普通人徒手施力时就能产生足够的压紧力，不需要借助外力敲击或者加套管延长力臂，避免因为过度施力导致内部偏心结构损坏。从材质选型的常规方案来看，这类夹紧杆的主体受力部分通常采用中碳钢经调质处理，表面做发黑或者镀锌防锈处理，握柄部分可以根据使用场景选择金属材质或者包胶材质，

　　在有耐腐蚀需求的场景下也可以选用不锈钢材质加工，不过核心的偏心锁紧结构尺寸是通用的，能够和同规格的其他品牌产品实现互换，降低设备的后期维护成本。在安装使用过程中需要注意，螺纹旋入的深度不能过浅，至少要保证有5倍螺距以上的啮合长度，避免锁紧时螺纹受力过大出现滑牙，同时锁紧时不要过度用力扳动握柄，当感受到明显的阻力反馈时就已经达到额定锁紧力，过度施力反而会导致内部偏心结构的磨损加剧，缩短零件的使用寿命。另外在长期使用后，如果出现锁紧力不足的情况，可以调整螺纹端的锁紧螺母位置，补偿偏心结构的磨损量，不需要整体更换零件，维护成本极低。这类零件虽然单个成本不高，但是在整台设备的操作体验中占比很大，合适的夹紧力、顺畅的操作手感、耐用的结构设计，能够直接提升一线操作人员对设备的使用评价，很多设备厂家在选型时都会反复测试不同厂家夹紧杆的操作手感，就是因为这个小零件直接关系到设备的人机交互体验。
