手动杠杆式钻孔工装夹具结构设计

　　这套钻孔工装主要面向中小批量异形结构件的孔加工工序，适配立式钻床、台钻等常规钻削设备的作业场景，在多品种小批量的机加工车间、五金零件加工工位中，能替代通用压板装夹的繁琐操作，大幅降低异形件找正、装夹的辅助工时。从实际加工需求出发，这类异形壳体类零件的待加工孔位置度要求通常在0.1mm以内，通用装夹方式每次装夹都需要打表找正，单件装夹时间往往超过5分钟，还容易因装夹受力不均导致零件变形，这套工装通过定制化的定位型面与快速夹紧机构，能将单件装夹时间压缩到30秒以内，同时保证重复装夹的位置一致性。

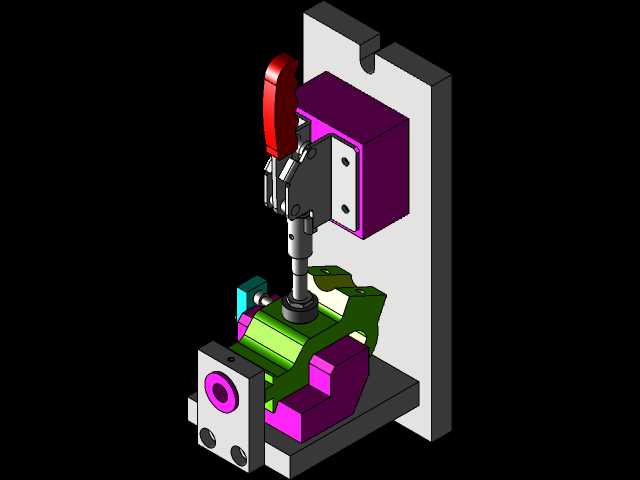

　　工装的整体安装依托立式安装板实现与钻床工作台的固定，安装板上预留了标准T型槽适配的安装孔位，整体安装边界控制在长220mm、宽180mm、高350mm范围内，不会占用钻床过多工作台面空间，可适配工作台行程不小于300mm的常规台钻与立式钻床。底部的定位基座完全贴合待加工零件的外形轮廓，采用型面定位的方式限制零件的五个自由度，仅保留待加工孔轴向的微调空间，定位型面的公差控制在±0.02mm，保证零件放置后无需额外找正即可对准钻套位置。

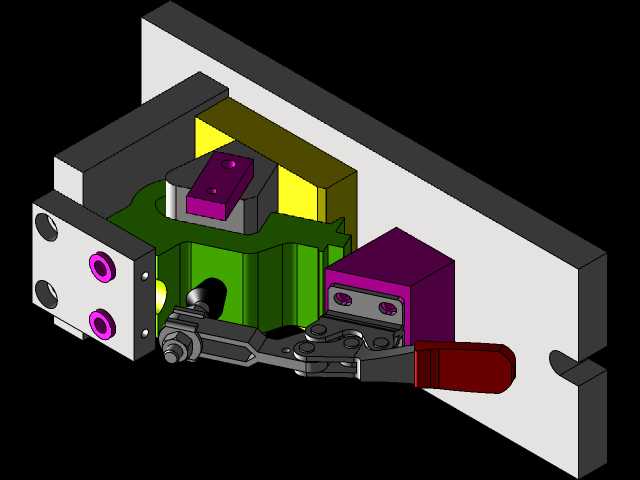

　　夹紧机构采用手动杠杆式结构，顶部的红色操作手柄通过肘节机构实现力的放大，操作力仅需150N即可输出超过2000N的夹紧力，肘节机构的死点设计能保证加工过程中即使受到钻削振动影响，夹紧机构也不会自行松脱，相比螺旋夹紧结构操作效率提升60%以上。钻套安装在夹紧头的前端，与待加工孔位同轴度控制在0.03mm以内，钻套采用硬质合金材质，可承受高速钢钻头的反复摩擦，延长工装的使用寿命，钻套与夹紧头采用过盈配合安装，磨损后可快速更换，无需整体拆解工装。

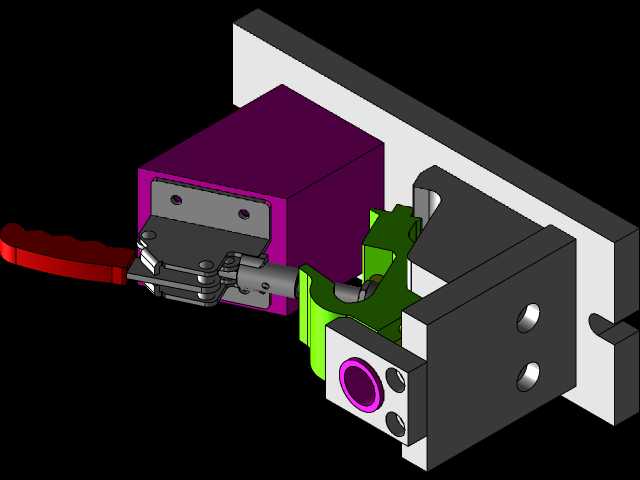

　　左侧的辅助定位块针对零件侧面的凸台结构设计，带衬套的定位孔可插入定位销，进一步限制零件的转动自由度，对于需要加工侧向孔的工序，该定位块还可作为钻套安装座使用，实现一次装夹完成两个方向孔的加工，减少二次装夹带来的位置误差。工装的所有受力部件均采用45号钢调质处理，硬度达到HB220-250，定位型面与夹紧接触面上做了发黑处理，避免长期使用生锈影响定位精度，非接触面做了倒角去毛刺处理，防止操作过程中划伤操作人员。

　　从设计逻辑上，这套工装优先考虑了操作的便捷性，操作人员仅需完成三个动作即可完成装夹：将零件放置到底部定位型面上，扳动顶部手柄完成夹紧，插入侧向定位销，整个过程无需使用扳手等额外工具，新员工经过5分钟培训即可独立操作。同时工装的维护成本极低，所有运动副位置都预留了注油孔，定期加注润滑脂即可保证机构操作顺畅，易损件仅为钻套与定位销，均为标准可替换零件，无需定制加工即可快速采购更换。

　　在实际加工场景中，这套工装可适配厚度在50-120mm之间的异形壳体类零件，针对不同尺寸的同系列零件，仅需更换底部定位块与前端钻套即可快速切换生产，工装本体的通用部分可重复利用，大幅降低同系列零件的工装制作成本。钻削过程中，工装的立式安装板可承受钻削产生的轴向力与径向力，安装板背部的加强筋结构将整体刚性提升了40%，钻削时不会出现颤振问题，可保证加工孔的表面粗糙度达到Ra3.2以内，满足常规装配要求。
