多工位旋转式物料承载料架组立结构

项目分类:工装 发布时间:2023-01-09 ID:695027

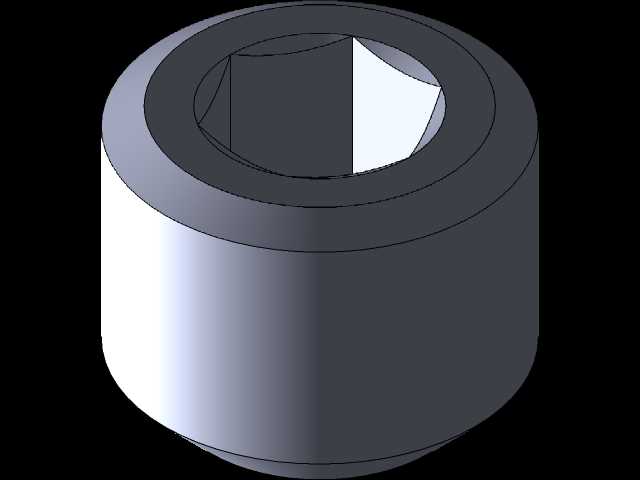

  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构
  • 多工位旋转式物料承载料架组立结构

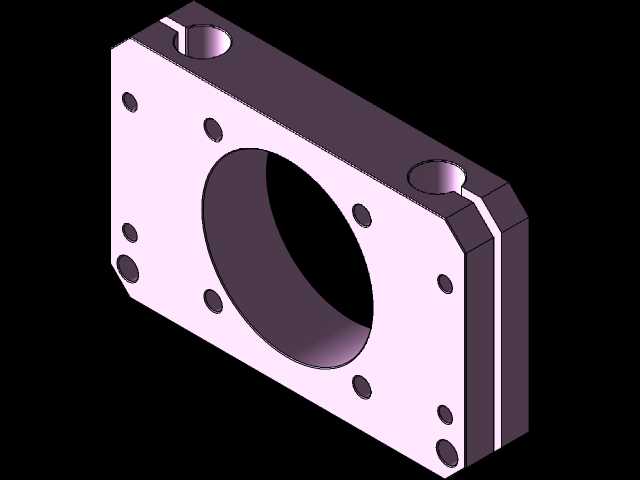

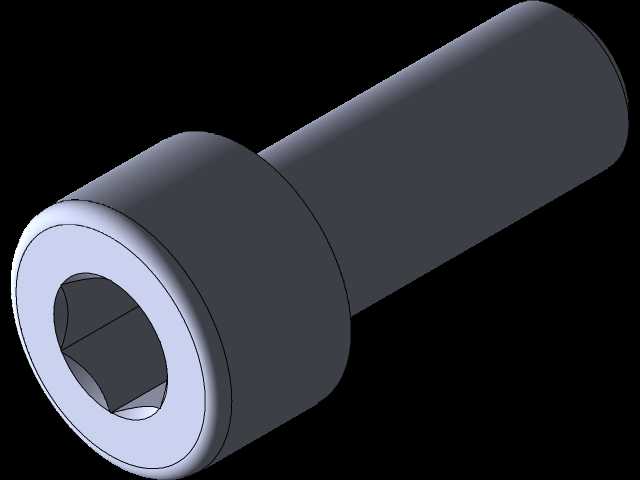

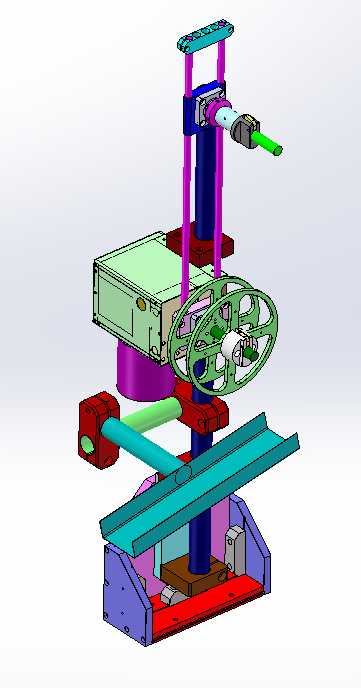

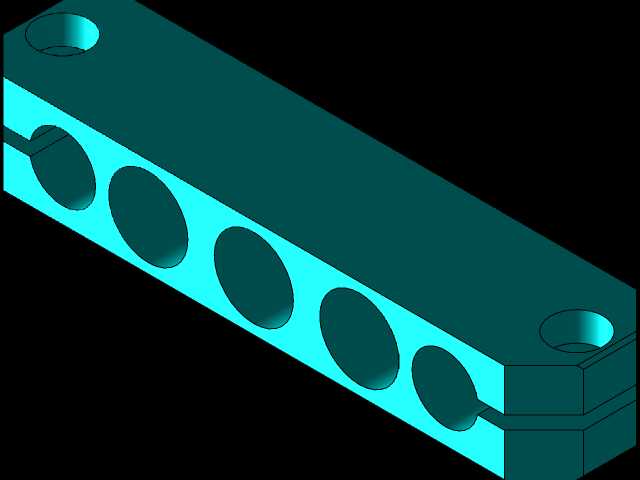

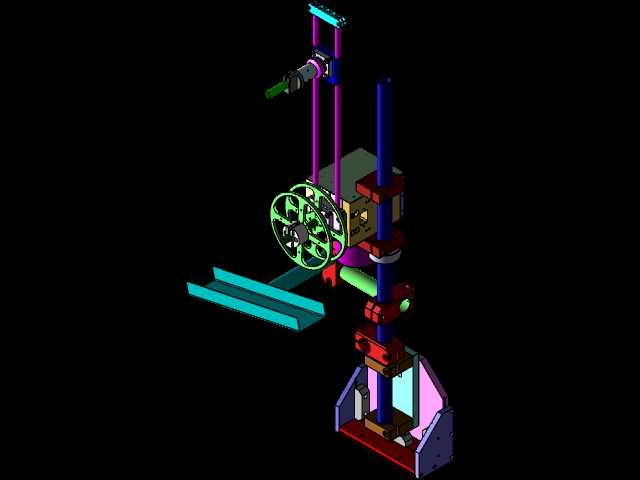

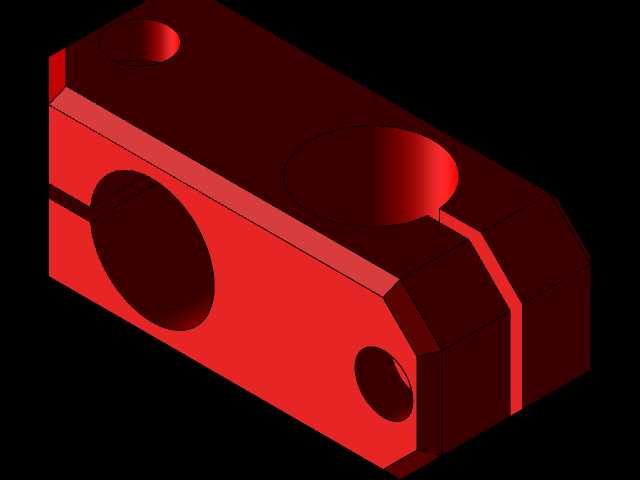

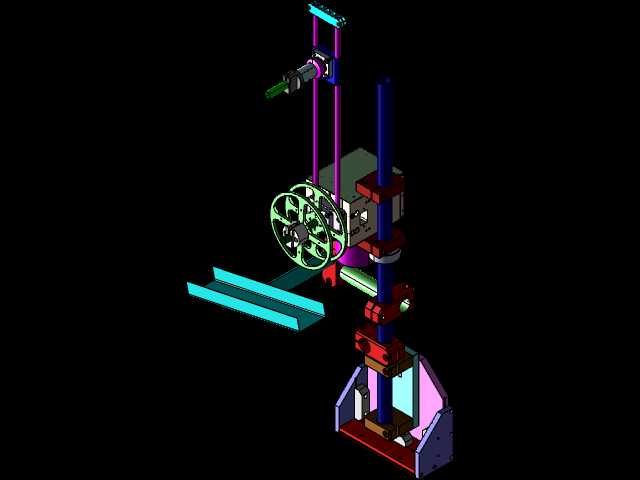

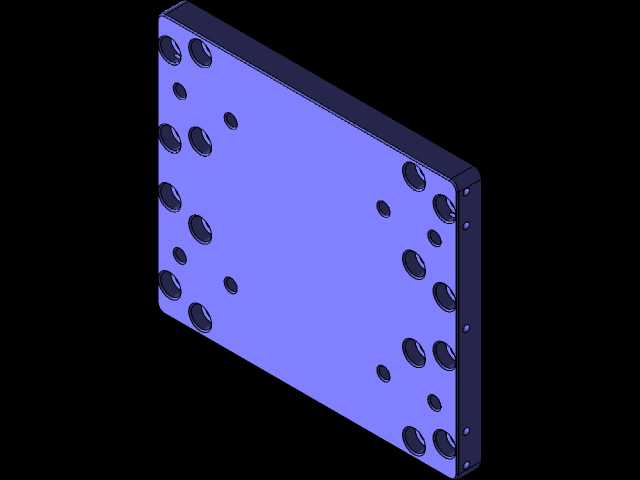

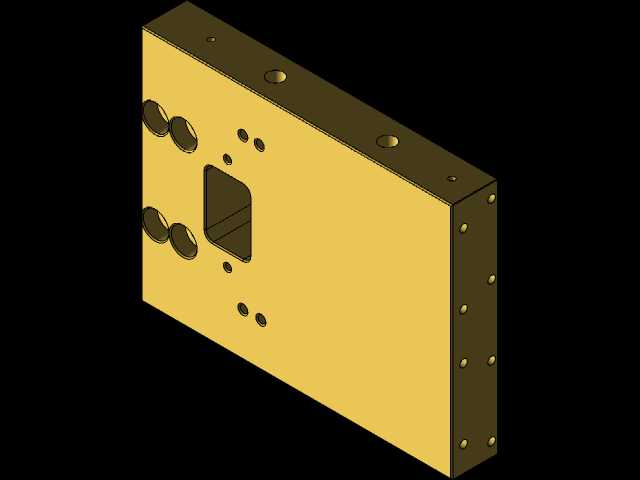

  这套料架组立结构主要面向自动化产线的工序间物料中转、待加工件承载以及工位间精准送料场景,常见于3C电子零部件加工、小型五金件精密装配、汽车小部件冲压接驳等生产环节,用来替代传统固定式料架无法适配多工位流转、取料位置固定的痛点,解决单工位上下料等待时间长、多工序间物料转运需要额外辅助机械手反复调整姿态的问题。从结构布局来看,整套组件采用立式立柱作为核心承载主体,底部为一体式焊接成型的安装底座,底座预留了对应规格的地脚安装孔位,安装时可直接通过膨胀螺栓与车间地面或者设备台板固定,底座内部预留了电气走线与气动管路的排布空间,避免管线外露造成的剐蹭、积尘问题,底座的整体安装边界控制在长720mm、宽480mm范围内,

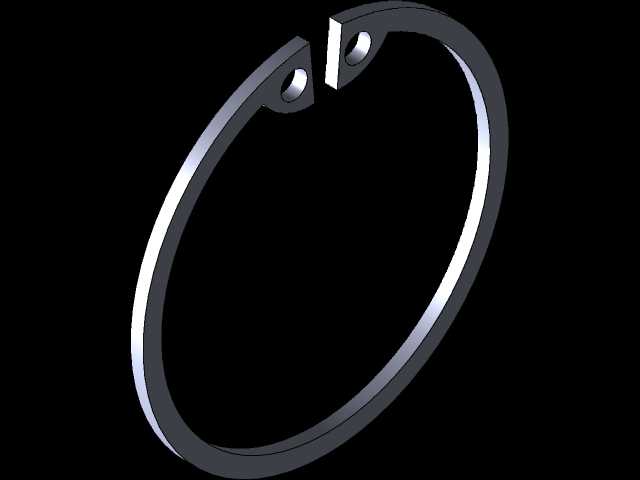

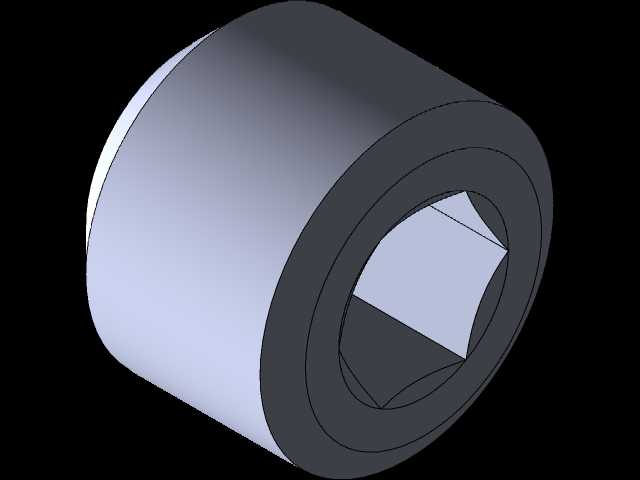

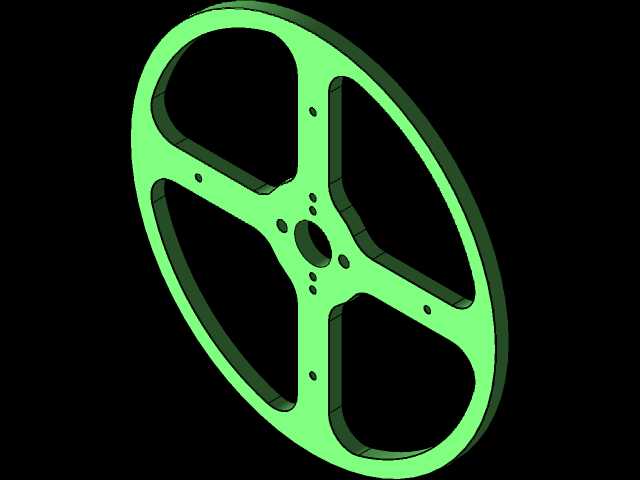

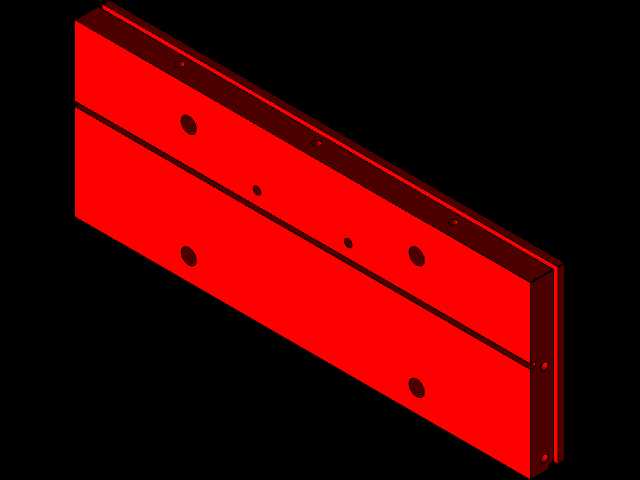

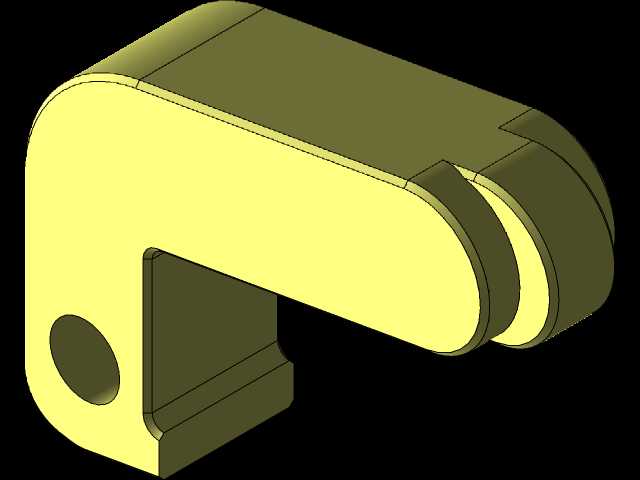

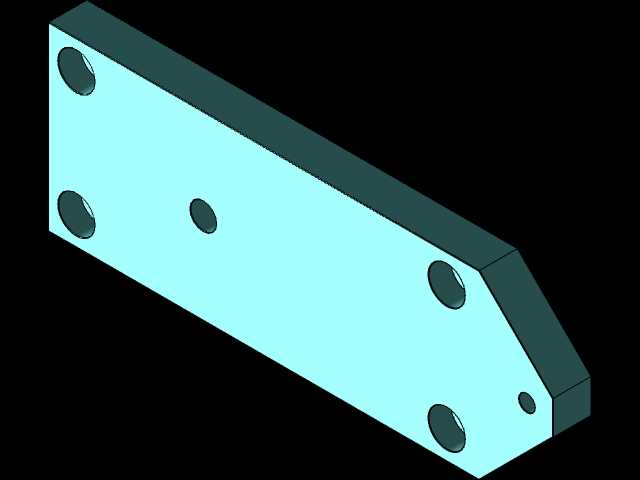

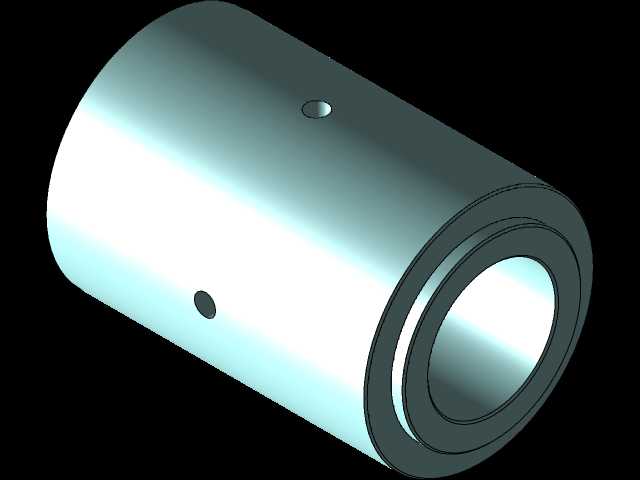

  不会占用过多产线的排布空间,适配现有多数中小型自动化产线的工位间距要求。立柱中段设置了两层水平承载结构,下层为长条形型材拼接的物料托板,托板表面做了防滑耐磨处理,可直接放置整盘的待加工工件或者工装治具,托板的伸出长度可根据实际承载的物料尺寸做小幅调整,调整范围在0-120mm之间,适配不同规格的料盘摆放需求;中层设置了带双轮导向的旋转承载盘,盘体采用镂空式辐条结构,在保证结构强度的前提下尽可能降低整体自重,减少旋转驱动时的负载,旋转盘可绕立柱做360度回转,盘面预留了多个工装定位销孔,可根据不同的工件类型快速更换对应的定位治具,实现多品种物料的兼容承载。立柱上部设置了水平伸出的取料导向臂,臂端带有可伸缩的推杆结构,

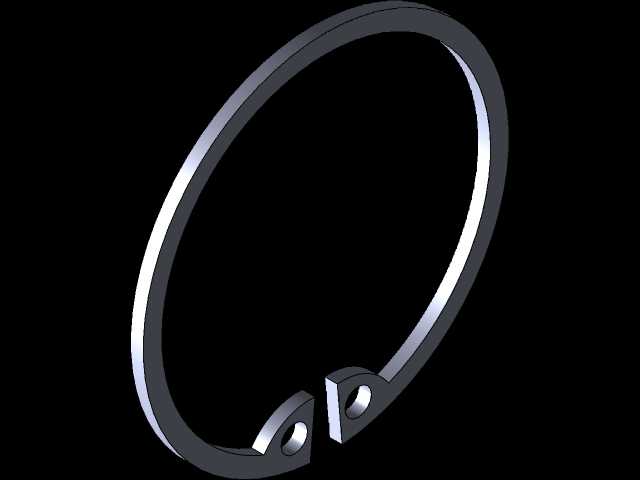

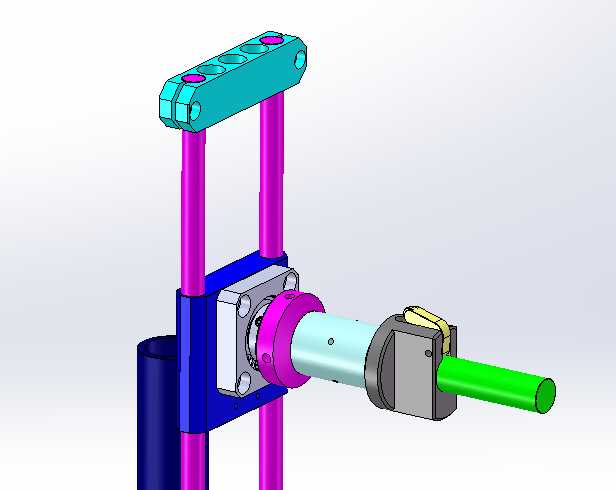

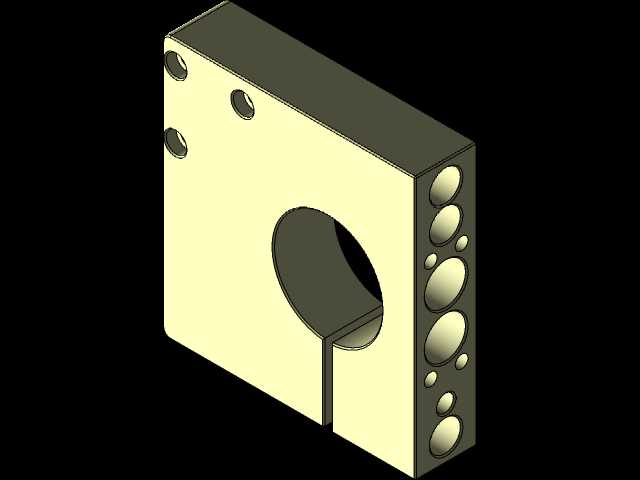

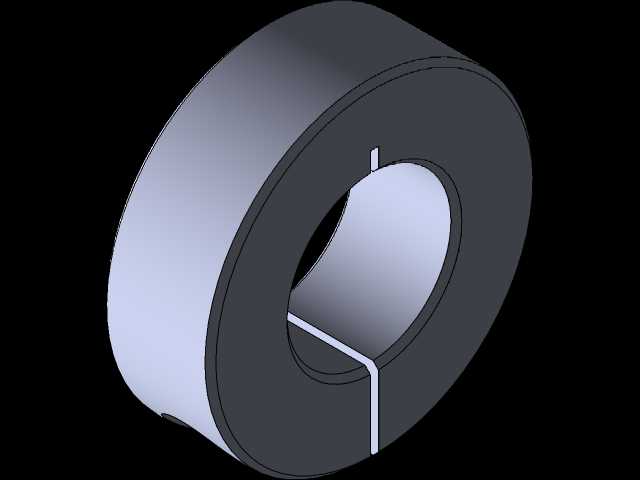

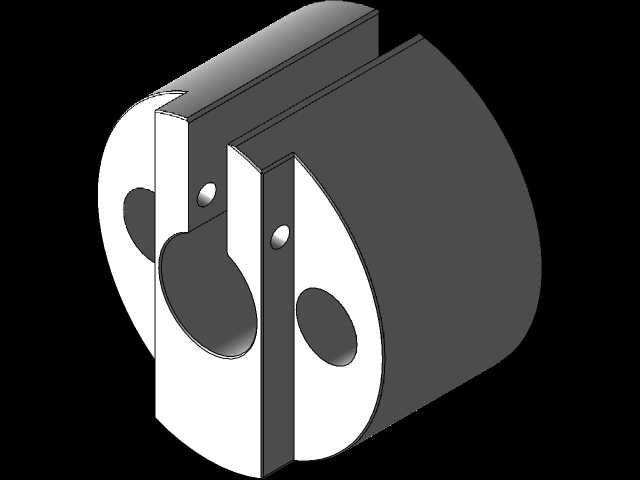

  可配合产线的取料机械手完成工件的顶出、定位动作,当旋转盘将对应工位的物料转动到取料位置时,推杆可将工件从料盘中顶出到指定取料高度,减少机械手的伸缩行程,提升取料效率。整套结构的设计思路遵循模块化装配原则,所有组件均采用螺栓拼接的方式与主立柱连接,不需要做现场焊接作业,安装调试时可根据产线的实际工位高度调整各层承载结构的安装位置,垂直方向的调整范围覆盖300mm-850mm区间,可适配不同高度的加工设备进料口要求。在结构强度校核阶段,针对底座的承重、立柱的抗倾覆能力、旋转盘的动平衡都做了对应的参数验证,下层托板的额定承载重量可达25kg,中层旋转盘单工位额定承载为8kg,可满足多数小型零部件的中转承载需求,

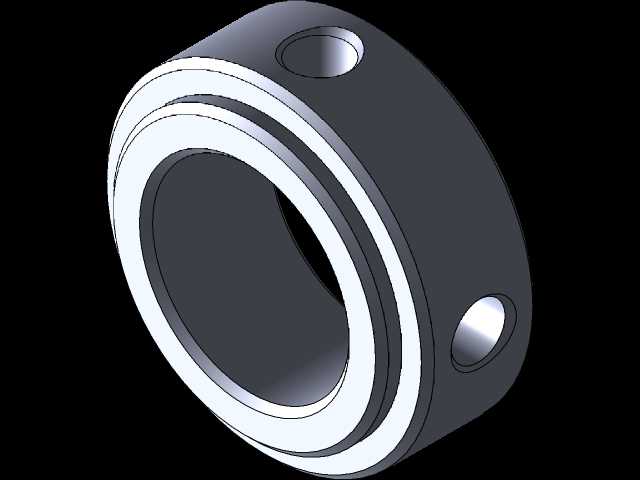

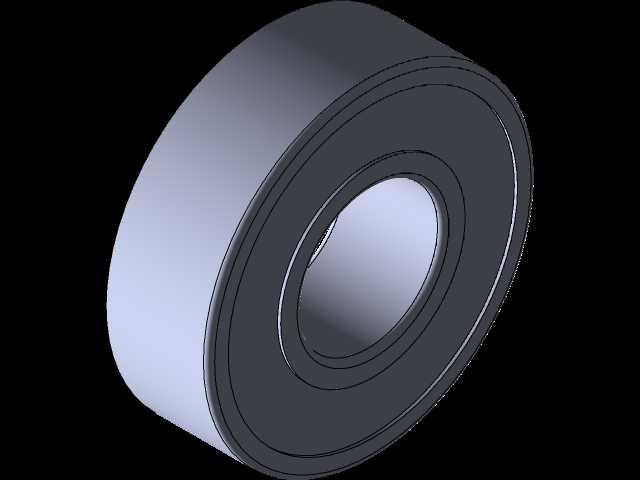

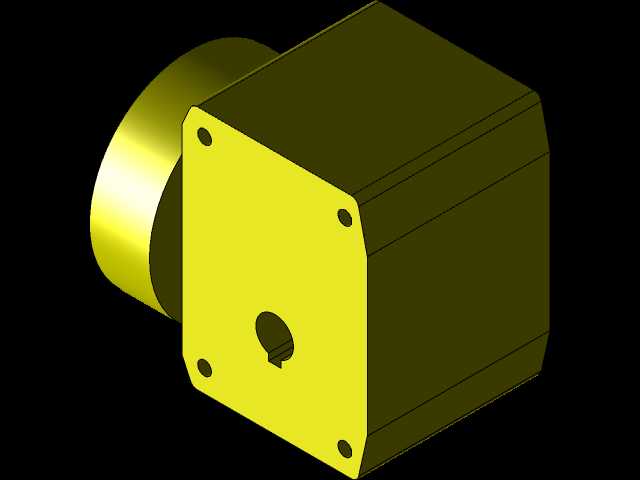

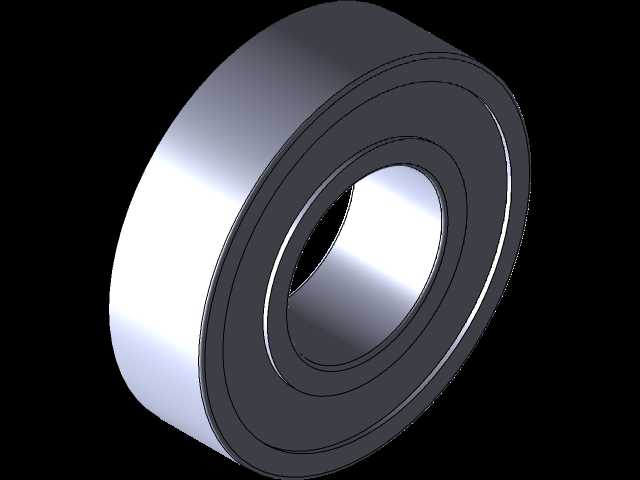

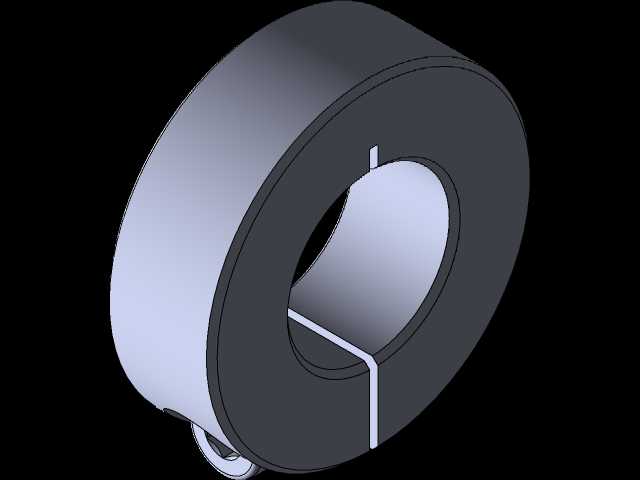

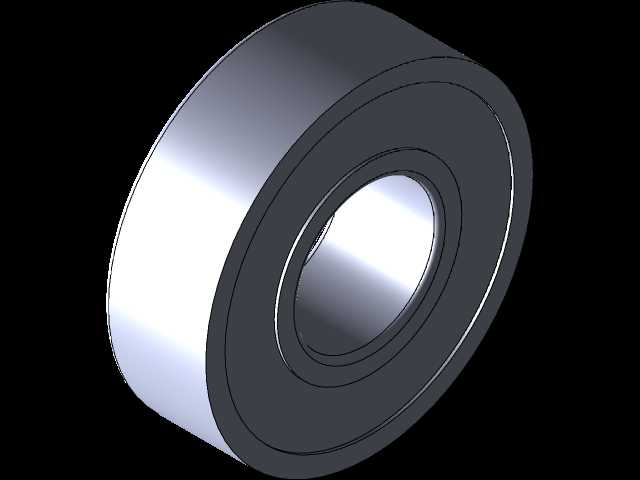

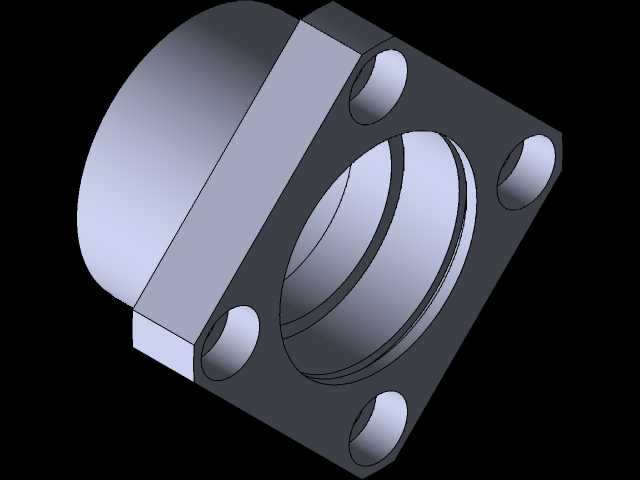

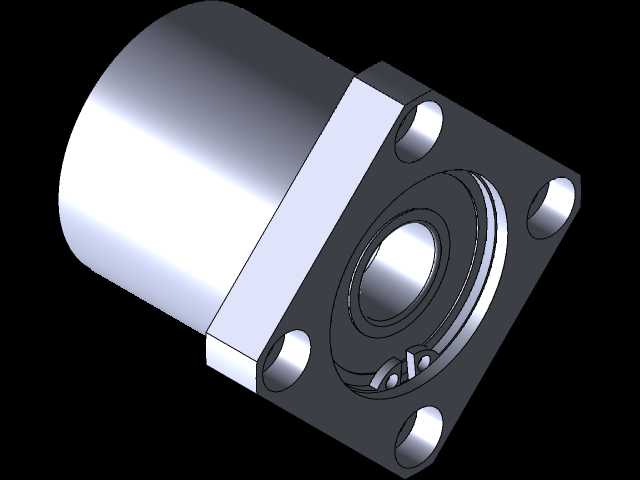

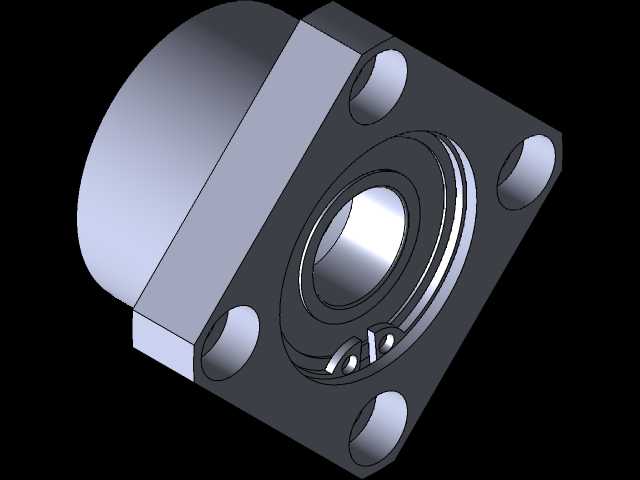

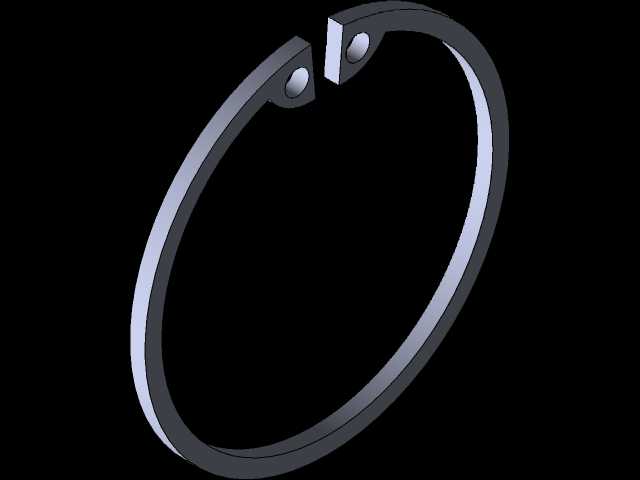

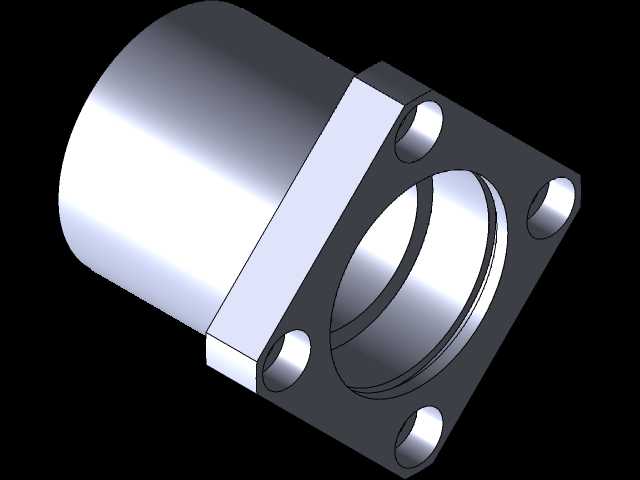

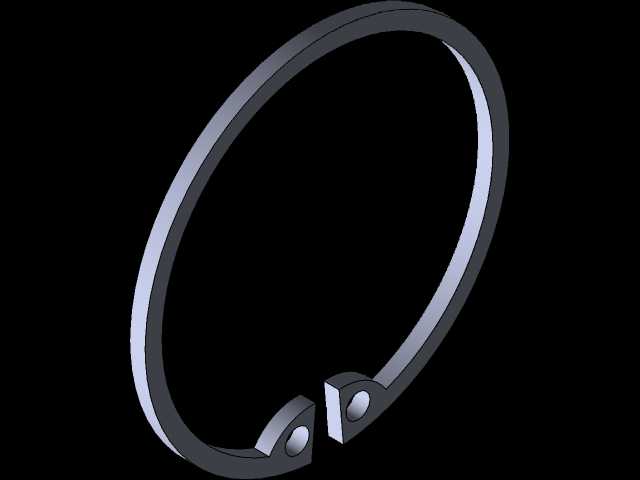

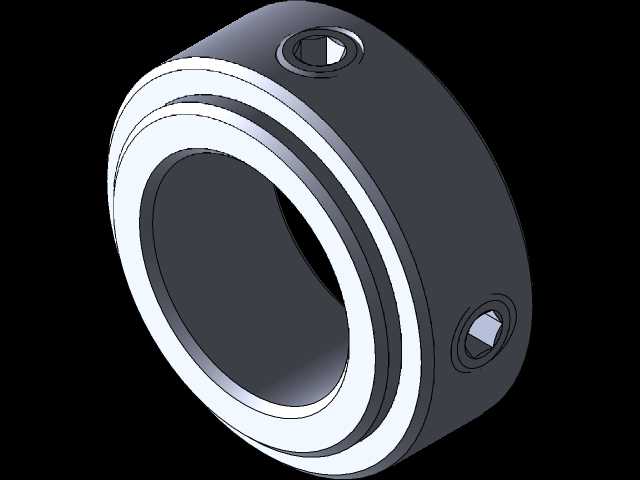

  旋转部位采用了带密封的深沟球轴承作为回转支撑,可有效阻挡车间内的切削粉尘、油污进入轴承内部,延长日常维护的周期,正常工况下的维护间隔可达到6个月以上。考虑到产线现场的兼容性,整套结构的驱动接口预留了气动与电动两种安装位,用户可根据现有产线的驱动类型选择对应的驱动组件,不需要额外做转接件的设计加工,上部的导向臂也预留了传感器安装位,可直接安装光电传感器、接近开关来检测物料的在位状态,不需要额外设计传感器安装支架。从实际使用的角度来看,这套结构相比传统的固定料架,可将单工位的上下料等待时间压缩40%左右,通过旋转盘的多工位布局,可在一个料架上同时承载4-6种不同工序的待加工工件,减少产线边的料架摆放数量,释放车间的操作空间,同时各部件的加工均采用常规的板材切割、型材加工工艺,不需要特殊的定制加工设备,后期的备件更换成本较低,适合中小型制造企业的产线升级改造使用。在安装边界的适配方面,整套结构的最大回转半径为380mm,安装时只需要保证回转范围内无其他设备干涉即可,不需要对现有产线的布局做大幅调整,上部取料臂的最大伸出长度为220mm,可覆盖多数加工设备的进料口位置,当需要适配更大尺寸的物料时,只需要更换对应长度的托板与旋转盘即可,核心的立柱与底座部件可通用,降低了后续的改造成本。
