PLC控制可倾角调节重力压铸设备结构

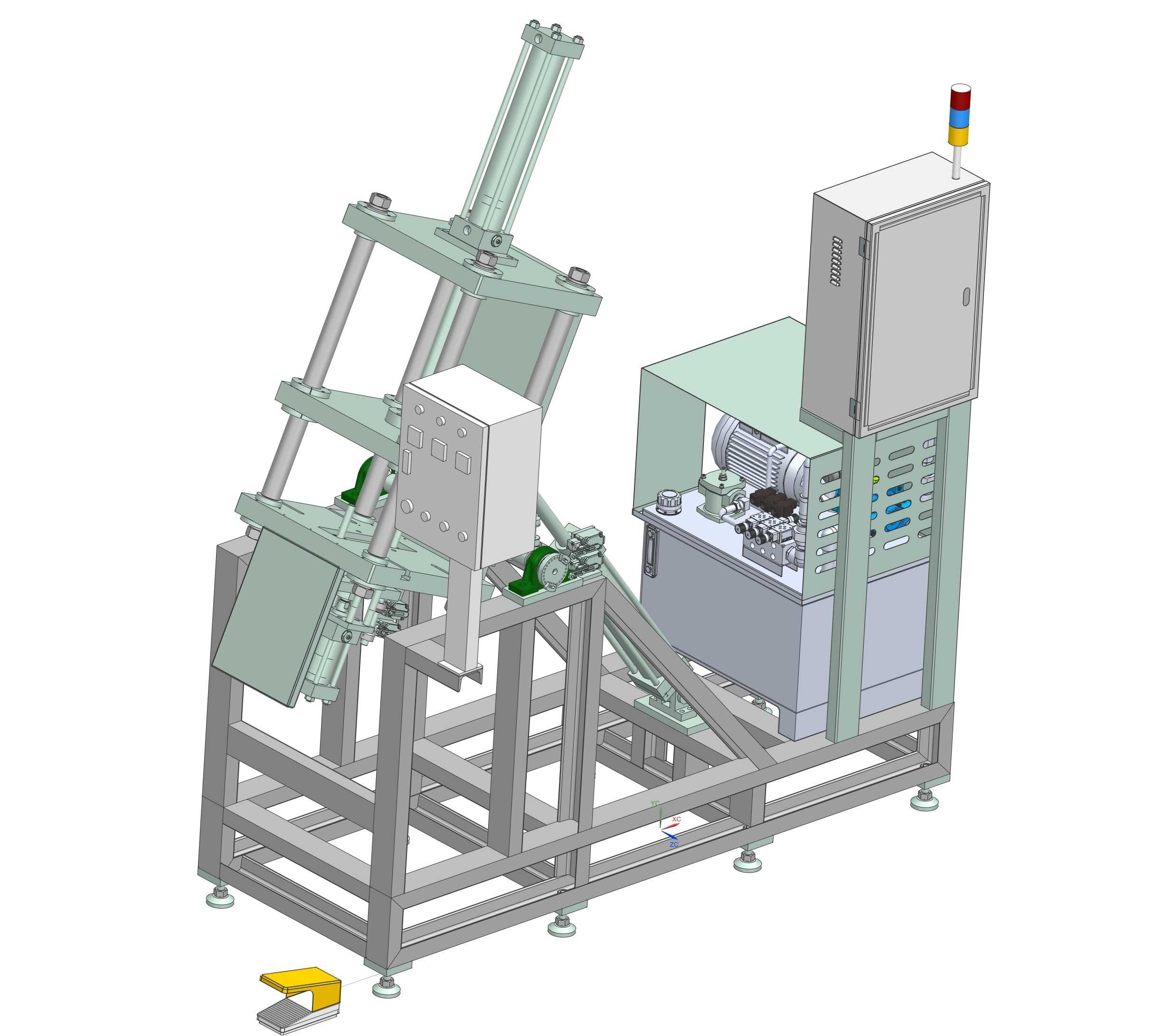

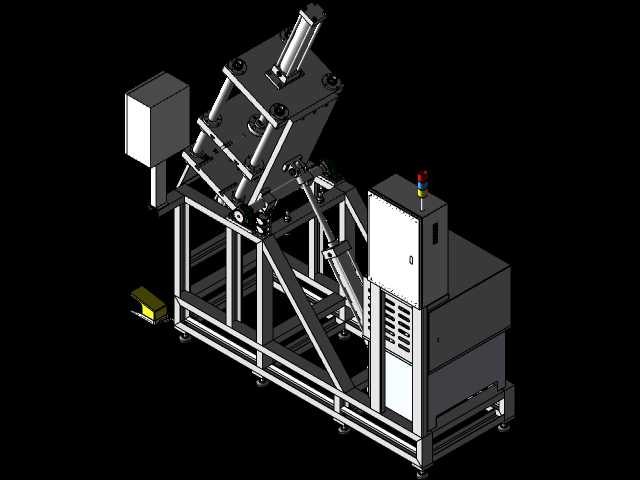

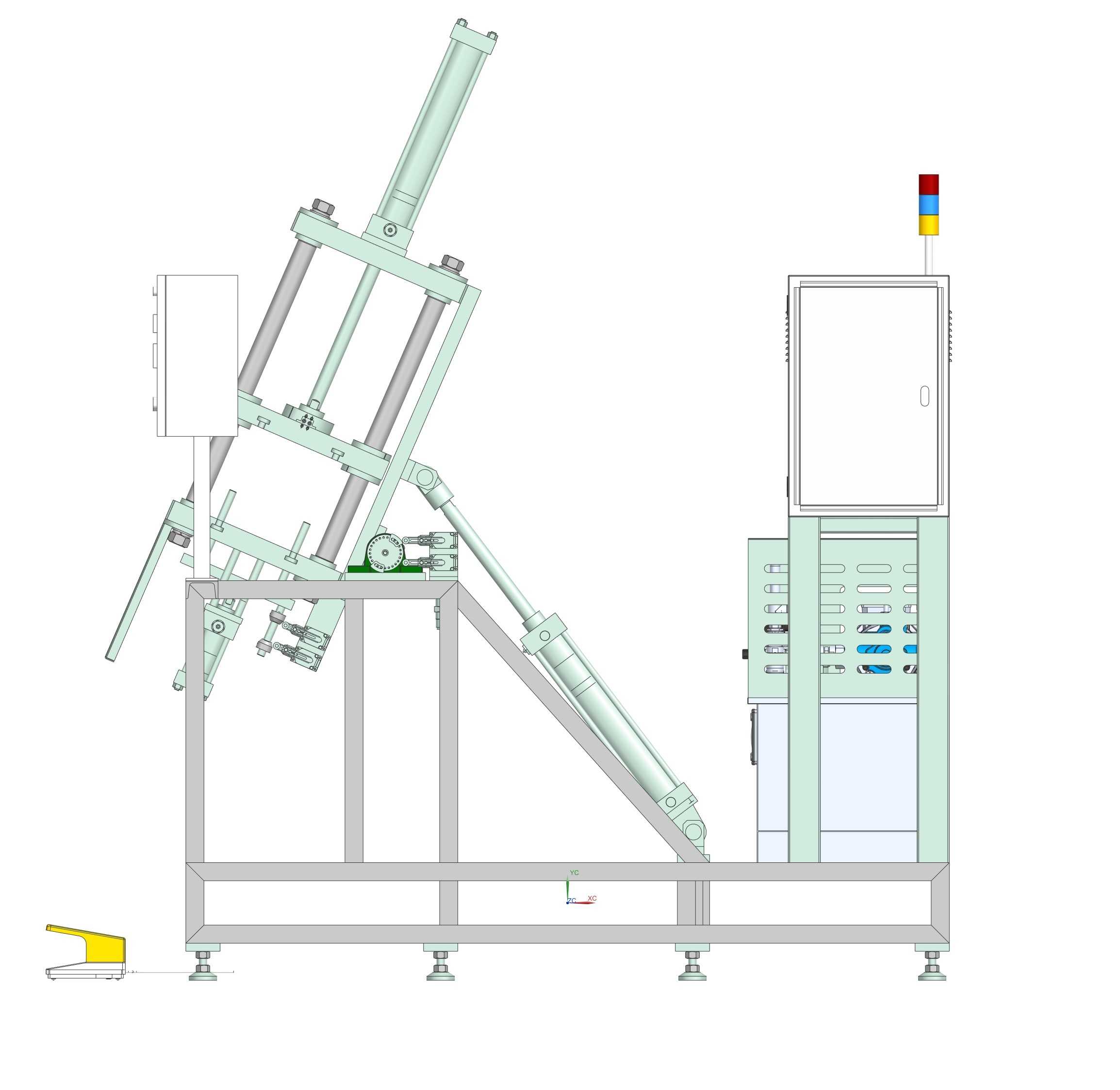

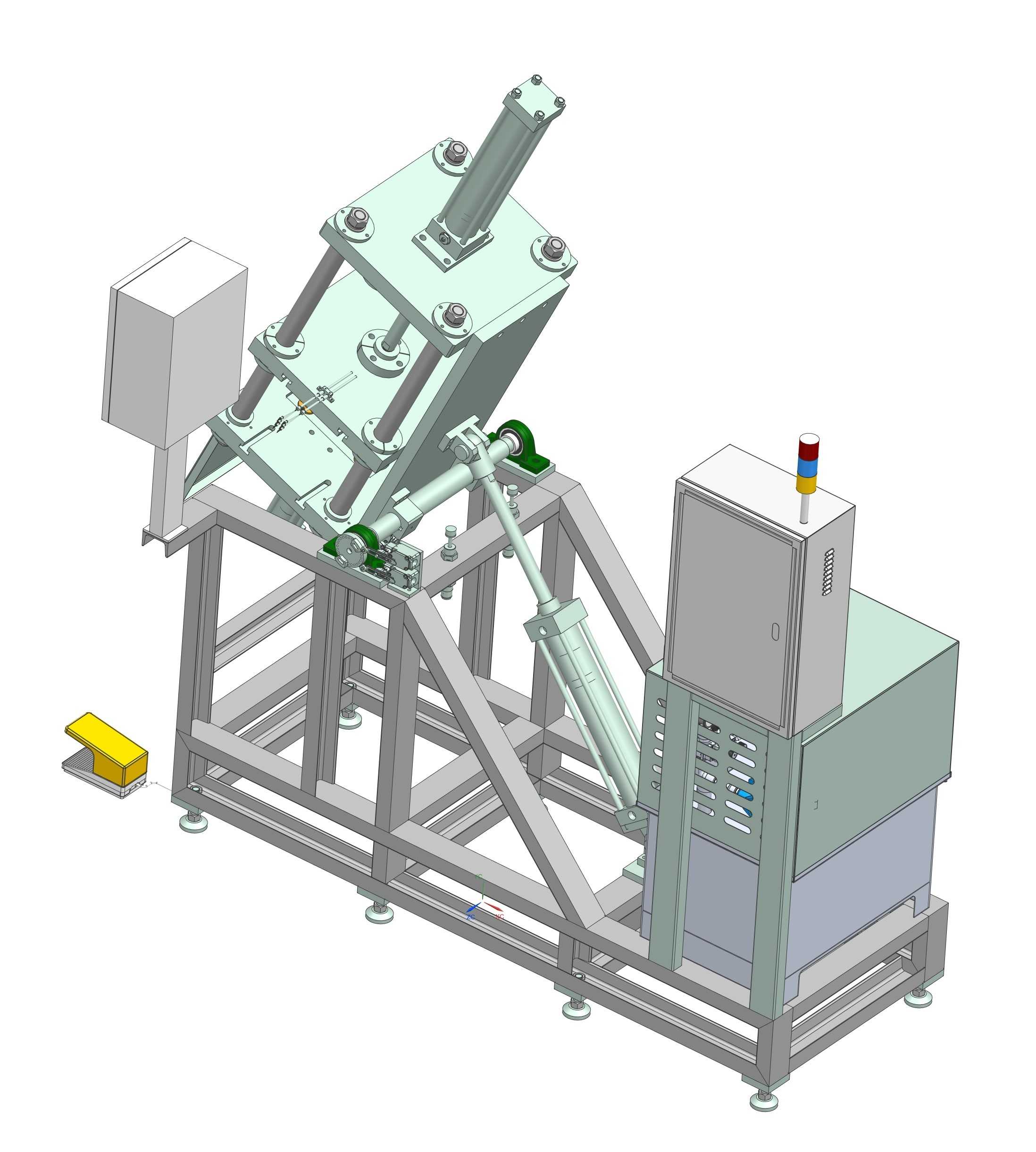

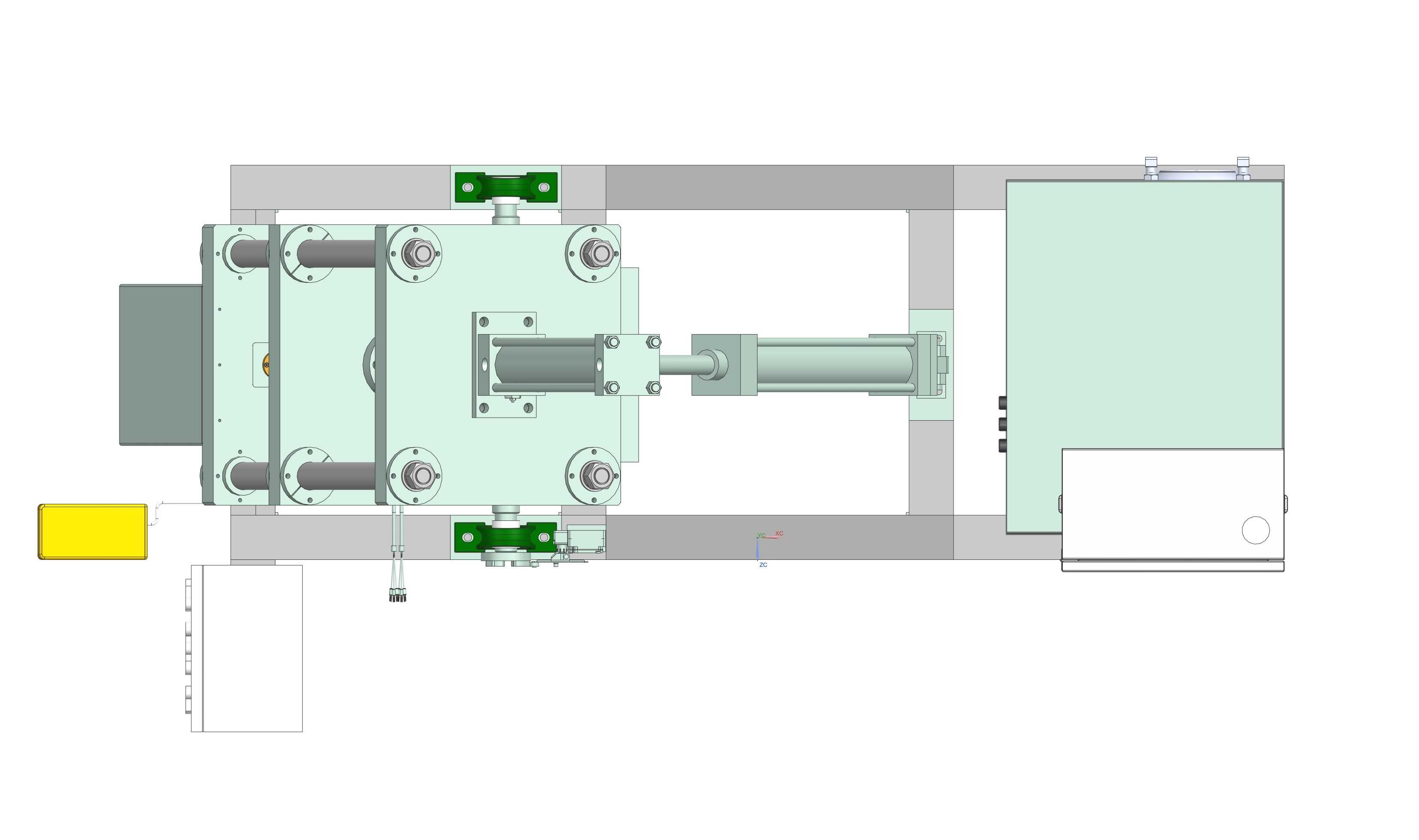

　　在有色合金小件批量铸造生产场景中，常规固定式重力浇铸设备常面临浇注角度固定、排气排渣路径不可调、人工开模合模劳动强度大的痛点，这套倾斜式重力压铸结构正是针对这类工况做的定向优化设计，整套设备采用方管焊接型材做主体承力框架，底部预留可调脚轮安装位与地脚螺栓固定孔，安装时可根据车间地坪平整度调整支撑高度，整体占地边界控制在长2.8米、宽1.6米、高2.1米范围内，既可以单独布置在铸造工段单工位使用，也可以对接后续冷却、切边流水线做连线生产。设备的核心运动逻辑围绕倾转动作展开，上模安装平台通过双侧铰接支座与主框架连接，倾转动力采用铰接式液压缸驱动，设计阶段特意将油缸铰接点的力臂做了加长处理，避免满载荷浇注时出现启动压力跳变、

　　倾转卡顿的问题；倾转的起始角度、终止角度、开模角三个核心参数全部接入PLC控制系统做闭环调节，操作人员可以根据不同铸件的浇注工艺要求，在操作面板上直接设定角度阈值，同时可分段调整倾转过程的减速速度，在金属液充型到浇道关键截面位置时自动降低倾转速率，减少金属液紊流卷气、渣孔缺陷的产生概率，相比人工手动倾转的设备，工艺参数一致性可提升40%以上，同批次铸件的尺寸公差波动范围能压缩到更小的区间。合模机构采用多导柱导向结构，上模固定板配置四个可调式锁紧压块，合模到位后通过机械锁止结构配合液压保压，避免浇注过程中金属液压力顶开模缝产生飞边，开模动作同样由独立液压缸驱动，开模行程可根据模具厚度做0-450mm范围的调节，

　　适配不同高度的金属模具安装需求。设备右侧集成独立电气控制柜，柜内分层排布PLC主机、IO模块、液压阀组驱动单元、电源保护器件，柜顶加装三色状态指示灯，可直观显示设备运行、故障、待机三种状态，操作面板倾斜布置在控制柜正面，高度匹配站立操作的人体工程学要求，所有参数调整、手动点动、自动循环启动按钮都集中布置在面板易操作区域，降低新操作人员的培训成本。框架左侧预留了安全脚踏开关的安装位置，脚踏开关采用防滑黄色防护外壳，接线全部走框架内部的穿线线槽，避免车间金属碎屑、浇注飞溅物损坏线缆，合模、倾转的动作触发可选择面板操作或者脚踏操作，适配不同操作习惯的一线作业人员。设计过程中对所有运动部件的干涉边界做了全行程校核，倾转过程中模架与主框架、

　　液压缸与电气柜、管路拖链与结构件之间都预留了不小于20mm的安全间隙，液压管路沿框架内侧排布并做管夹固定，高温区域靠近浇注位的管路额外加装隔热防护套，避免长期受金属液烘烤加速管路老化。整套结构的受力点都做了加强筋焊接处理，主框架焊接后整体去应力退火再做机加工，保证长期满载荷运行下框架形变量控制在允许范围内，模具安装面的平面度、铰接孔的同轴度都符合铸造设备的通用精度要求，设备安装时不需要额外做复杂的地基处理，只要地坪承重满足每平方米5吨的要求即可就位调试，适合中小型铸造车间做工艺升级时替换老旧的固定式浇铸设备，也可用于新建铸造产线的工位配置，覆盖铝合金、锌合金等有色合金的中小型壳体、支架类零件的重力铸造生产需求。
