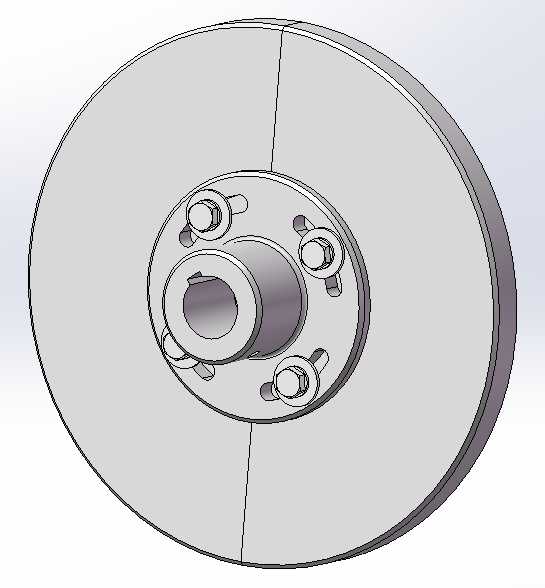

在自动化装配、轻工包装、纺织机械以及专用机床的进给工位中,盘形凸轮是实现周期性往复动作、精准时序控制的核心传动部件,传统一体式盘形凸轮在长期使用后,轮廓磨损会导致整个零件报废,且初始安装时的相位调整需要反复拆装轴端紧固件,对产线调试和后期维护的效率影响较大。这款分体式盘式凸轮的设计,正是针对传统一体式凸轮的使用痛点做的结构优化,整体采用两段式剖分结构,在完成整体轮廓的精加工后,通过线切割工艺将成型的凸轮本体沿中心对称面切为两个半环结构,剖分面经过精密研磨处理,合装后轮廓面的接缝错位量控制在0.02mm以内,不会对从动件的运动轨迹产生冲击。

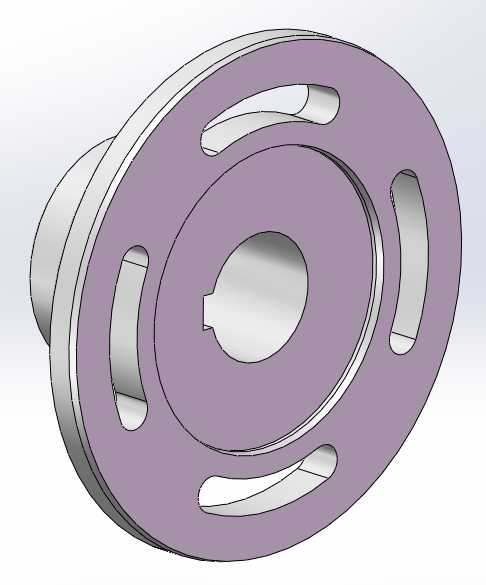

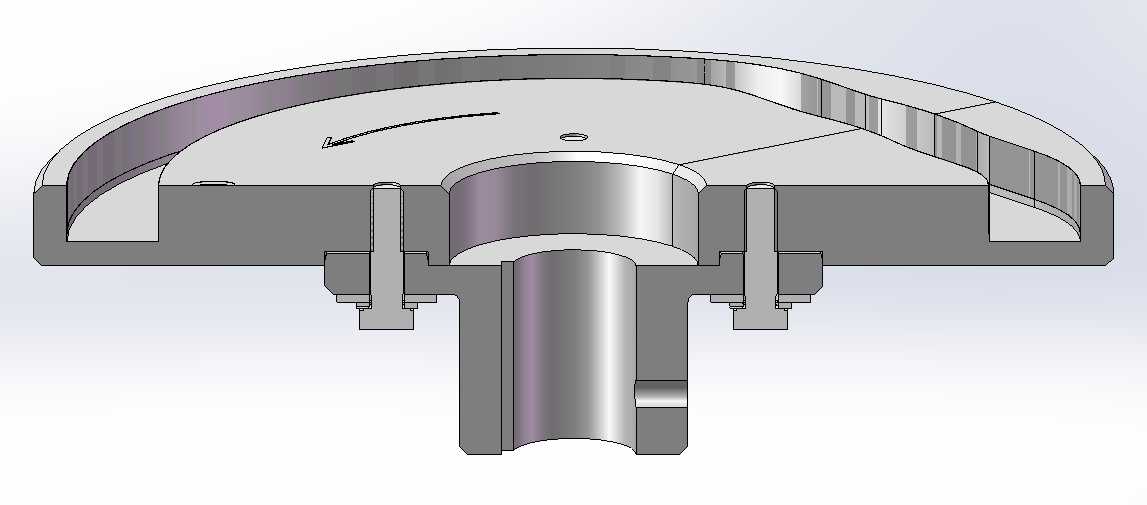

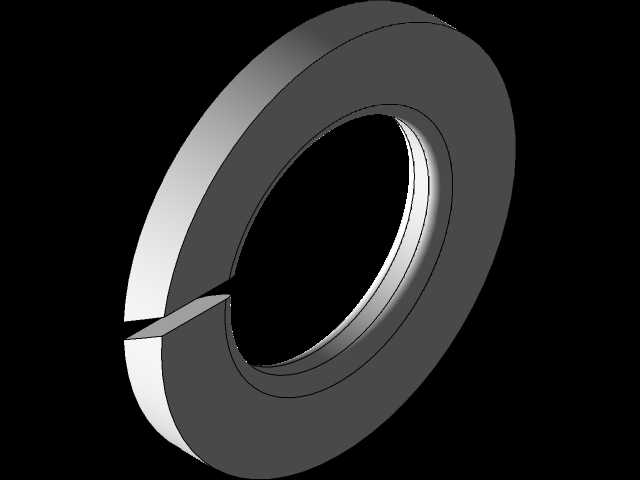

从安装边界来看,凸轮中心设置有带键槽的安装衬套孔,可直接适配标准直径的主驱动轴,键槽尺寸符合通用传动件的配合公差要求,不需要额外定制转接轴套;凸轮本体上均匀布置四个沉头安装孔,用于将两个半环结构锁紧固定在中心衬套上,同时衬套与驱动轴之间采用紧定螺钉辅助周向定位,既保证了传动过程中的连接刚性,又能在需要调整凸轮相位时,仅松开沉头螺钉即可转动凸轮本体调整工作角度,不需要将整个凸轮从轴端完全拆下,大幅缩短了设备调试和正时校准的时间。

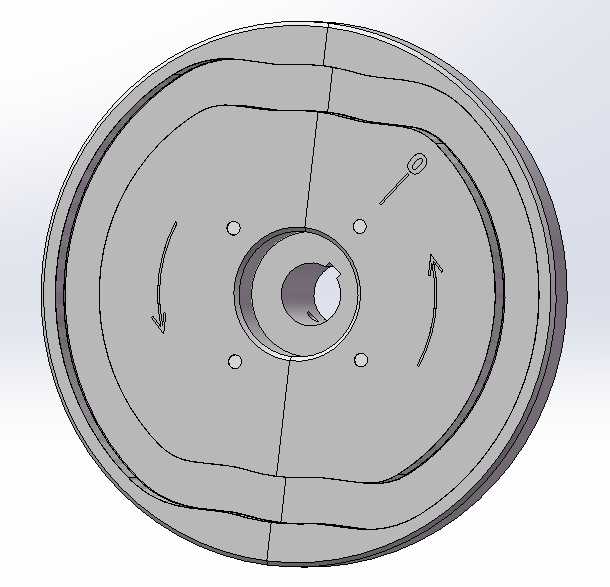

功能特性方面,这款凸轮的轮廓曲线按照从动件的运动规律做了分段优化,升程段采用修正等速运动曲线,降低从动件启动和停止阶段的刚性冲击,回程段采用简谐运动曲线,保证回位动作的平稳性,适合中低速、中等负载的间歇传动场景。相比一体式凸轮,分体结构的优势还体现在维护成本控制上,当凸轮轮廓某一段出现异常磨损时,可单独更换对应的半环部件,不需要整体替换整个凸轮,减少了备件库存的压力。
设计过程中,需要重点控制剖分面的位置精度,两个半环合装后的同轴度公差要控制在0.03mm以内,端面跳动不超过0.02mm,避免高速转动时出现动平衡问题;凸轮轮廓面的粗糙度要求达到Ra1.6,减少与从动件滚子接触时的摩擦磨损,延长部件使用寿命。中心衬套与凸轮半环的配合面采用H7/k6的过渡配合,保证合装后不会出现径向窜动,传递扭矩时两个半环受力均匀,不会在剖分面处出现应力集中导致的开裂问题。
实际应用场景中,这类分体可调凸轮常被用在多工位转盘设备、自动送料机构、药品包装机的推料工位上,这类场景往往需要根据不同的生产产品调整动作时序,传统一体式凸轮调整相位需要拉马拆卸、重新找正,单次调整耗时往往在半小时以上,而采用这款分体结构的凸轮,仅需松开四个锁紧沉头螺钉,即可在轴上转动调整相位,调整完成后锁紧螺钉即可恢复生产,单次调整时间可压缩至五分钟以内,大幅提升了多品种小批量生产场景下的设备换型效率。同时,两段式结构在安装时不需要拆解轴系上的其他传动部件,对于已经装配完成的设备做凸轮更换或升级时,可直接在轴上完成两个半环的拼合安装,不需要拆卸相邻的轴承、齿轮等零件,降低了现场维护的操作难度。

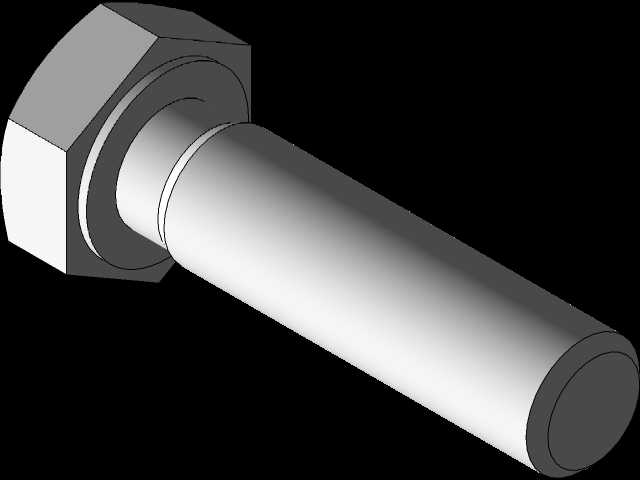

从结构强度校核的角度,凸轮本体采用45号钢调质处理,剖分面处的连接螺钉选用12.9级内六角圆柱头螺钉,可承受最大150N·m的传递扭矩,满足多数中轻载自动化设备的传动需求;凸轮外轮廓的最大直径根据常用安装空间做了标准化设计,安装时不需要额外扩大周边的避让空间,可直接替换同规格的传统一体式盘形凸轮,具备较好的互换性。
