手柄自动涂覆作业专用设备结构设计

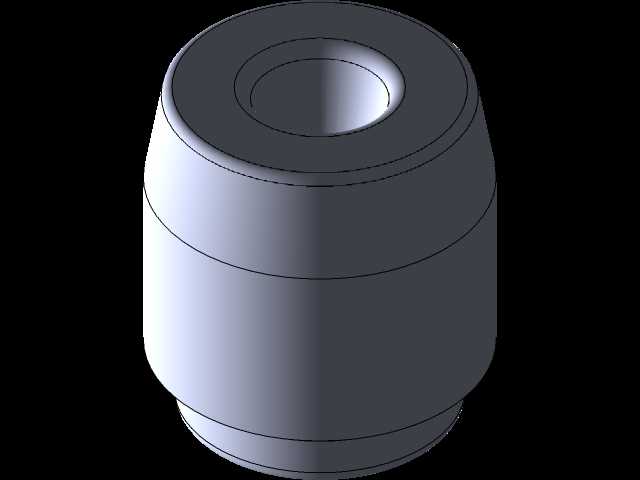

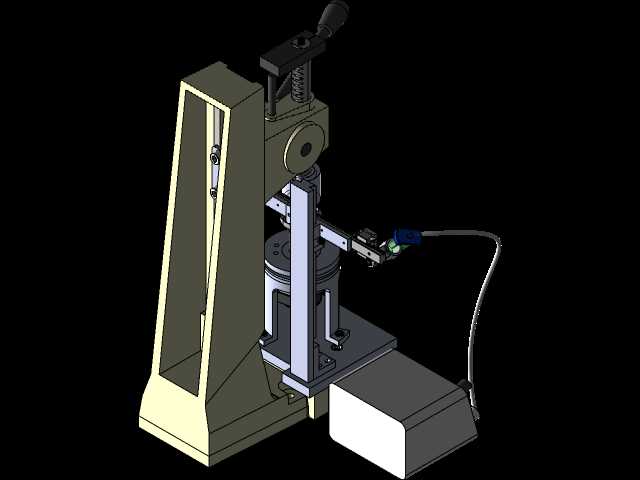

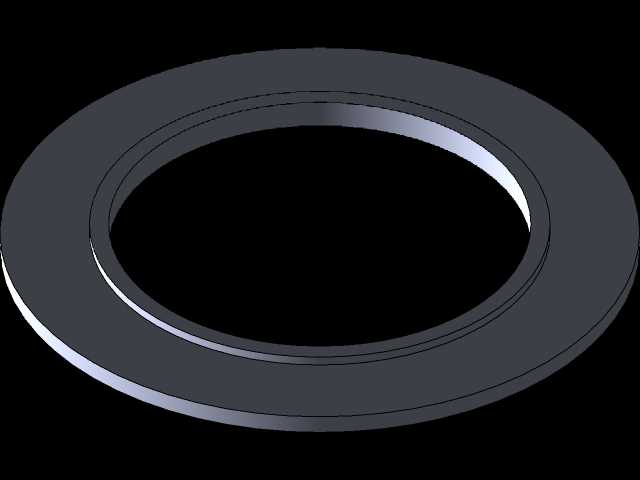

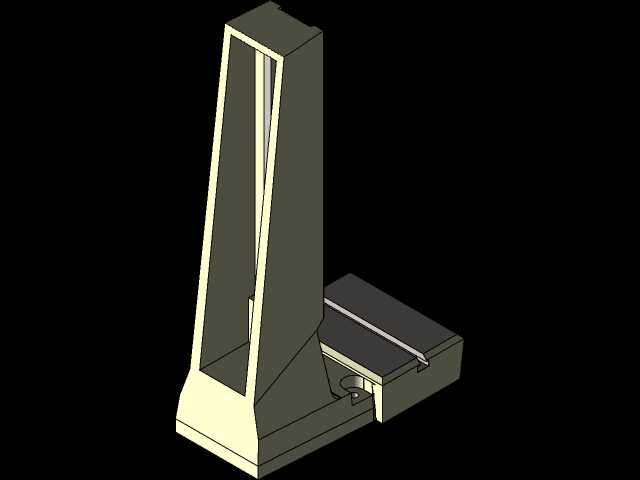

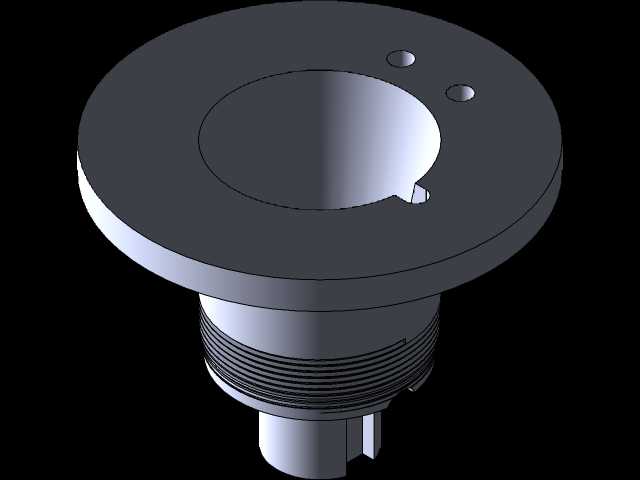

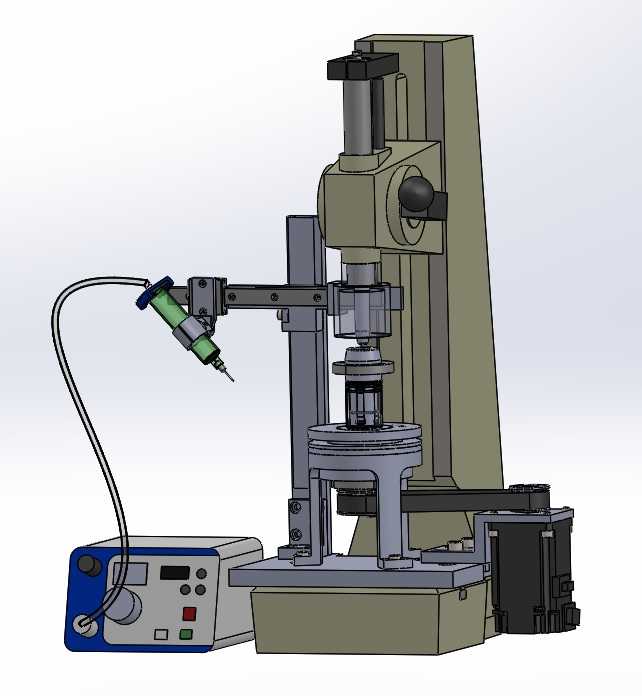

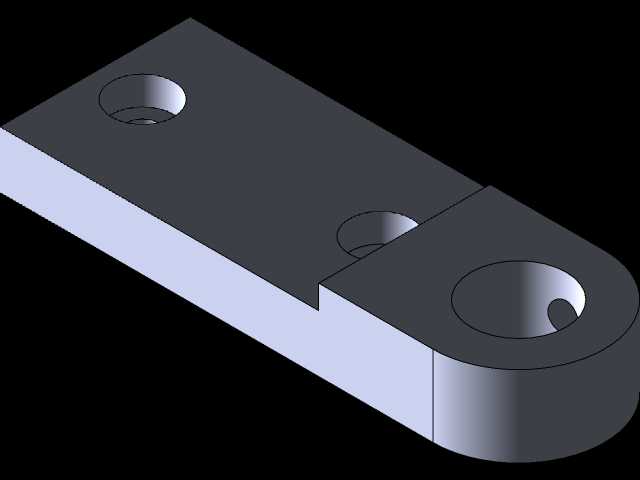

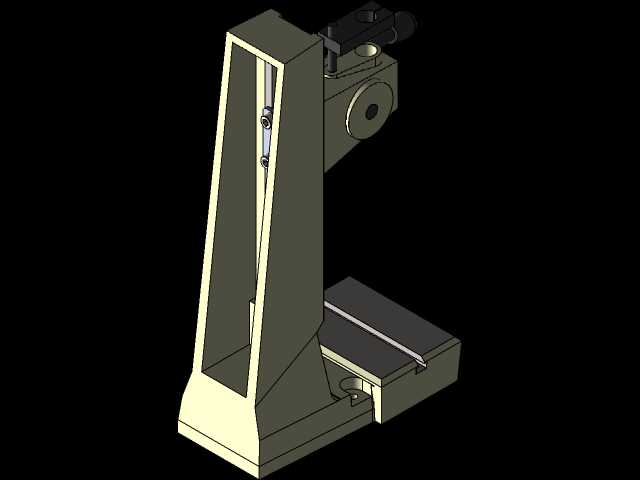

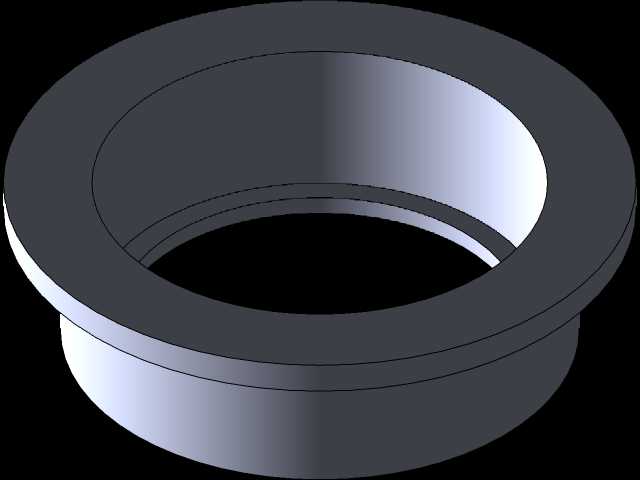

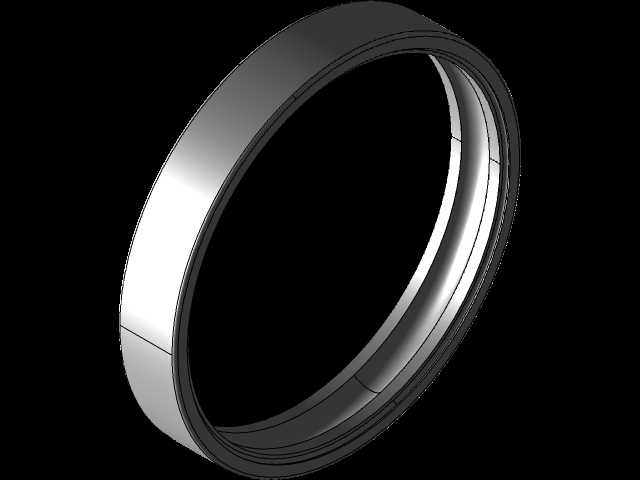

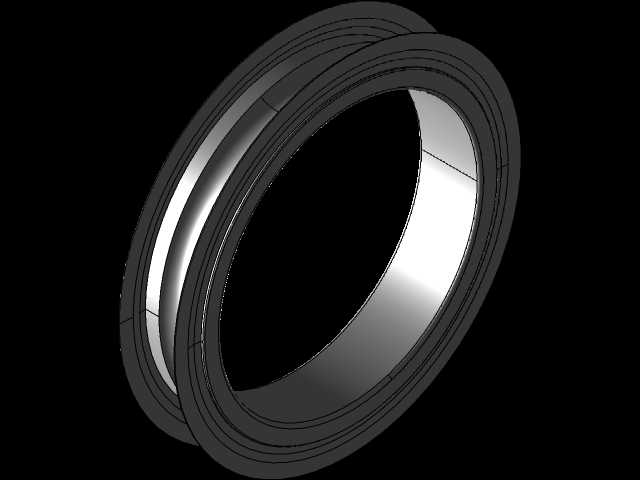

　　这套设备主要面向小尺寸手柄类零件的表面涂层涂覆作业场景，常见于五金工具、小型塑胶配件的表面处理工序，可替代传统人工手持涂覆的作业方式，解决人工涂覆厚度不均、涂层边界一致性差、作业效率波动大的实际生产问题。设备整体采用立式悬臂布局，主支撑立柱采用加厚铸铁材质的床身结构，底部通过地脚螺栓与车间混凝土地面固定，安装时需保证立柱安装面的平面度公差不超过0.02mm/m，避免长期运行后悬臂机构出现下沉偏移。设备的核心作业单元分为工件装夹工位、涂覆执行机构、驱动进给模块三个部分，其中工件装夹工位设置在床身中部的回转工作台上，工作台采用三爪自定心卡盘结构，可适配直径8mm到35mm范围内的杆状手柄类工件，

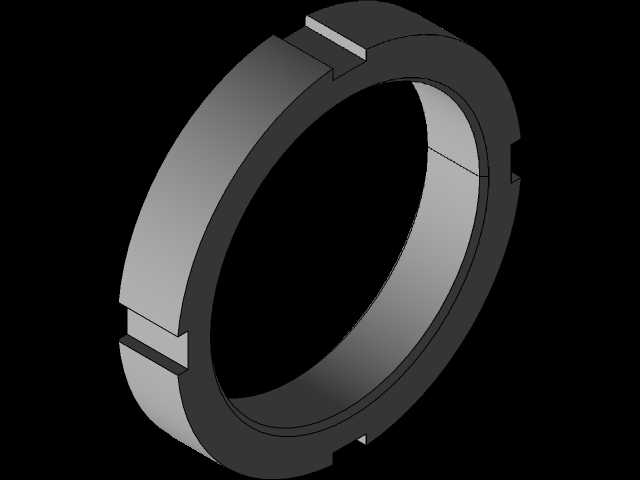

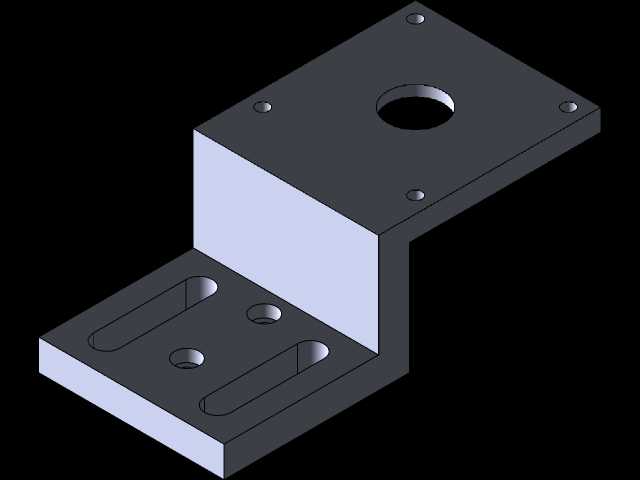

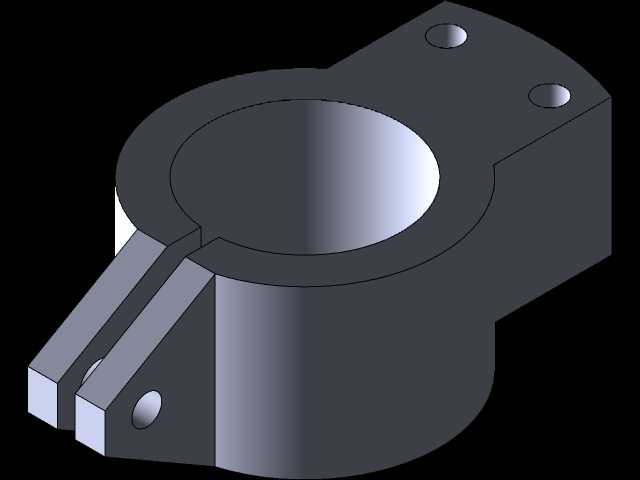

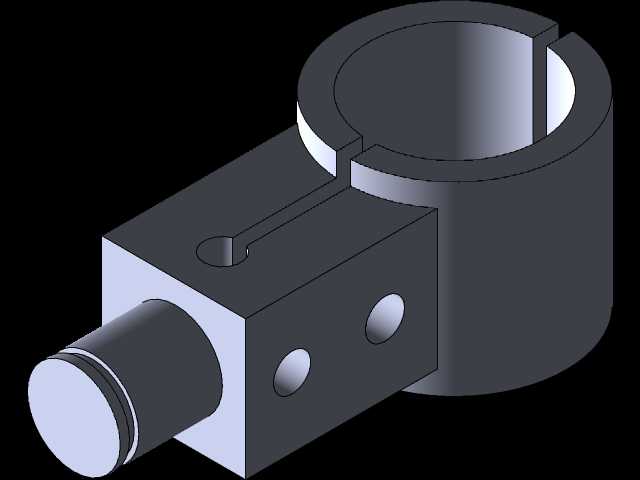

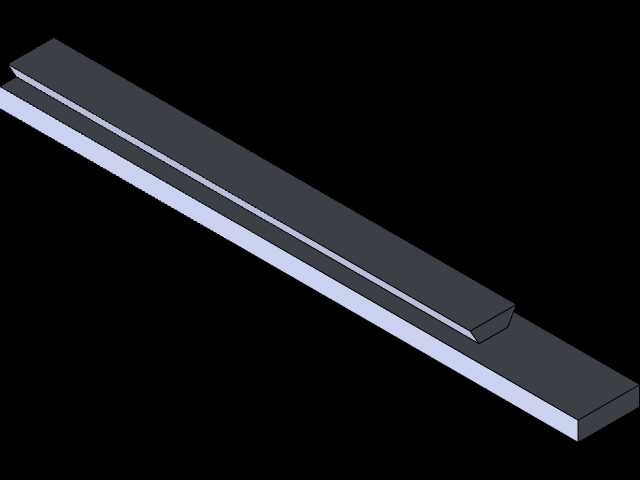

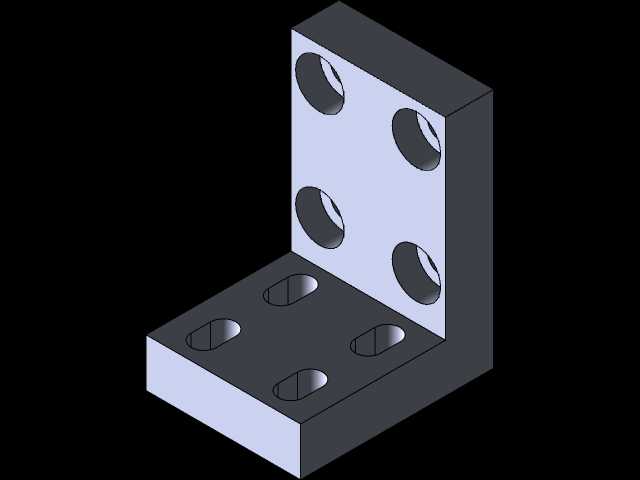

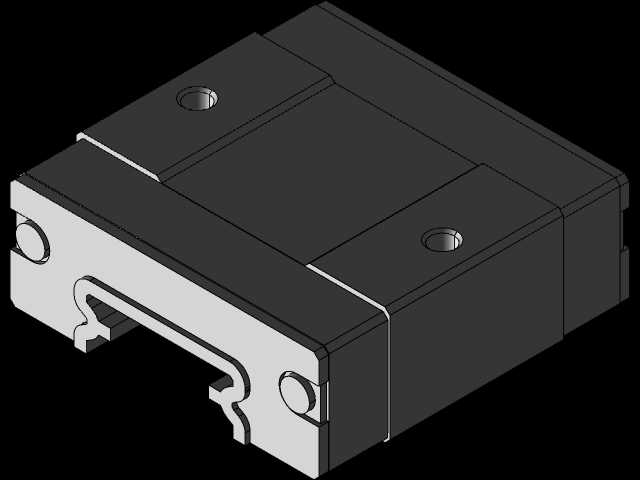

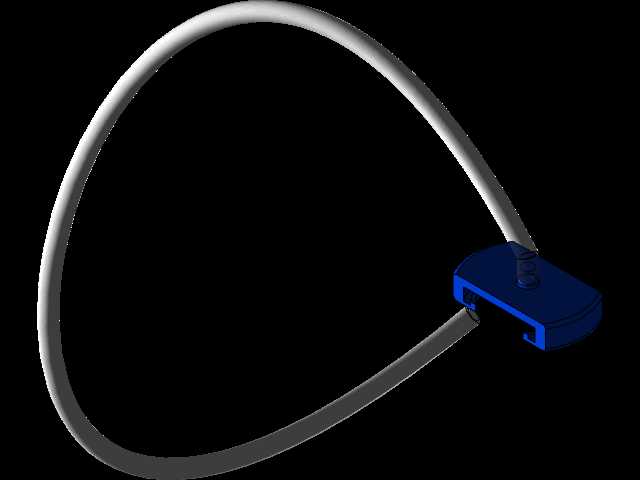

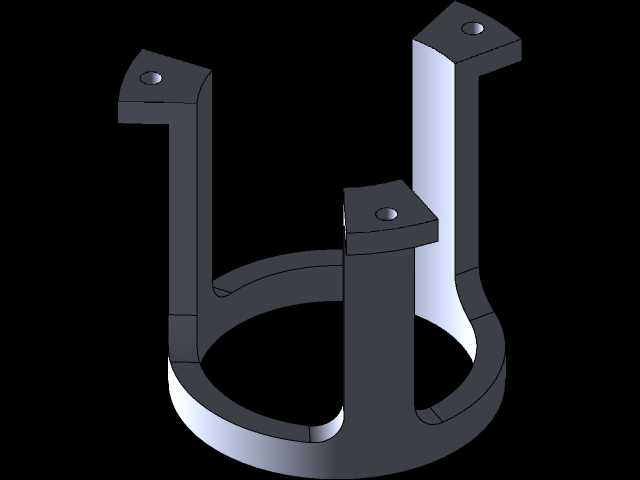

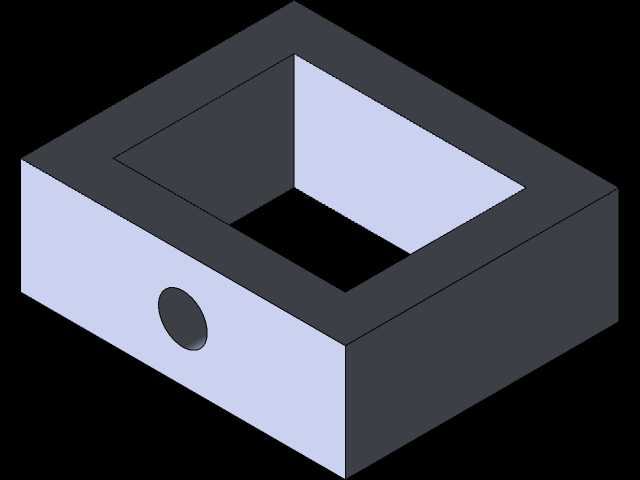

　　装夹时工件的轴向定位通过底部的可调定位块实现，可根据不同长度的手柄调整装夹伸出量，保证涂覆作业段的位置精度。涂覆执行机构采用横向悬臂搭载的点胶阀组件，悬臂通过线性导轨与主立柱连接，可实现竖直方向的升降调整与水平方向的进给移动，点胶阀通过快装支架固定在悬臂末端，支架预留了角度调节槽，可根据涂层的涂覆角度要求调整点胶阀的倾斜角度，调整范围覆盖0到45度，适配不同端面形状的手柄涂覆需求。点胶阀的供料管路连接至侧边独立放置的储料控制箱，控制箱集成了压力调节、流量控制、参数显示模块，可根据涂料的粘度特性调整供料压力，压力调节范围覆盖0.1MPa到0.8MPa，保证不同粘度的防护涂层、粘接涂层都能稳定出胶，不会出现断胶、滴胶的问题。

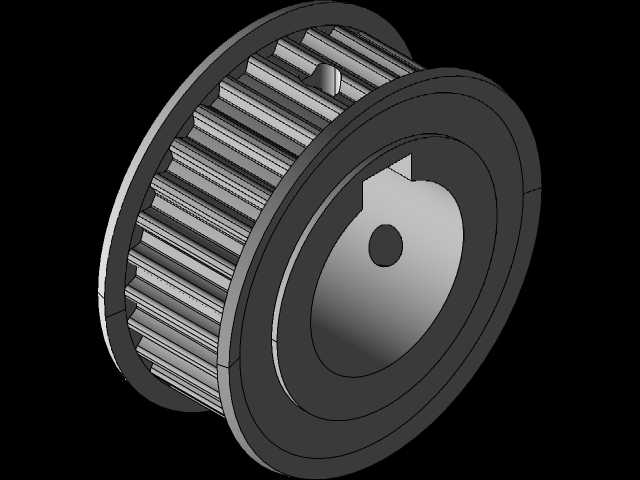

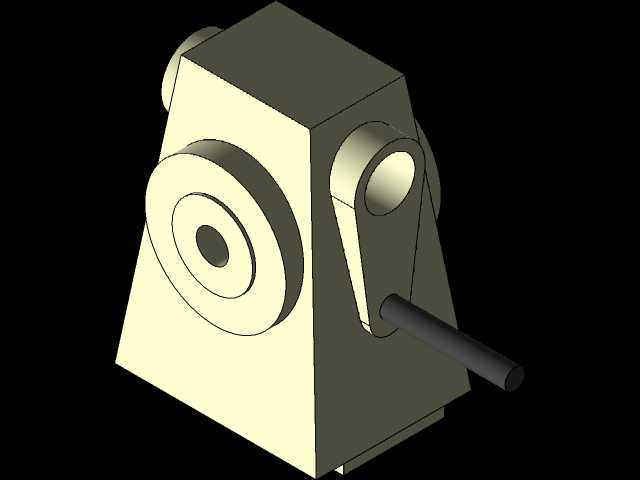

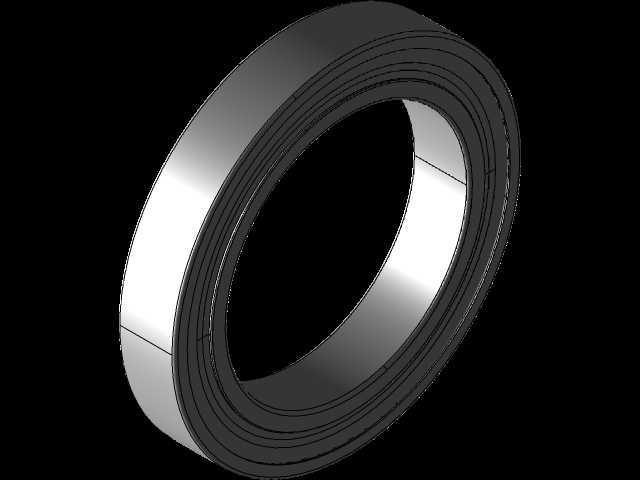

　　设备的驱动部分，工作台回转采用伺服电机搭配谐波减速器的传动结构，回转速度可在0到30rpm范围内无级调整，配合悬臂的水平进给速度，可实现螺旋式均匀涂覆，涂层厚度可通过调整进给速度与出胶量实现精准控制，厚度公差可控制在±0.05mm范围内，满足多数手柄类零件的涂层厚度要求。在安装边界方面，设备整体占地尺寸约为长850mm、宽620mm、高1100mm，侧边放置的储料控制箱尺寸为长280mm、宽220mm、高160mm，安装时需在设备后侧预留至少150mm的走线与维护空间，左侧预留300mm的上下料操作空间，避免与周边其他设备产生干涉。设备的操作面板集成在储料控制箱正面，设置有启动、停止、急停、速度调节、压力调节的实体按键与旋钮，

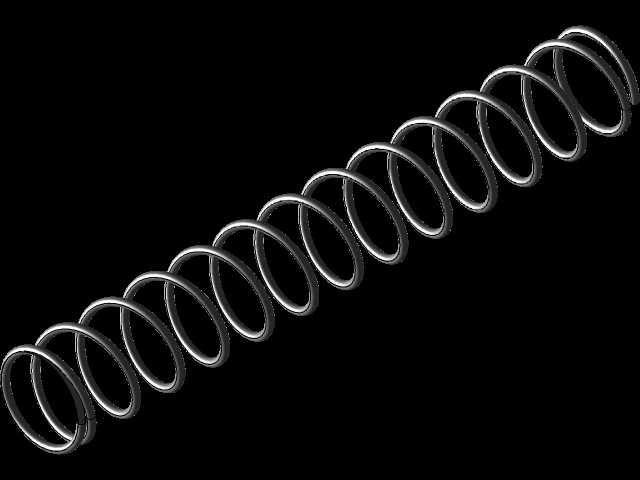

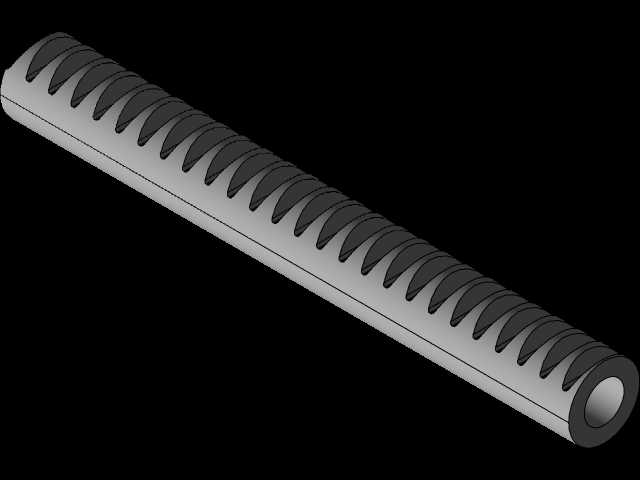

　　操作人员完成工件装夹后，按下启动按钮即可自动完成整个涂覆循环，涂覆完成后工作台自动停在初始装夹位置，方便操作人员更换工件。结构设计过程中，针对涂覆作业容易出现的涂料飞溅问题，在工作台外围设置了可快拆的透明防护挡板，挡板采用亚克力材质，通过插槽结构固定在工作台底座上，日常清理时可直接抽出擦拭，不需要拆卸其他结构件。悬臂的配重采用内置式弹簧配重结构，可平衡悬臂与点胶阀组件的重量，降低竖直方向驱动电机的负载，同时避免悬臂在断电状态下出现下滑坠落的安全隐患。所有传动导轨的位置都设置了可伸缩的风琴防护罩，防止作业过程中涂料雾滴、车间粉尘进入导轨滑块内部，延长传动部件的维护周期，日常维护仅需按照每3000作业小时的周期补充润滑脂即可。针对不同规格的手柄产品，设备的工装夹具采用模块化快换设计，更换不同夹持范围的卡爪仅需松开三个固定螺钉即可完成，整个换型过程不超过10分钟，适配多品种小批量的手柄涂覆生产需求。设备的电气走线全部通过立柱内部的穿线腔布置，外部仅预留连接储料箱的航空插头，避免线缆外露被涂料污染，同时也降低了车间作业过程中线缆被剐蹭损坏的风险。
