手柄表面涂层加工专用设备结构设计

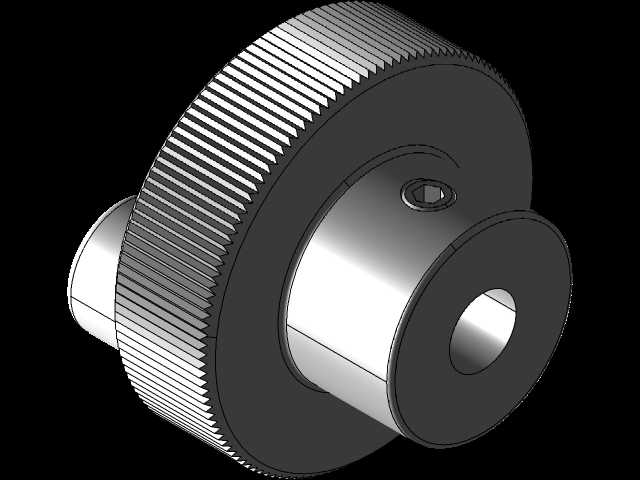

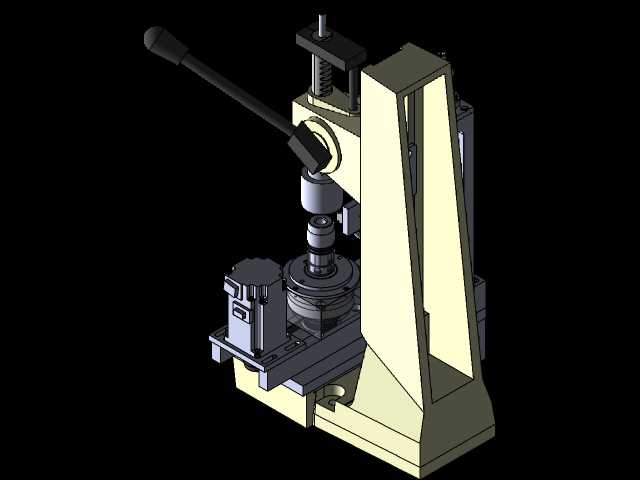

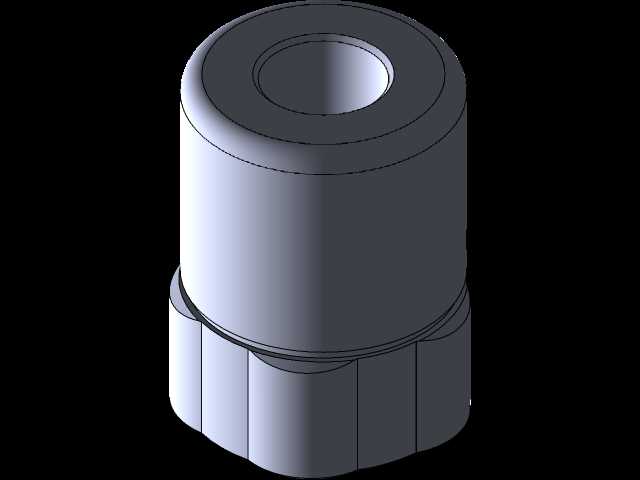

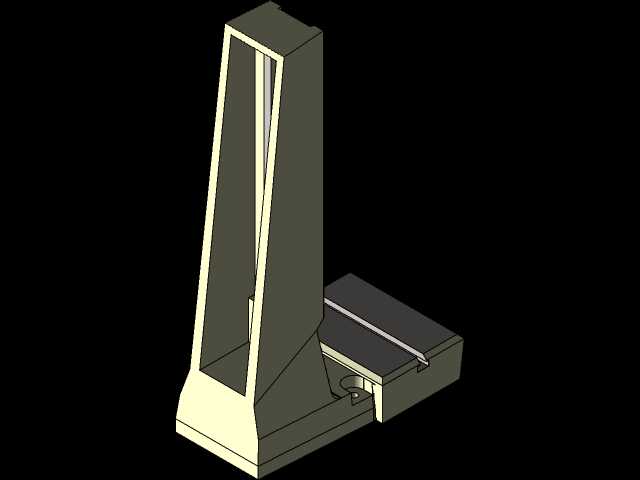

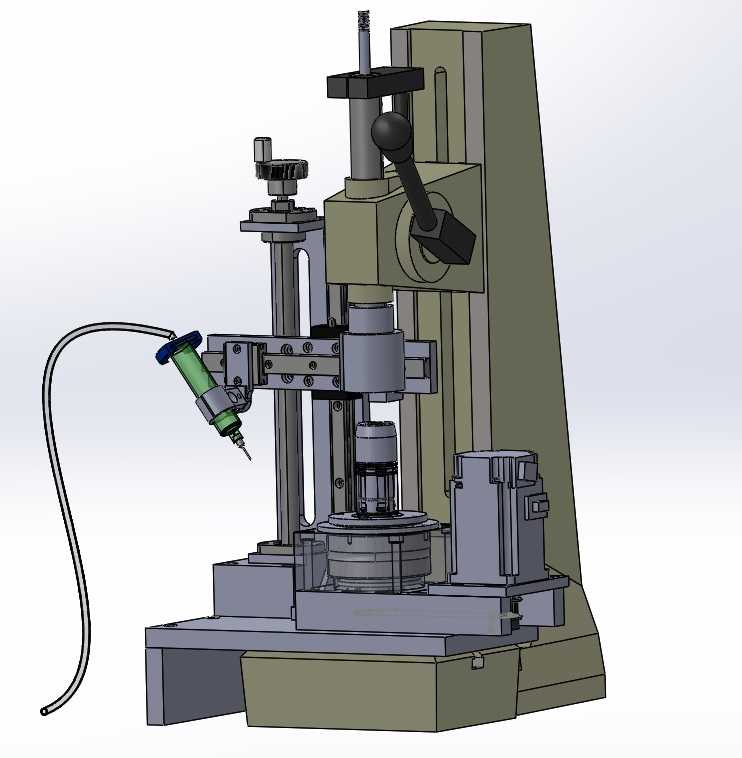

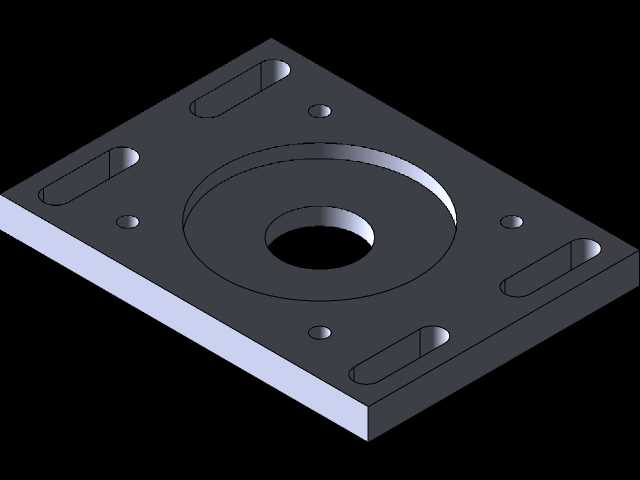

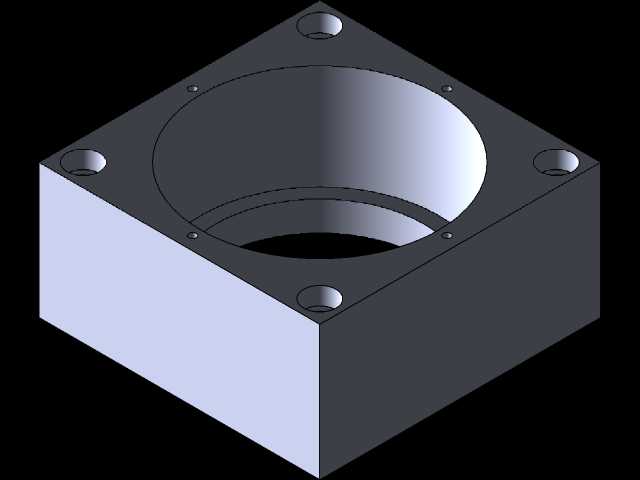

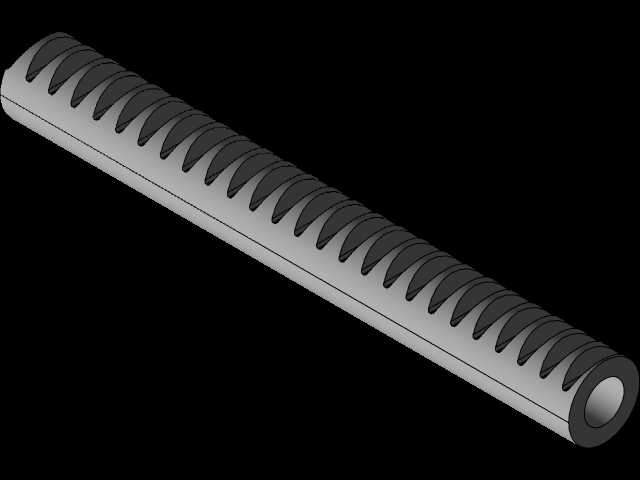

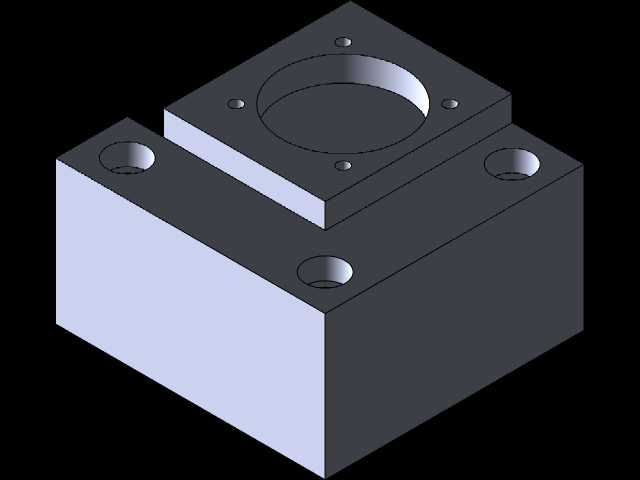

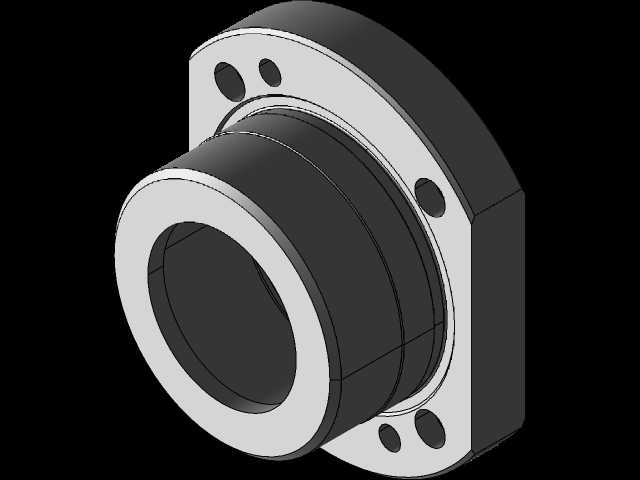

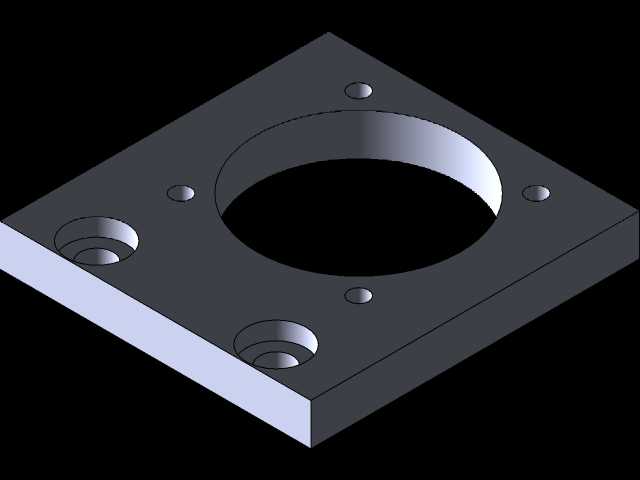

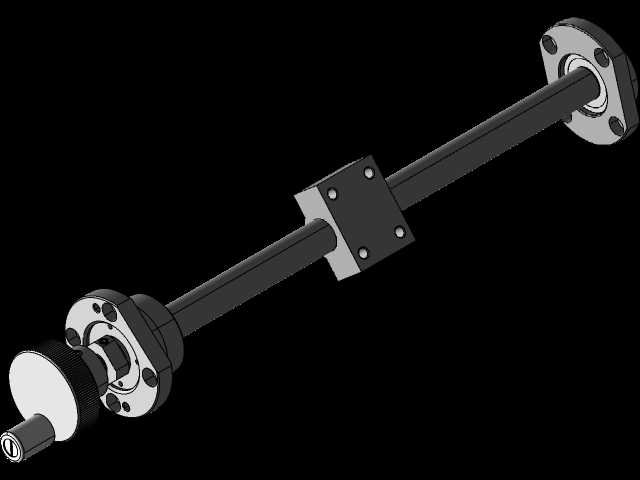

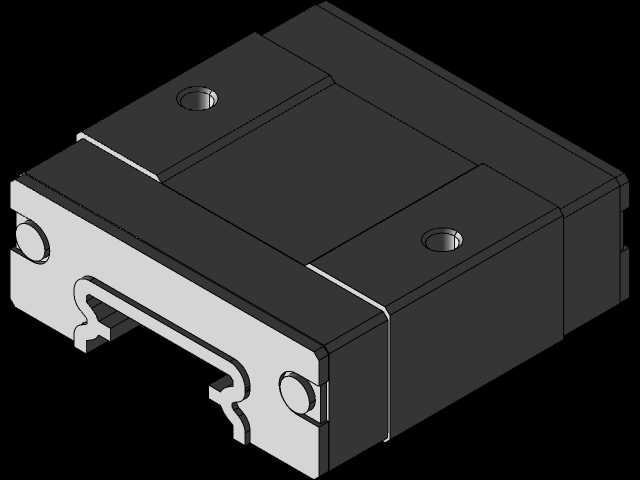

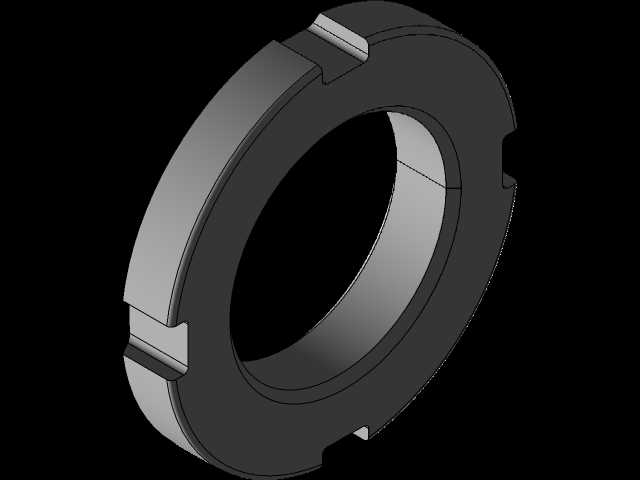

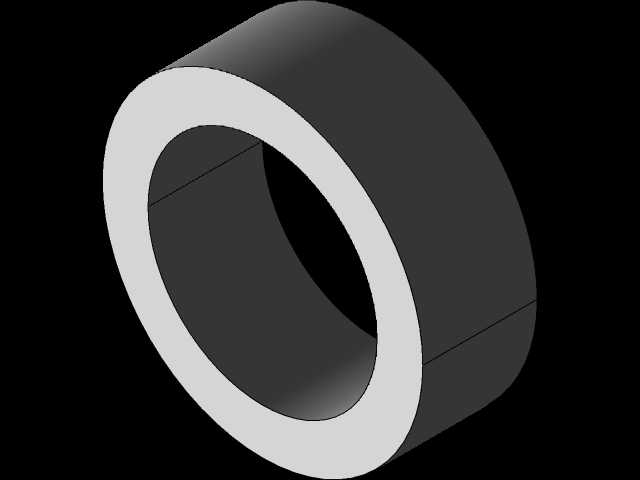

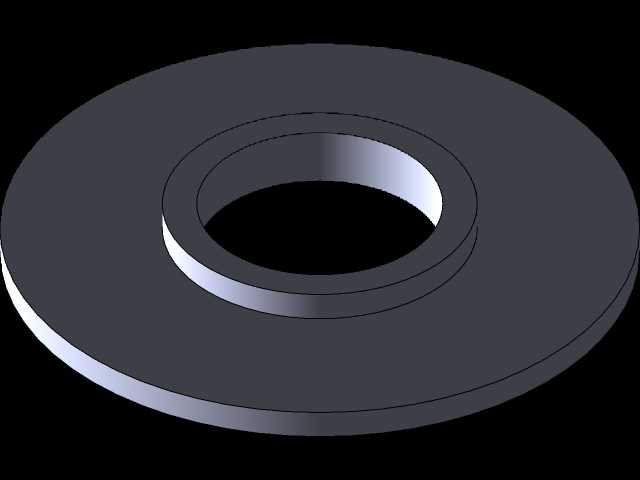

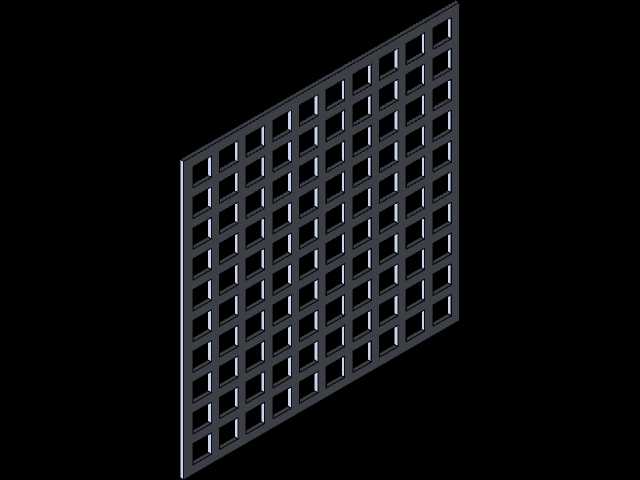

　　在五金手柄、工具握把类零件的表面处理工序中，涂层涂覆环节长期存在涂覆厚度不均、边缘流挂、定位偏差导致的涂层覆盖不全等问题，这款针对手柄类零件开发的专用涂覆设备，正是瞄准小尺寸异形握持件的批量涂覆需求设计，可适配金属、塑胶等不同材质手柄的防护涂层、防滑涂层、装饰涂层的精准涂覆作业，覆盖手动工具、厨具手柄、工业操作握把等多个细分加工场景。从结构布局来看，设备采用立式立柱搭配横向滑台的经典构型，整体安装 footprint 控制在紧凑区间，底座采用厚重的铸铁式构型设计，通过底部的安装孔位可直接固定在车间常规工作台上，不需要额外做地基浇筑，适配中小型加工车间的工位排布需求，立柱部分集成了Z向升降导轨，负责带动涂覆执行端完成上下方向的进给，

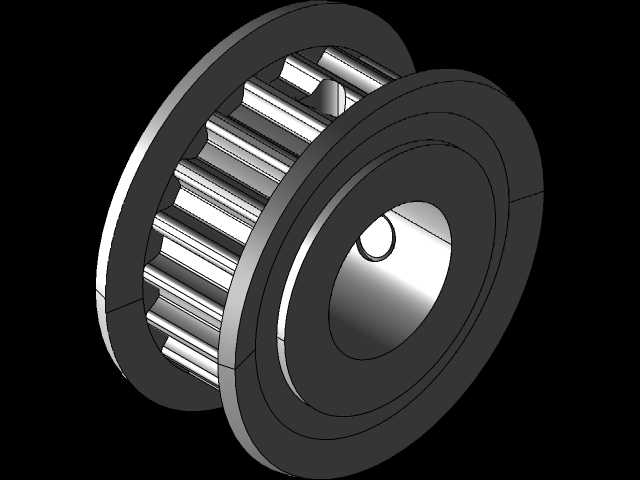

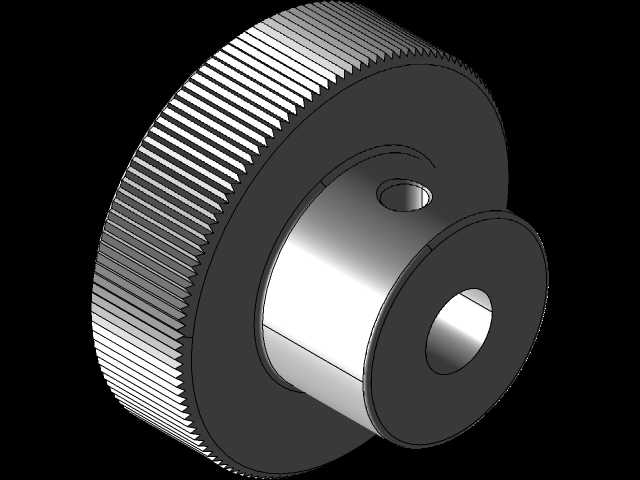

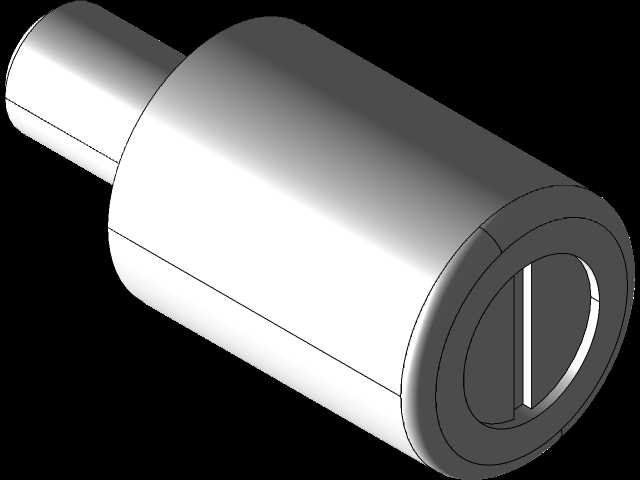

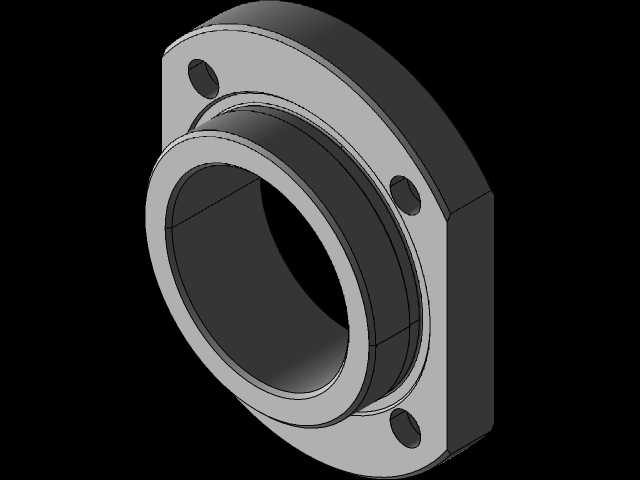

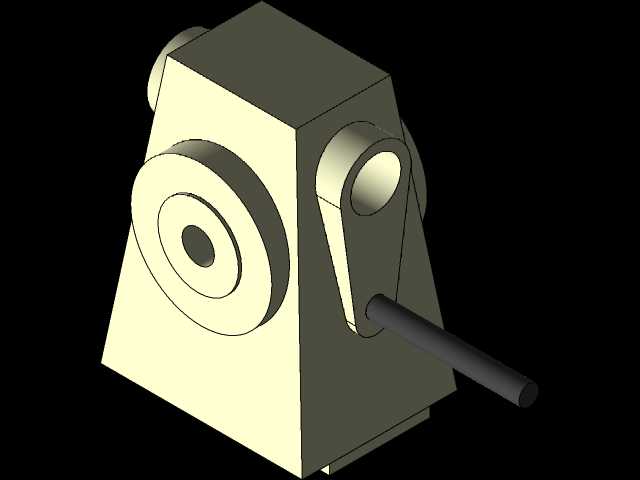

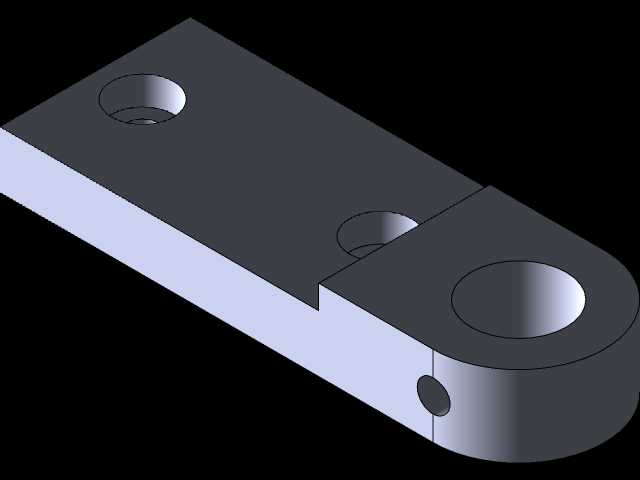

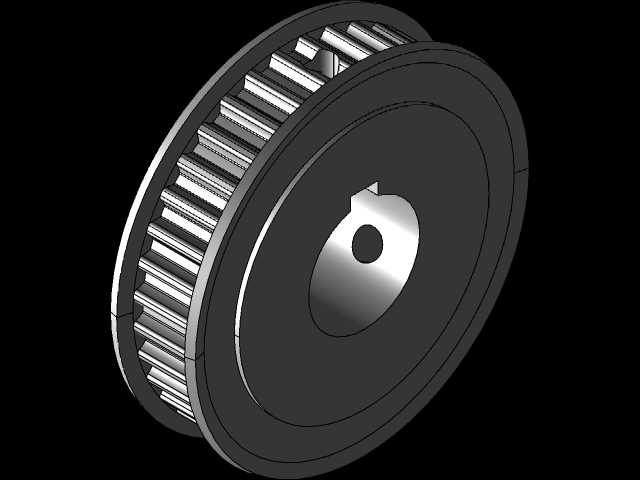

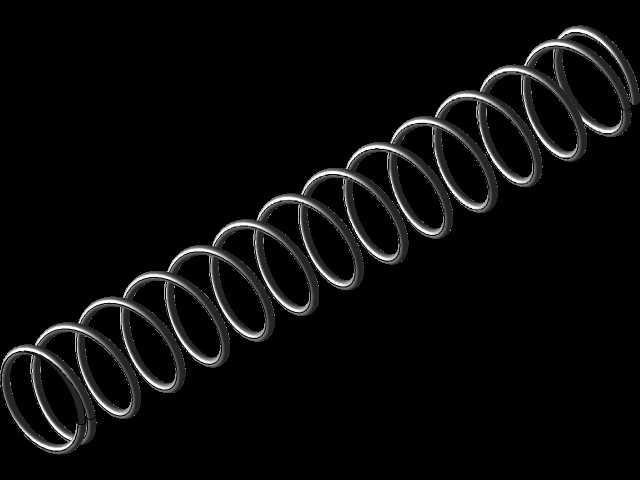

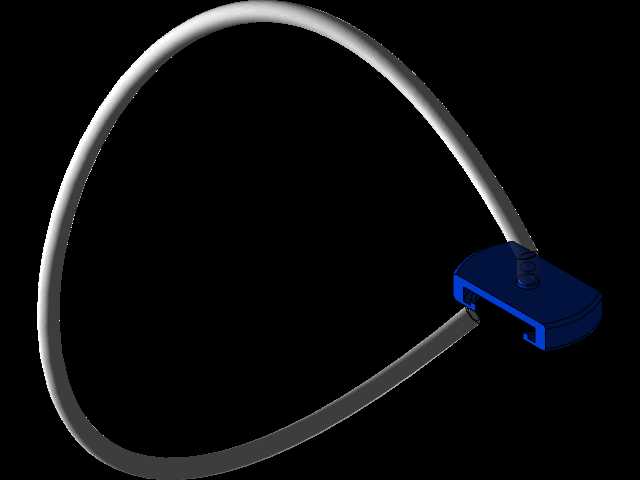

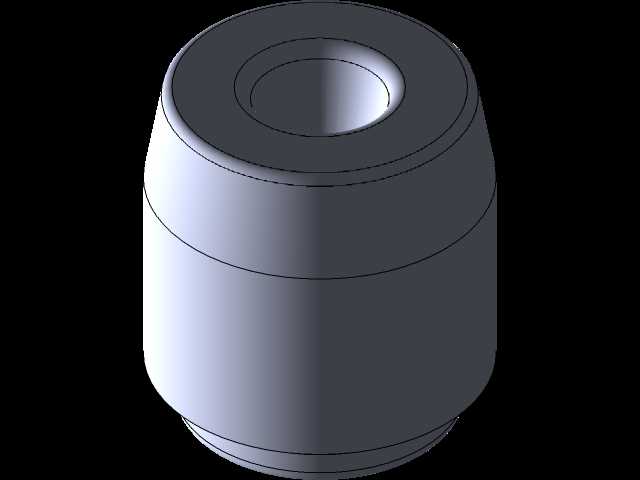

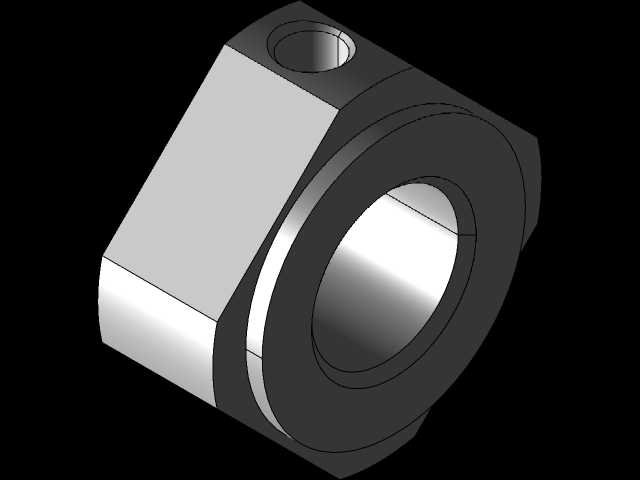

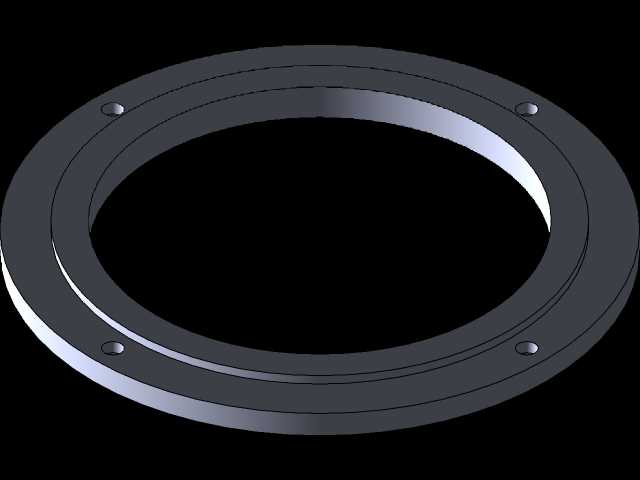

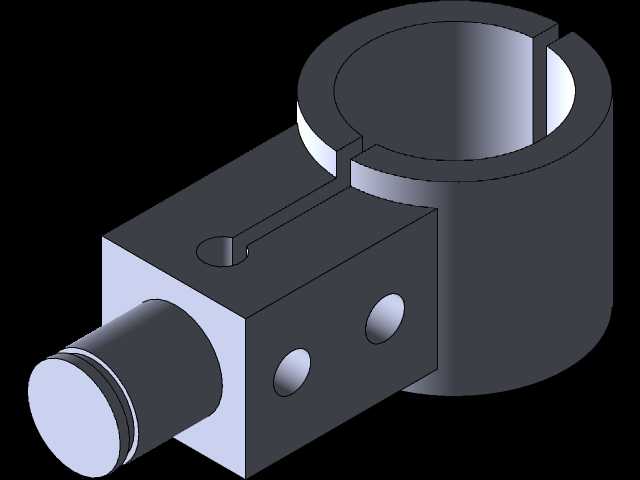

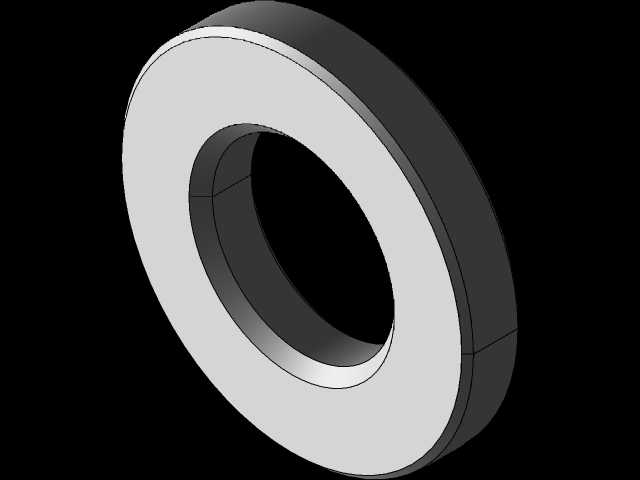

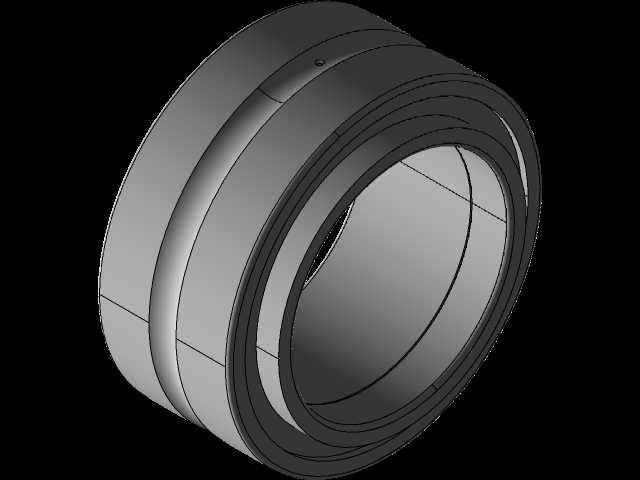

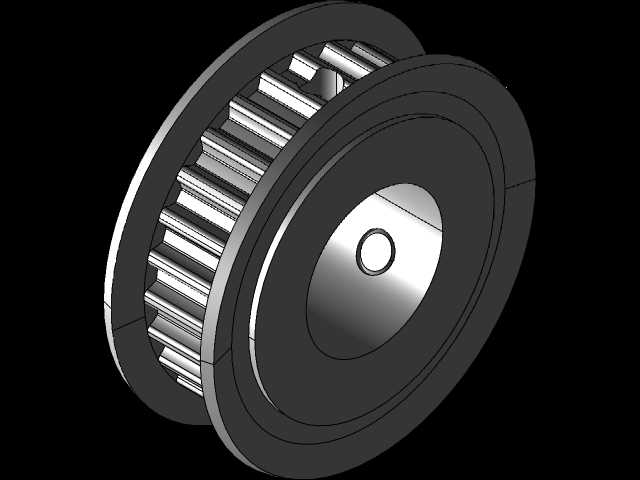

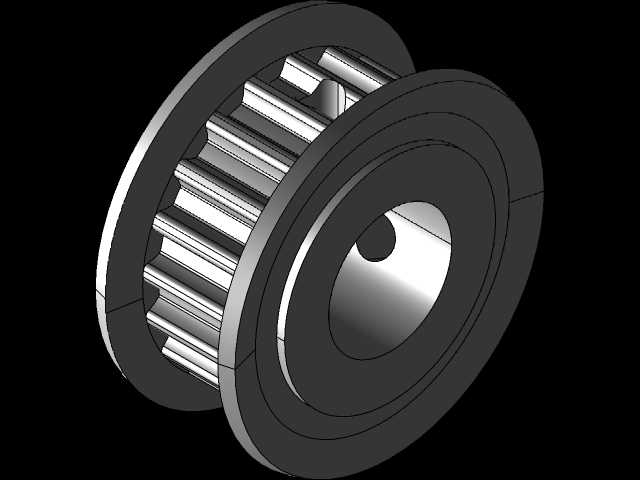

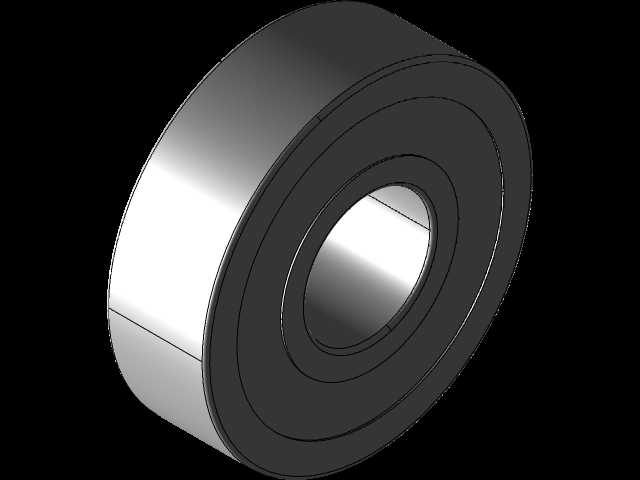

　　横向滑台则搭载涂覆头组件实现X向的位置调整，二者配合可覆盖工位上所有待加工手柄的涂覆行程范围。设备的工件定位工位设置在底座中部的回转工作台上，采用快换式夹具设计，可根据不同直径、不同长度的手柄规格快速更换适配的夹套，装夹时手柄沿竖直方向固定，回转工作台可按照设定转速匀速转动，保证涂覆过程中涂覆介质能够均匀覆盖手柄的整个圆周面，避免出现单侧涂层过厚、另一侧漏涂的问题。涂覆执行端采用柔性管路连接供料系统，涂覆头的角度可通过侧边的锁紧手柄手动微调，针对不同锥度、不同曲面造型的手柄，操作人员可快速调整涂覆头的喷射角度与工件表面的距离，保证涂覆介质的落点始终处于最佳作业区间，涂覆头旁侧设置的操作手柄采用人体工学造型，方便调试时快速手动对位，

　　减少设备调试的辅助时间。从设计思路上，这款设备没有采用复杂的多轴联动构型，而是针对手柄类零件回转体为主、局部带异形曲面的特征，通过回转工作台的匀速转动搭配两轴直线滑台的进给，就可满足绝大多数手柄的涂覆需求，既控制了设备的制造成本，也降低了后期维护的难度，设备上所有的导轨副、锁紧机构都采用外露易操作的布局，日常清洁、润滑保养不需要拆解大量外罩钣金，适配表面处理车间多粉尘、多介质残留的作业环境。设备的电控与供料组件集成在底座侧方的安装位上，整体走线全部沿立柱、滑台的内侧线槽排布，避免涂覆过程中介质飞溅到线路上造成老化损坏，各运动轴的限位位置都设置了硬限位挡块，防止调试过程中滑台超程碰撞损坏涂覆头。在实际生产场景中，

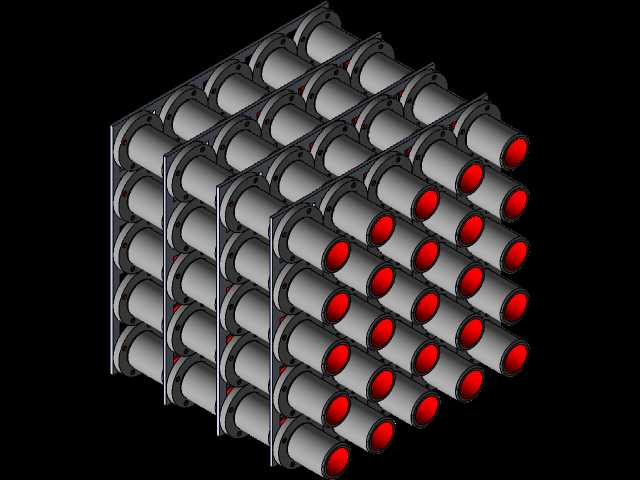

　　这款设备可单机完成手柄的涂覆工序，也可对接上下料机械手组成小型涂覆生产线，单工位单次可装夹单支手柄完成整周涂覆，涂覆厚度可通过调整涂覆头的进给速度、回转台转速以及供料压力进行灵活调节，相比传统的人工手持喷涂作业，不仅涂覆一致性大幅提升，也能减少涂覆介质的无组织扩散，改善车间作业环境。设备的各运动部件都预留了足够的安全操作间隙，操作人员装夹工件时不会与运动部件发生干涉，侧边的手动操作件都设置在人员站立操作的舒适高度，不需要弯腰或者抬手就可完成锁紧、对位操作，长期作业的疲劳度更低。针对涂层固化前的工件转移需求，设备工位旁预留了临时放置台的安装接口，用户可根据自身产线布局加装接料托盘，完成涂覆的工件可直接放置在托盘上流转到下一固化工序，不需要额外配置转接工装。
