户外便携折叠式板式火箭炉结构设计

　　这款板式火箭炉的结构设计完全围绕户外无依托场景的使用需求展开，区别于传统固定式炉具的厚重结构，整体采用全钣金折弯互锁的拼接逻辑，所有部件展开后为规整平板形态，收纳时可完全叠合为薄片状，大幅降低携行时的空间占用，适配徒步、露营、野外作业等多种需要轻量化携行装备的场景。从实际使用逻辑来看，这款炉具核心利用火箭炉的二次燃烧原理，炉体内部预留的进气通道可在燃料燃烧时形成定向抽风效应，无需额外配备鼓风装置即可让木柴、固体燃料等充分燃烧，减少燃烧过程中的烟尘溢出，同时将火焰集中导向炉体顶部的加热区域，提升热利用效率。

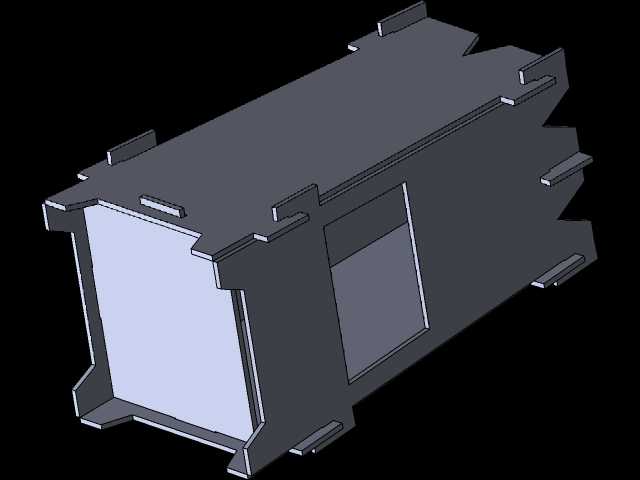

　　结构设计上，所有拼接位置均采用折边卡扣式互锁结构，无需额外的螺丝、焊接工序即可完成快速组装，组装过程中各板件的折边会互相形成限位支撑，保证炉体在承载锅具时的结构稳定性，避免使用过程中出现散架、变形的问题。炉体侧面预留的加料窗口位置经过尺寸校核，既可以方便在燃烧过程中补充燃料，又不会因为开口过大导致炉内热量流失，窗口边缘的折边结构同时起到加强筋作用，避免钣金件在高温灼烧下出现翘曲变形。炉体底部的支撑折边向外延伸形成稳定的支撑脚，将炉体与地面抬升一定距离，既可以避免炉体高温直接炙烤地面引发火灾隐患，又能保证底部进气通道的空气流通量，维持炉内的燃烧效率。

　　从安装边界尺寸来看，组装完成后的炉体整体为方柱形态，顶部的支撑折边可适配不同直径的平底锅具、烧水壶，从单人使用的小奶锅到多人露营的大锅都能稳定放置，不需要额外配备炉架附件。所有板件的折弯角度均经过反复校核，卡扣位置的公差控制在钣金加工的合理范围内，既不会因为公差过小导致组装困难，也不会因为公差过大出现拼接后松动晃荡的问题。板件边缘全部做了折边钝化处理，避免组装、使用过程中锋利的钣金边缘划伤使用者，同时折边结构也大幅提升了薄板的结构强度，让较薄的钣金材料也能承受足够的顶部载荷，兼顾轻量化与结构强度的平衡。

　　在实际使用场景中，这款炉具不需要复杂的维护，使用后等待炉体冷却即可直接拆分叠放，表面残留的草木灰可以直接倾倒清理，不会有复杂的清洁死角。炉体的进气通道设计为隐藏式结构，避免燃烧过程中草木灰掉落堵塞进气口，保证长时间燃烧过程中进气量稳定，不会出现燃烧中途火力减弱的问题。区别于需要外接气罐的一体式炉具，这款板式火箭炉可以直接使用野外捡拾的干木柴、树枝等作为燃料，不需要额外携带燃料储备，进一步降低长距离户外出行的携行重量，同时也避免了低温环境下气罐燃烧效率下降的问题，在高海拔、低温环境下也能稳定使用。

　　设计过程中针对钣金加工的工艺特性做了大量适配，所有板件的轮廓均为直线切割，没有复杂的异形曲面，加工时只需要通过激光切割下料后进行简单的折弯工序即可完成，不需要复杂的冲压模具，适合小批量加工生产，同时也降低了加工过程中的材料损耗，板件排版时可以紧密排列，提升板材利用率。各卡扣位置的折弯方向经过优化，组装时不需要借助额外工具，只需要通过手工即可完成所有拼接步骤，即使是首次使用的人员也能在短时间内完成组装，不需要阅读复杂的说明书。炉体整体的结构强度经过受力校核，顶部可承载满水状态下的大容量锅具，正常使用过程中不会出现结构变形，反复拆装也不会出现卡扣磨损松动的问题，长期使用的可靠性有充足保障。
