水力涡轮机逆向重构三维结构设计

　　在水电能源开发、小型分布式水力发电站点建设、老旧水轮机组技改升级的场景中，水力涡轮机作为核心能量转换部件，其结构精度直接决定水能利用效率与机组运行稳定性。本次逆向重构的水力涡轮机结构，完整还原了过流部件的曲面特征与装配配合关系，可直接用于结构校核、流场仿真分析、备件测绘加工等工程环节。

　　从实际用途来看，该型水轮机适配低水头大流量的径流式水电工况，可将水流的动能与势能通过转轮叶片的导流作用转化为主轴的旋转机械能，进而驱动发电机完成电能输出，也可用于小型水利泵站的反向能量回收、工业循环水系统余压利用等场景，在偏远山区微水电项目、灌区输水系统余能回收项目中具备较高的适配性。

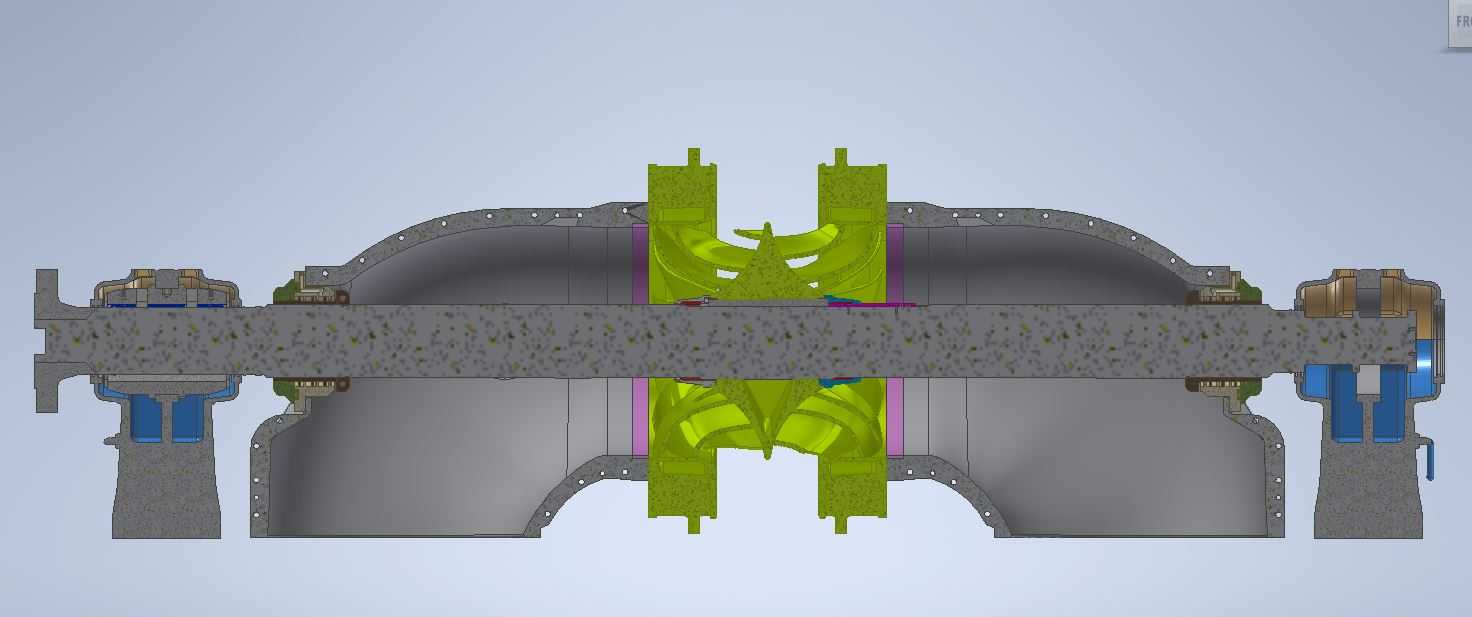

　　功能特性层面，重构后的模型完整保留了原机转轮的叶片翼型特征，叶片进水边与出水边的曲率过渡完全匹配原机的水力设计参数，可保证水流进入转轮室时无明显冲击脱流，降低水力损失；转轮与主轴的配合面采用锥面定位加平键传扭的结构，既保证了同轴度装配要求，也可承受大扭矩工况下的载荷冲击，避免长期运行出现键槽剪切失效；蜗壳部分的流道截面采用渐变式设计，从进水口到转轮室入口的截面面积均匀收缩，可保证进入转轮的水流周向速度分布均匀，减少径向力不平衡带来的机组振动。

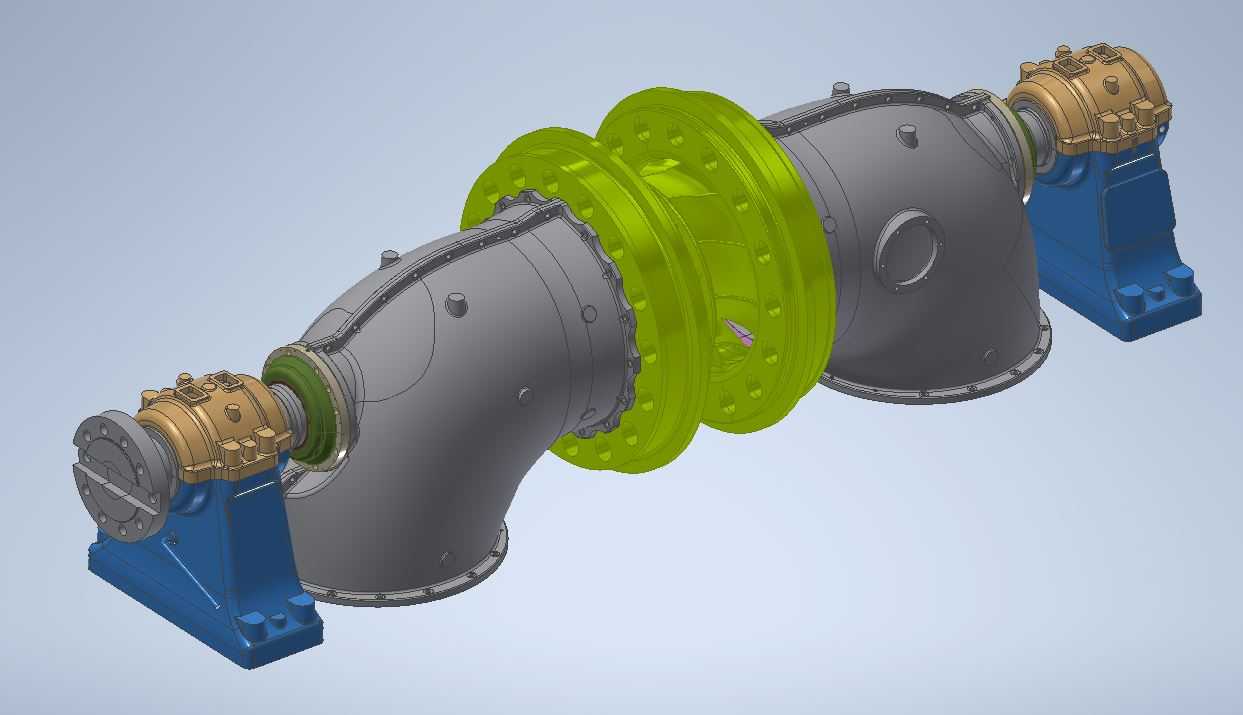

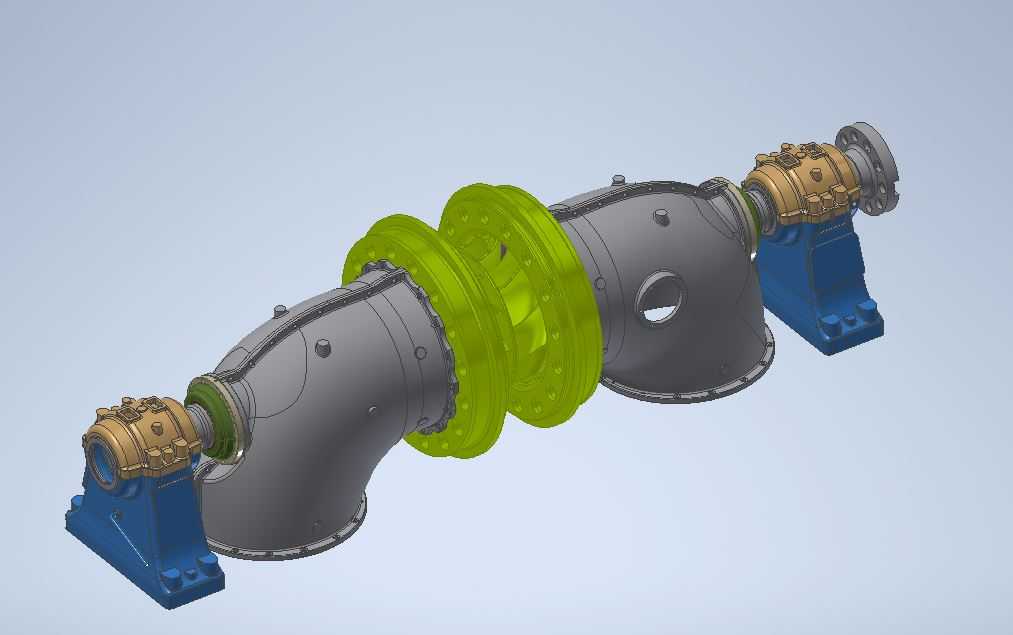

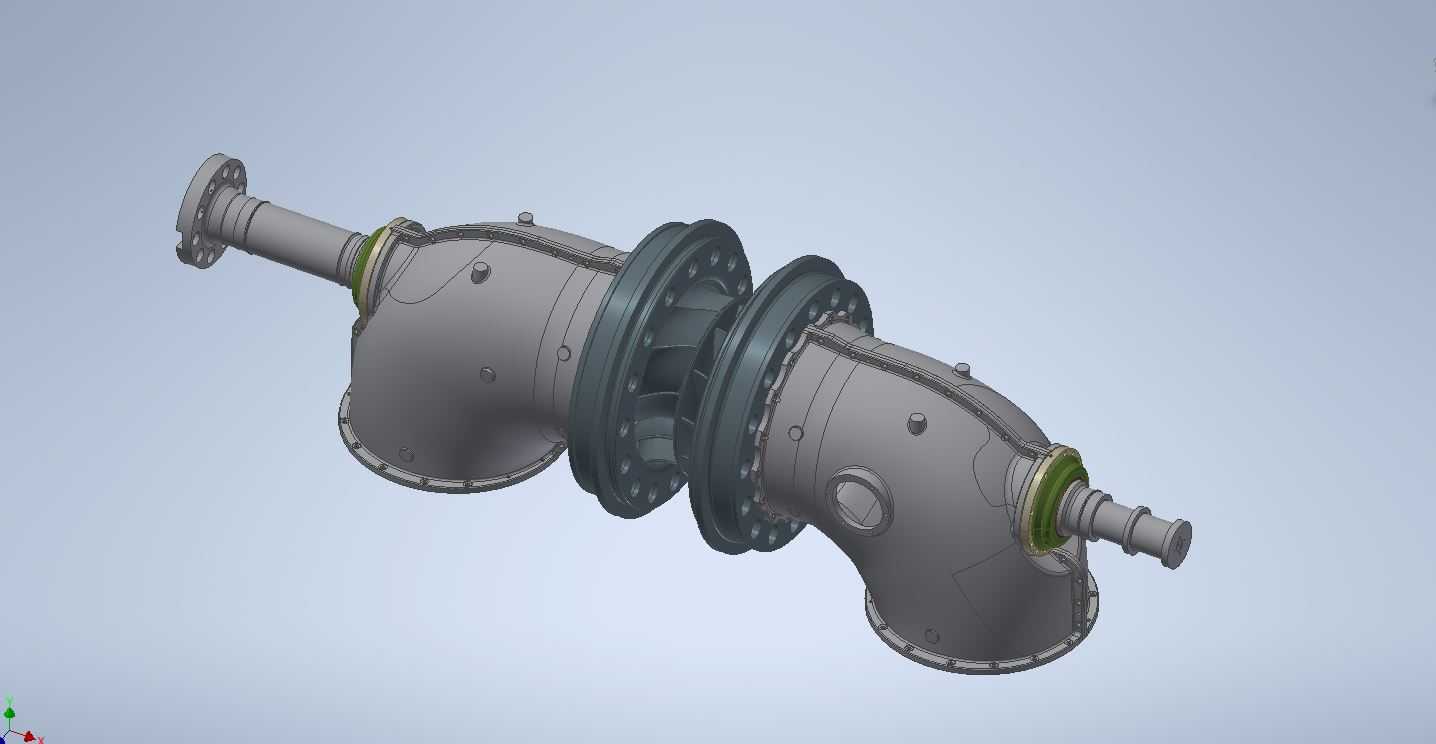

　　设计思路上，本次逆向重构遵循实物测绘的工程逻辑，先通过三维扫描获取转轮、蜗壳、导水机构等核心部件的点云数据，对点云进行降噪、拼接、特征线提取后，先搭建整体装配基准，以主轴轴线为核心装配基准，依次完成转轮、导叶、蜗壳、尾水管的坐标对齐，再对各部件的配合尺寸进行公差修正，保证装配间隙符合实际运行要求；针对叶片这类复杂曲面部件，重构时优先保证翼型的水力型线精度，而非单纯追求曲面光顺，避免因曲面过度拟合改变原机的水力性能，同时对叶片与转轮轮毂的焊接结合部位做了实体化处理，可直接用于后续的有限元强度校核，分析不同水头工况下叶片的应力分布与变形量。

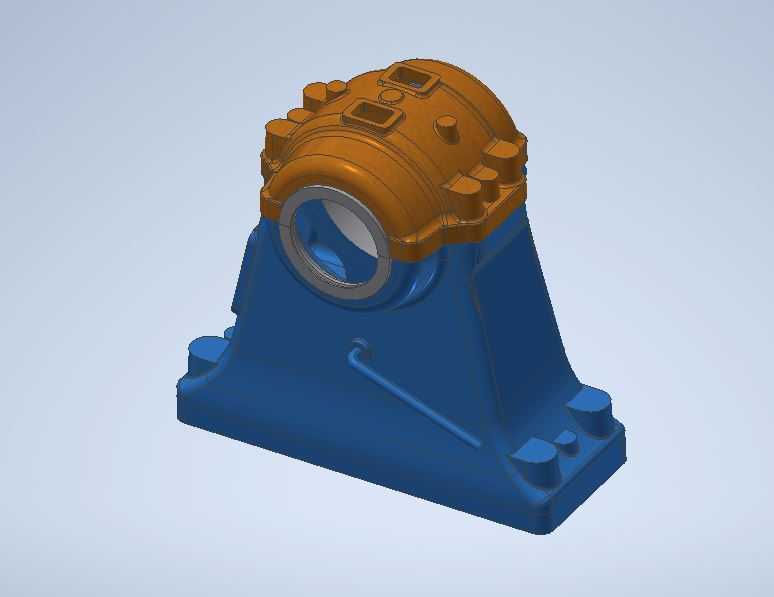

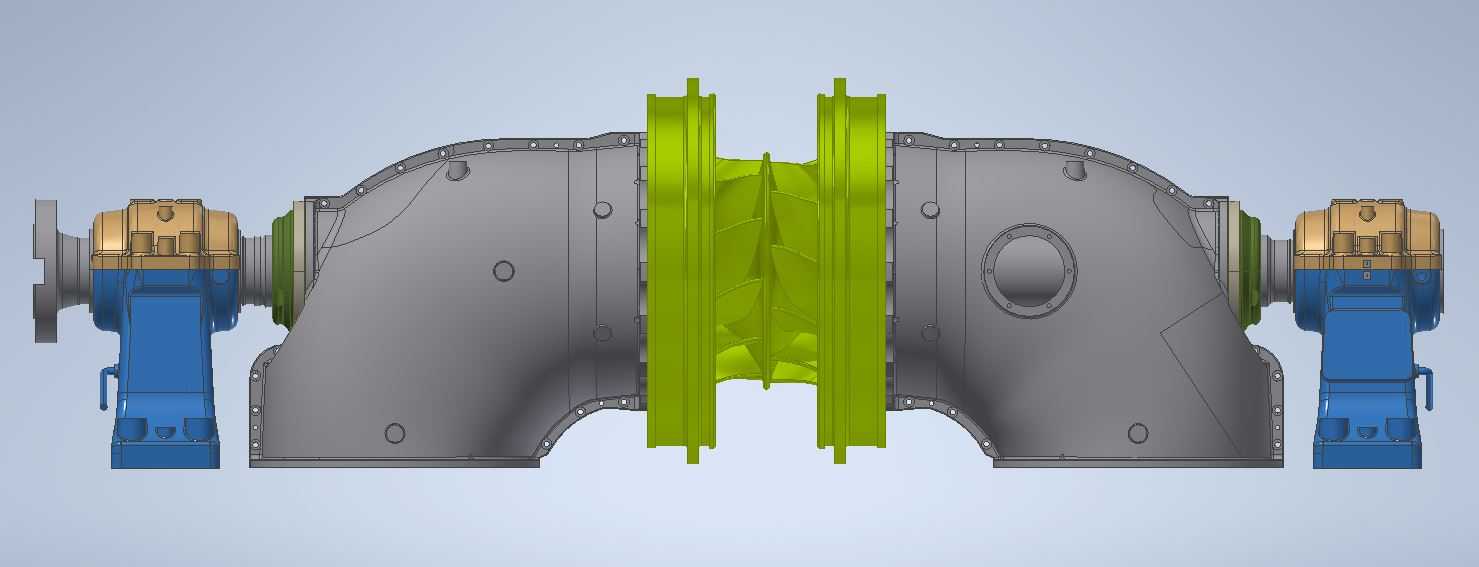

　　外形尺寸与安装边界方面，该模型整体装配后轴向安装尺寸预留了主轴密封、轴承座的安装空间，转轮室的径向安装基准与蜗壳的地脚安装孔位完全匹配原机的混凝土基础预埋尺寸，进水口法兰采用标准压力等级的法兰连接尺寸，可直接与上游压力管道对接，尾水管出口的扩散段角度与尺寸适配常规的尾水室安装要求，无需额外做变径处理；转轮的轴向窜动间隙在模型中按实际装配要求预留了0.8-1.2mm的调整空间，导叶的转动角度范围可在模型中通过运动仿真验证全关到全开的行程无卡滞，各转动部件与固定部件之间的最小安全间隙满足运行时的变形避让要求，不会出现动静摩擦的问题。

　　在实际工程应用中，这类逆向重构的水轮机模型可解决老旧机组无原始图纸、备件加工无依据的痛点，也可作为同类型水轮机改型设计的基础模型，通过调整叶片翼型参数、改变转轮直径适配不同的水头流量工况，相比从零开始建模可大幅缩短设计周期，同时基于实物测绘的模型更贴合实际运行的结构特征，减少设计阶段的理论计算与实际工况的偏差。
