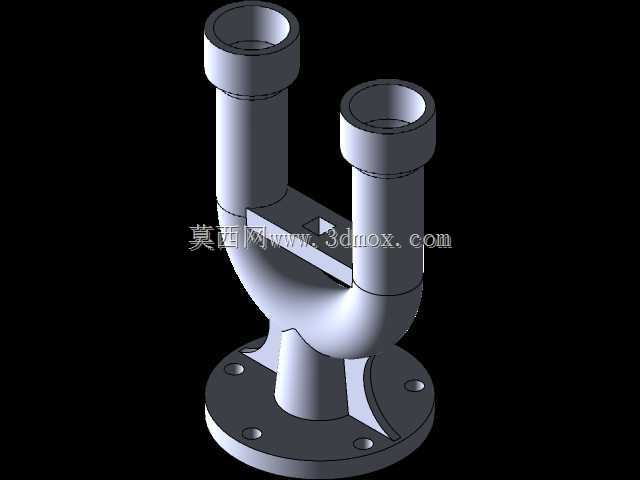

带法兰底座双接口Y型管路连接件结构

　　在流体输送管路系统的布设场景中，这类带法兰底座的Y型双接口结构是管路分流、合流作业里的核心连接部件，日常多见于民用给排水管路、小型化工流体输送支路、暖通循环水系统的分支节点位置，承担着将单路流体拆分为两个独立支路输出，或是将两路同源流体汇流至单路主管路的功能，相比普通直角三通，Y型的流道过渡更平缓，流体在腔体内转向时的局部阻力损失更小，不容易在转角位置形成介质淤积，尤其适配带有微小固体颗粒的流体输送工况，能有效降低管路堵塞的概率。

　　从结构设计逻辑来看，整个部件采用一体铸造成型后再做机加工的工艺路线，底部的圆形法兰盘是整个部件的安装承载基准，法兰盘上均匀分布四个螺栓安装孔，孔位的节圆尺寸与同通径的常规管路法兰完全匹配，安装时可直接通过螺栓与预埋的管路基座或者设备端的法兰面对接，法兰与上部Y型流道主体的衔接位置做了三角形加强筋结构，筋板的厚度根据管路公称压力等级做了对应匹配，能抵消管路运行时产生的径向振动与轴向推力，避免长期受力后衔接位置出现应力开裂。上部的两个平行接口采用标准的外圆柱承插结构，接口的内径尺寸与常规硬管的外径做了公差配合设计，安装时可直接插入对应规格的塑料或者金属管路，配合密封胶或者卡箍就能完成密封固定，两个接口的中心距经过精准核算，既保证了外接管路安装时有足够的操作空间，不会出现扳手干涉的问题，也尽可能压缩了整个部件的横向占用尺寸，适配空间局促的管路布设场景。

　　流道内部的过渡曲面是整个设计的核心，两个支路的流道在汇入下部主管路的位置做了大圆角顺滑过渡，没有尖锐的直角转角，流体经过时不会产生明显的紊流区，能降低管路运行时的流体噪音，同时减少高速流体对管壁的冲蚀磨损，延长部件的使用寿命。整个部件的外形轮廓没有多余的凸起结构，外表面做了圆弧过渡处理，既方便铸造时的脱模作业，也能减少安装使用过程中积灰、积液的死角，后期维护擦拭更为便捷。安装边界方面，法兰盘的底面为整个部件的安装基准面，加工时保证了足够的平面度，与对接法兰面贴合时不需要额外加太厚的密封垫片就能保证密封效果，上部两个接口的端面与法兰底面保持平行，外接管路安装后能保证管路走向的平直度，避免强行对接产生的装配应力。在实际选型应用中，这类结构可根据输送介质的不同更换对应的制造材质，输送普通清水时可采用工程塑料或者铸铁材质，输送弱腐蚀介质时可采用不锈钢或者铜质材质，适配不同场景的使用需求。
