盘式回转钻孔定位工装夹具结构设计

　　这套钻孔定位夹具主要面向中小批量盘类、法兰类零件的径向或端面孔加工场景，适配普通台钻、立钻的加工工位，能替代划线找正的传统工序，大幅降低孔位偏差超差的风险。在实际车间加工场景中，很多带等分孔、单一定位孔的盘类零件如果采用逐件划线打样冲的方式加工，不仅单件装夹找正时间长，不同批次零件的孔位位置度离散性大，后续装配时经常出现螺栓穿不过、定位销配合错位的问题，这套夹具就是针对这类痛点做的结构设计。

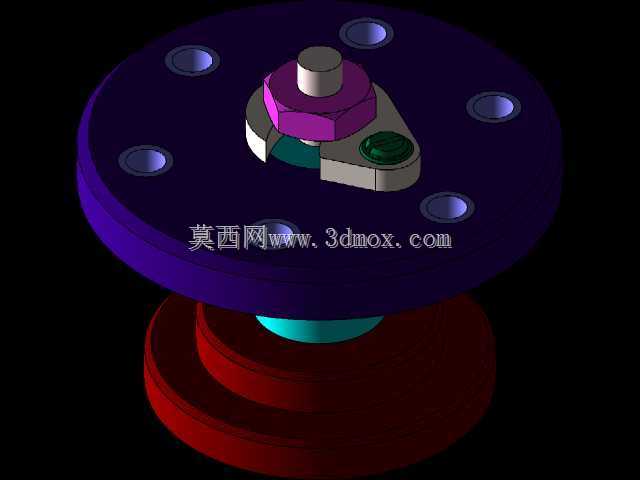

　　从功能结构来看，夹具底部设置了阶梯式定位基座，基座外圈带均布的安装沉孔，可直接通过T型螺栓固定在钻床工作台面上，安装边界覆盖常规台钻的工作台T型槽间距，不需要额外制作过渡转接板。基座上方的紫色转盘是核心的分度承载部件，转盘上预留了多组不同分度圆的钻套安装位，可根据待加工零件的孔位分布更换对应内径的快换钻套，钻套与转盘的配合采用H7/h6的间隙配合，更换时不需要拆卸整个转盘，直接从上端拔出替换即可，能适配不同直径的钻头加工需求。

　　夹紧机构采用了压板与偏心锁紧组合的结构，中心的定位芯轴可根据待加工零件的内孔直径更换适配的轴套，实现零件的径向定位，芯轴上端的六角压紧螺母配合带圆弧缺口的异形压板，能在零件装到位后快速旋紧螺母，压板的偏心压头刚好压在零件的上端面非加工区域，不会遮挡待加工孔位，也不会在零件已加工表面留下压痕。转盘侧面设置了钢珠定位销，当转盘转动到预设的分度位置时，钢珠在弹簧作用下卡入基座对应的定位凹坑，操作人员能通过手感清晰感知到分度到位，不需要额外做刻度对齐，每一次分度的转角重复精度能控制在0.05mm以内，满足一般机械加工的孔位位置度要求。

　　设计过程中重点考虑了排屑与操作便利性，转盘与基座之间预留了2mm的环形间隙，钻孔产生的铁屑可以顺着间隙落到下方的承屑盘里，不会堆积在转动副里造成转盘卡滞。承屑盘采用红色的阶梯式结构，刚好套在基座下端，拆卸清理时直接向上提起即可倒出铁屑，不需要拆解整个夹具的核心定位部件。整个夹具的操作高度适配立姿作业的人机工程要求，操作人员站在钻床工位前，不需要弯腰就能完成零件装夹、分度转动、锁紧的全部动作，单件装夹时间比传统划线工艺缩短70%以上。

　　从安装边界来看，整套夹具最大外径控制在200mm以内，总高度不超过150mm，不会超出小型台钻的主轴行程范围，加工时钻头的下行行程不需要做额外调整，只要根据钻套的位置设定好深度限位即可。夹具的所有运动部件都做了发黑防锈处理，日常使用中不需要频繁加注润滑油，维护成本很低，适合机加工车间的多品种小批量生产场景，不管是加工法兰盘的连接孔，还是小型回转类零件的定位销孔，都能通过更换定位芯轴和钻套快速适配，不需要重新制作整套工装。
