车床配套尾架支撑锁紧机构三维结构

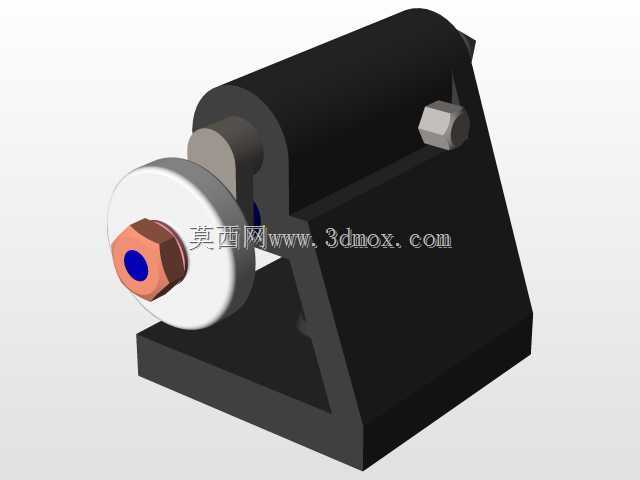

　　在普通卧式车床、小型外圆磨床的加工场景里，尾架是承担长轴类工件端面顶紧、细长轴加工挠度控制、钻孔铰孔工位刀具导向的核心配套部件，这套结构的设计完全围绕机加工工位的实际工况展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从安装边界来看，整套尾架的底座采用L型一体式铸造基体结构，底面为完整的平面安装基准，可直接贴合车床床身的导轨安装面，底座侧边预留的锁紧槽位可配合压板螺栓完成整机固定，安装时不需要额外加工过渡连接面，适配多数中小型卧式车床的床身导轨跨距，安装后顶尖轴线与主轴轴线的同轴度可通过底座侧边的调节螺钉完成微调，调整行程覆盖常规车床的主轴中心高偏差范围。功能层面，这套尾架的前端伸出轴可安装固定顶尖、回转顶尖或者钻夹头，

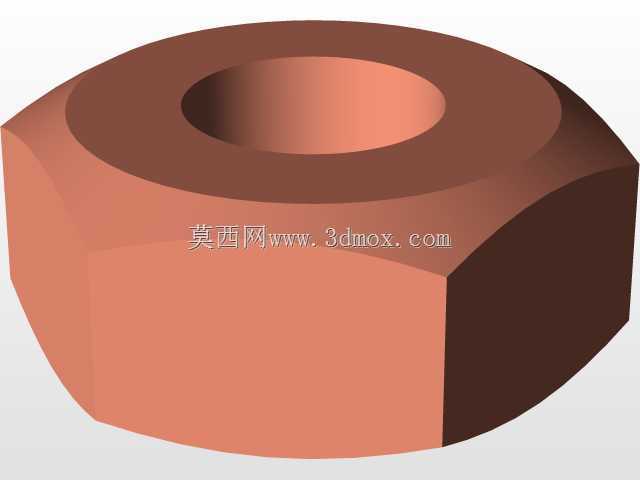

　　伸出轴的锁紧采用侧面六角压紧结构，也就是模型上可见的外六角锁紧件，当顶尖顶紧工件达到预设顶紧力后，拧紧侧面的锁紧螺母即可将伸出轴完全锁死，避免重切削工况下伸出轴回缩导致的工件松动、加工尺寸超差问题；伸出轴的轴向移动采用手动螺杆驱动结构，手轮安装在尾架基体的后侧，转动手轮即可带动伸出轴平稳伸缩，伸缩过程中轴体与基体衬套的配合间隙控制在0.02mm以内，保证顶紧时的径向跳动量满足精加工要求。设计思路上，这套尾架的基体采用倾斜加强筋结构，也就是模型上黑色的斜向支撑壁，相比直角式尾架基体，这种结构在同等壁厚下的抗扭刚度提升30%以上，能够承受断续切削时的冲击载荷，不会出现基体振颤导致的加工表面振纹；前端的锁紧螺母采用带防滑槽的六角结构，

　　操作人员不需要专用扳手，使用普通呆扳手甚至手锤敲击即可完成锁紧操作，适配车间现场的实操习惯；伸出轴前端的法兰盘结构用于安装防尘密封件，可阻挡加工过程中的铁屑、切削液进入尾架内部的配合面，延长衬套和螺杆的使用寿命，减少日常维护的频次。从实际使用场景来看，这套尾架不仅可用于常规金属切削机床的配套，也可适配小型木工车床、仪表车床的轻型加工场景，当加工长度超过主轴卡盘悬伸极限的细长轴时，尾架的顶尖可从工件另一端提供稳定的轴向支撑，将工件的长径比加工范围从3:1拓展到10:1以上，有效避免细长轴加工时的让刀变形问题；在工位切换为钻孔、铰孔、攻丝加工时，只需将前端顶尖更换为对应的刀具夹持部件，即可完成轴类零件端面的孔加工，

　　不需要二次装夹找正工件，大幅提升加工效率。结构细节上，尾架的所有运动部件都预留了润滑注油通道，日常保养时可直接从注油孔注入润滑脂，不需要拆解基体即可完成运动副的润滑，避免长期使用后出现伸出轴卡滞、锁紧失效的问题；底座的安装面经过磨削加工，平面度控制在0.01mm以内，安装后与床身导轨的贴合面积不低于90%，保证切削过程中尾架不会出现偏移。
