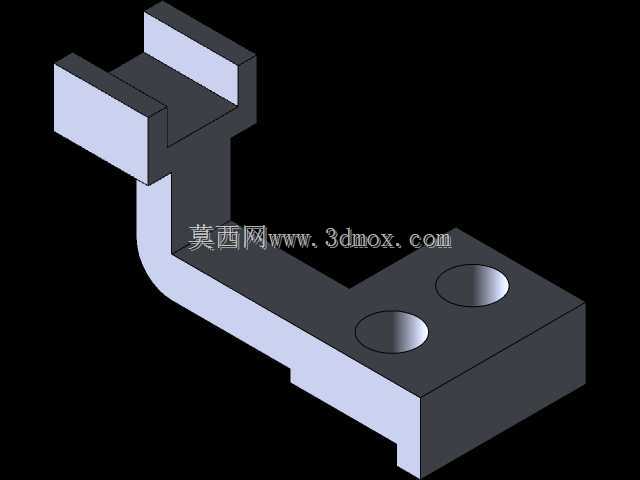

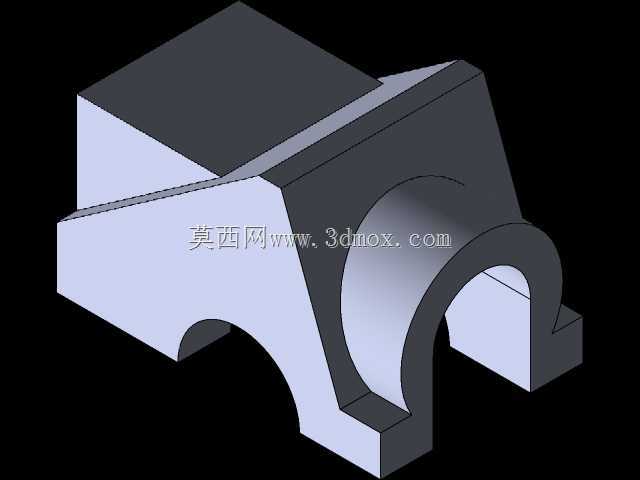

L型带U型槽双安装孔折弯连接支座

　　该零件属于典型的小型折弯式连接支撑构件，在轻工自动化输送线、小型工装夹具定位模块、桌面级实验设备机架连接场景中应用广泛，主要承担相邻两个垂直方向构件的连接承载、位置限定功能，可抵消装配过程中产生的小幅错位公差，同时为末端执行件提供稳定的安装基准。从结构设计逻辑来看，零件整体采用L型折弯布局，折弯段做了等半径圆弧过渡，避免直角折弯带来的应力集中问题，折弯处的壁厚与直段保持一致，保证整体结构的抗弯强度一致，不会在长期受载情况下出现折弯处开裂变形的问题。零件一端设置开口式U型卡槽结构，卡槽的两个侧壁厚度均匀，卡槽内侧面与底面的垂直度公差控制在0.05mm范围内，可直接卡入对应尺寸的方管型材或者导轨侧边，

　　无需额外加工定位槽即可实现快速卡装定位，卡槽的开口宽度匹配常用的20mm、30mm规格工业铝型材的侧边厚度，装配时可直接滑入型材槽位，配合顶丝即可完成初步固定，大幅降低现场装配的调整时间。零件另一端为矩形安装基座，基座上设置两个同轴度一致的圆形沉头安装孔，孔位间距符合通用的安装孔距标准，沉头深度可完全容纳内六角圆柱头螺钉的头部，保证螺钉安装后不会突出基座表面，避免安装后出现干涉问题，基座的底面做了平面度处理，平面度公差控制在0.02mm范围内，安装时可与被连接件表面完全贴合，不会出现翘边、虚接的情况，保证连接的刚性。从安装边界尺寸来看，零件整体的折弯高度、基座长度、卡槽宽度均按照小型连接件的常用尺寸区间设计，整体占用安装空间较小，

　　可在狭窄的设备内部空间完成装配，不会与周边的管线、其他运动构件产生干涉。设计过程中充分考虑了加工工艺性，若采用金属板材加工，可直接通过数控折弯、铣削、钻孔工序完成加工，无需特殊的定制刀具，加工成本较低，适合小批量试制或者批量生产使用；若采用工程塑料注塑加工，零件的脱模斜度设置合理，侧壁无倒扣结构，可直接采用两板模完成注塑生产，生产效率高，成型后的零件尺寸稳定性好。在实际使用场景中，该类支座常被用于小型光电传感器的安装支架、气动管路的固定支座、小型设备门板的铰链连接座，也可作为CSWA技能考核中的典型练习建模案例，帮助建模学习者掌握折弯特征、沉头孔特征、对称约束、几何公差标注等常用建模技能，

　　建模过程中需要重点关注折弯处的圆弧半径与壁厚的比例关系，两个安装孔的位置度约束，以及U型卡槽的对称度约束，避免建模完成后出现特征错位、壁厚不均的问题，同时要注意零件各棱边的倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或者损坏配套管线。零件的受力方向主要沿折弯段的垂直方向，设计时通过等壁厚折弯结构、圆弧过渡处理，可有效分散承载时的应力，在额定负载下不会出现永久变形，满足常规工业场景下的使用强度要求。
