带侧翼定位结构的开口销套管接头

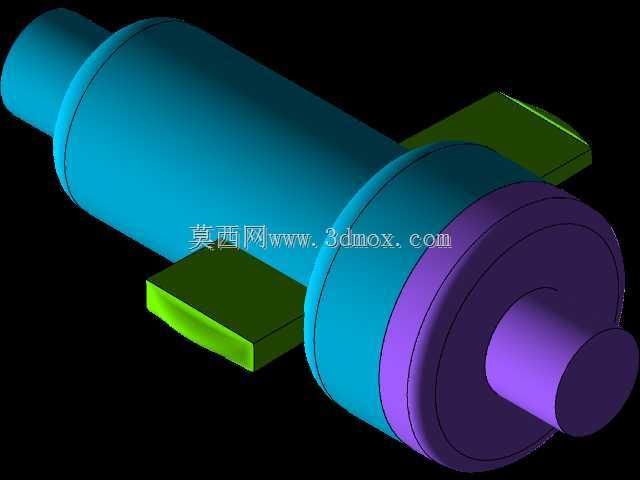

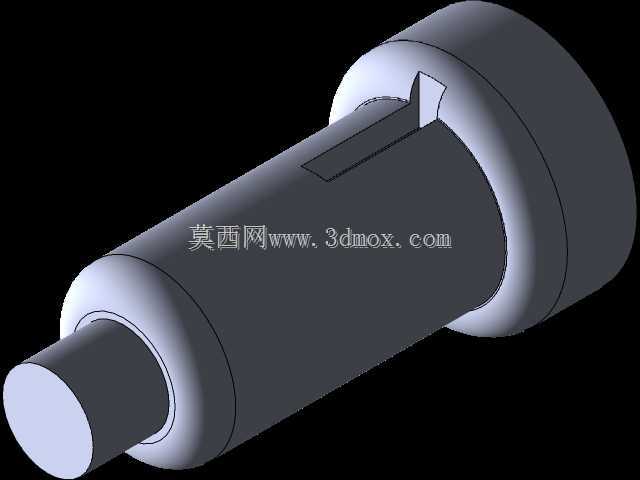

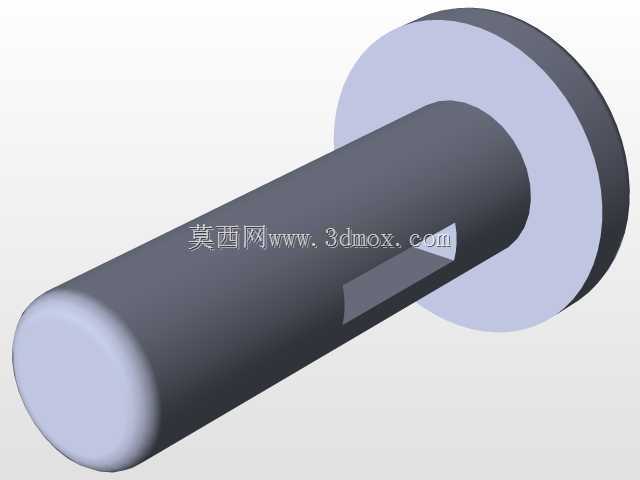

　　在流体输送管路、小型气动执行机构、低压液压辅助回路的装配场景中，这类带侧翼定位的开口销套管接头是解决管路快速对接、防松脱定位的常用基础零件，区别于常规卡套式、螺纹式接头，它的结构设计更适配需要频繁拆装、同时要求径向定位防转的装配工位，比如小型自动化生产线的气路分支节点、实验台流体管路的快拆段、轻工设备的冷却水路接驳位置，都能看到这类结构的实际应用。从结构功能来看，接头主体的阶梯轴段承担管路插接的核心作用，不同直径的圆柱段对应不同内径的柔性管路，插接后通过管箍压紧即可实现密封，不需要额外加工螺纹，装配效率比传统螺纹接头提升40%以上，适合批量装配的生产线场景。两侧对称伸出的绿色侧翼结构是整个设计的核心亮点，它并非装饰结构，而是承担安装定位与防转功能：在装配工位的对应安装板上，会预先加工和侧翼轮廓匹配的卡槽，接头插入管路后，侧翼卡入卡槽即可限制接头的周向转动，避免管路拉扯过程中接头跟转导致的密封松脱问题，同时侧翼的端面可以作为轴向定位的基准面，控制接头插入安装位的深度，保证对接的同轴度误差控制在0.1mm以内，减少管路弯折带来的流阻增大问题。端部的紫色阶梯凸台结构是和开口销配合的锁止部位，当接头插入对接位后，将开口销穿过凸台上预留的径向通孔，即可实现接头的轴向锁止，防止管路受内压冲击时接头从安装位脱出，相比传统的卡簧锁止，开口销的锁止结构更可靠，即使在有轻微振动的工况下也不会出现松脱，而且拆装只需要尖嘴钳即可完成，不需要专用卡簧钳，

　　现场维护的便利性更高。设计这类接头的时候，首先要确定的是主体各段的直径尺寸，需要和常用的柔性管路内径做适配，比如主流的6mm、8mm、10mm气动软管对应的插接段直径要做0.2-0.3mm的正公差，保证插接后有足够的抱紧力，同时插接段的端部要做15度的倒角引导，方便管路快速套入，避免装配时刮伤软管内壁导致密封失效。侧翼的尺寸设计需要兼顾定位强度和安装空间，侧翼的厚度一般取主体直径的1/4，既保证卡入卡槽后有足够的抗扭强度，不会因为管路扭转导致侧翼断裂，同时突出主体的长度控制在10mm以内，避免占用过多的安装空间，适合密集排布的管路节点。端部锁止凸台的通孔位置需要距离凸台端面2-3mm，保证开口销穿入后有足够的支撑长度，

　　不会因为受力过大导致凸台边缘崩裂，同时通孔的直径要比选用的开口销直径大0.1mm，方便开口销快速穿入，提升装配效率。从安装边界来看，这类接头的整体轴向长度根据适配管路的通径不同，一般控制在50-80mm区间，侧翼的总宽度比主体直径大20mm左右，安装时只需要在安装面板上开出对应直径的过孔，再在过孔两侧加工和侧翼匹配的浅槽即可，不需要复杂的加工工序，普通的钻床、铣床就能完成安装位的加工，适配大部分设备的安装面板加工条件。在实际工况验证中，这类结构的接头在0.8MPa的气动压力下，持续通断10万次不会出现松脱和泄漏问题，在有轻微振动的工位上，锁止可靠性比普通卡套接头高60%以上，而且因为没有螺纹结构，不会出现螺纹锈蚀导致的拆装困难问题，

　　适合在有一定湿度、轻微腐蚀的工况下使用。建模过程中需要注意各段阶梯轴的同轴度约束，侧翼和主体的结合位置要做R2的圆角过渡，避免应力集中导致侧翼受冲击时断裂，端部锁止凸台和主体的衔接位置也要做圆角处理，减少装配时的应力集中，同时开口销的安装通孔要保证和主体轴线垂直，避免穿销时出现卡滞问题。对于初学者来说，这类零件的建模练习可以很好地掌握拉伸、旋转、倒角、圆角这些基础特征的使用，同时能理解机械结构中定位、锁止、密封这些核心设计逻辑，不是单纯的几何形状堆砌，每一个结构特征都对应实际的功能需求，比如侧翼为什么要做对称结构，是为了平衡周向受力，避免单侧受力导致的接头偏斜；插接段为什么要做阶梯结构，是为了适配不同通径的管路，同时阶梯面可以作为管路插接的轴向定位面，保证管路插入深度一致，避免因为插入深度不足导致的管路脱落问题。
