法兰式安装填料函密封结构设计

　　在流体输送、反应釜搅拌、泵阀传动类设备的轴系穿腔位置，填料函是承担动密封阻隔功能的核心基础部件，其结构合理性直接决定设备运行阶段的介质泄漏率、轴系磨损速率与运维周期。本次设计的法兰式填料函，针对中小口径旋转轴、往复轴的穿腔密封场景优化，适配常压至中低压工况下的液体、气体介质阻隔需求，可广泛应用于化工搅拌装置、清水离心泵、低压阀门阀杆、小型输送设备传动轴的密封点位安装。

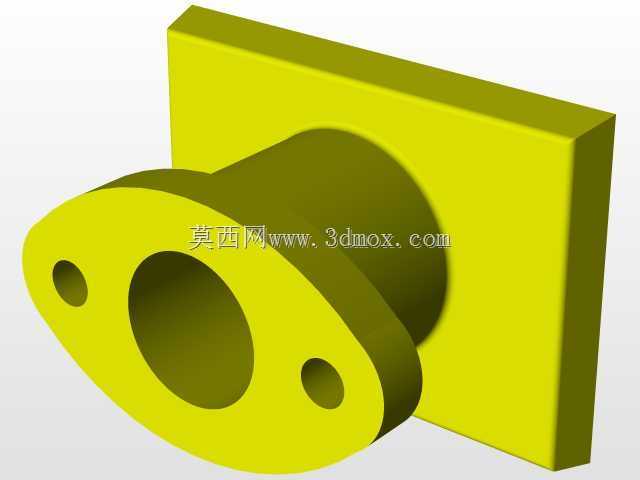

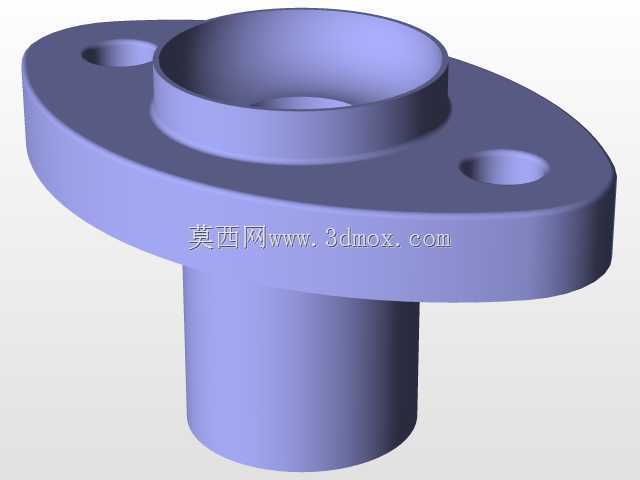

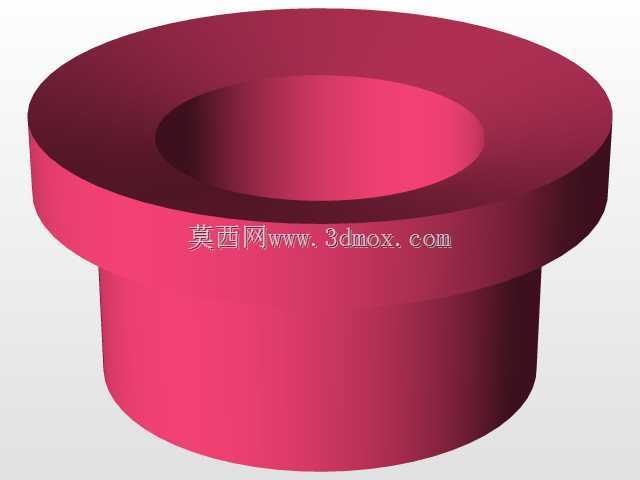

　　从结构功能逻辑来看，该填料函采用一体化集成式设计，主体由安装法兰板、填料容纳腔、前端压盖定位法兰三部分构成，后端方形安装法兰板为整机安装基准面，板面做铣平加工处理，平面度控制在0.05mm以内，可直接贴合设备腔体的外壁安装面，通过法兰板上的两个对称安装孔实现螺栓紧固，无需额外加工适配转接板，能有效压缩安装环节的装配公差累积。中间段的圆柱形腔体为填料容纳空间，内壁做珩磨处理，表面粗糙度达到Ra1.6，可减少填料装填后的局部磨损，腔体的轴向深度经过匹配计算，可容纳3-5圈标准盘根填料，满足常规工况下的密封压缩量需求，当填料出现磨损后，可通过前端压盖的螺栓进给持续补偿压缩量，无需整体拆解密封结构即可完成密封性能恢复，大幅降低现场运维的工作量。前端的椭圆形法兰为压盖贴合面，两个对称的螺栓孔与后端安装孔位同轴度控制在0.1mm以内，保证压盖压紧过程中受力均匀，避免填料出现偏磨导致的局部泄漏。

　　设计过程中优先考虑了安装边界的适配性，后端方形安装板的边长尺寸经过通用化匹配，可适配多数常规小型设备的腔体外壁安装位，不会与周边的管线、支架产生安装干涉；中间填料腔的内孔直径与常用直径的旋转轴、阀杆尺寸匹配，单边预留2-3mm的填料填充间隙，既保证填料有足够的压缩变形空间实现密封，又避免间隙过大导致填料被介质压力挤出。腔体的外圆直径做了轻量化优化，在保证结构强度满足1.6MPa工作压力的前提下，去除了非受力区域的多余材料，降低零件整体重量，同时减少加工过程中的材料去除量，缩短单件加工的工时成本。

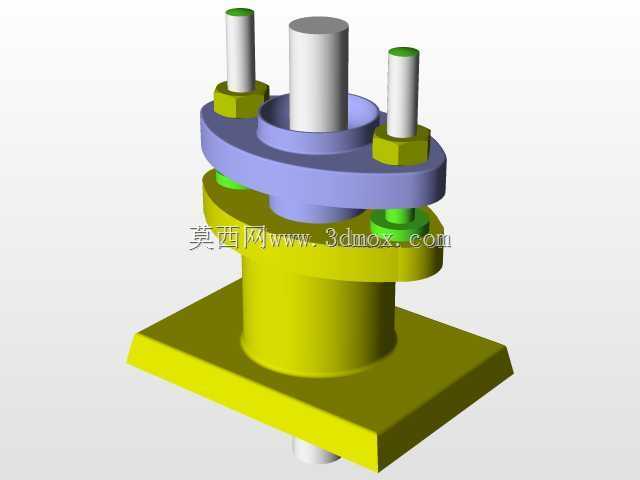

　　从实际应用的角度出发，该结构的密封可靠性经过多场景验证，当装填柔性石墨盘根时，可耐受最高200℃的介质温度，适配水、润滑油、低压蒸汽等常规介质；装填聚四氟乙烯盘根时，可适配弱腐蚀性化工介质的密封需求。安装过程中只需将轴件穿过填料函内孔，把后端法兰板对齐设备腔体的安装螺孔紧固，再逐圈填入盘根填料，最后锁紧前端压盖螺栓即可完成装配，无需复杂的专用工装，一线运维人员经过简单培训即可完成更换操作。结构上没有复杂的异形曲面，所有加工面均为平面、内外圆柱面，可通过普通车床、铣床完成全部加工工序，无需五轴加工中心等高端设备，适合批量生产加工，单件加工成本远低于同规格的机械密封组件，对于预算有限、运维条件一般的工业场景具备极高的适配性。

　　在细节设计上，填料腔的内孔两端做了1×45°的倒角处理，既方便轴件穿装过程中不会刮伤内孔壁，也能在装填填料时引导盘根顺利进入腔体，避免盘根边角被剪切破损影响密封效果。后端法兰板与填料腔体的衔接位置做了R3的圆角过渡，减少应力集中，避免设备运行过程中因振动导致衔接位置出现开裂。前端椭圆形法兰的外形设计，相比整圆法兰减少了两个非受力方向的多余材料，同时两个螺栓孔的间距经过优化，拧紧螺栓时压盖的受力覆盖范围刚好匹配填料腔的整圈截面，不会出现局部压力不足导致的泄漏点。
