双柱铰接式机械连接支座结构设计

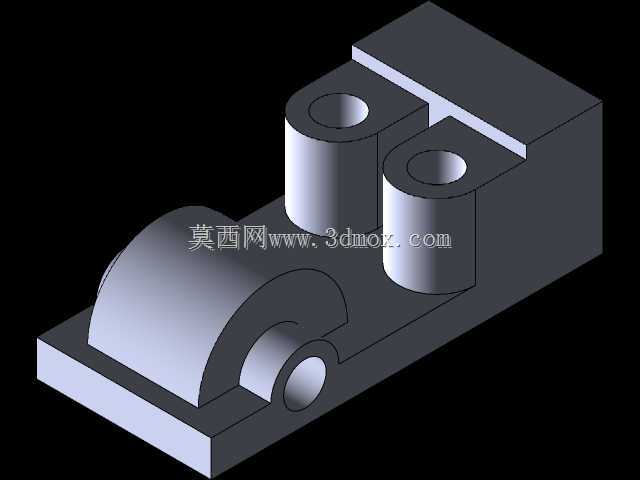

　　该类铰接支座结构多应用于中小型自动化生产线的连杆传动末端、工装夹具的角度调节模块以及小型输送设备的侧挡导向铰接部位，核心作用是实现两个相对运动构件之间的铰接连接，同时承担径向载荷与小范围的轴向限位，避免运动副出现卡滞或窜动问题。从结构布局来看，底座采用一体化矩形平板设计，底部预留平整安装面，可直接通过螺栓锁紧在设备安装基板上，安装孔位的排布避开了上部结构的应力集中区域，保证安装后底座受力均匀，不会因局部应力过大出现变形。上部两个同轴圆柱凸台为铰接销轴的安装位，凸台内孔加工有同轴度公差要求，保证销轴穿入后转动顺滑无偏摆，凸台的高度根据销轴的受力跨度设计，既保证足够的支撑长度分散剪切力，又不会因过高导致整体结构冗余增加不必要的重量。

　　底座前端的半圆弧凸起结构为限位挡边，当铰接构件转动到设定极限角度时，会与该挡边接触实现硬限位，避免构件超行程转动造成设备碰撞损坏，半圆弧的曲率与铰接转动半径完全匹配，保证限位接触时受力面均匀贴合，不会出现局部点接触造成的磨损加剧问题。设计过程中首先根据应用场景的额定载荷计算铰接销轴的直径，再反向推导两个圆柱凸台的内孔尺寸与壁厚，保证凸台在承受最大径向载荷时不会出现胀裂变形；底座的厚度根据安装面的受力弯矩计算，确保在最大偏载工况下底座平面的平面度变形量控制在0.05mm以内，避免因底座变形导致铰接孔同轴度超差。安装边界方面，整体结构的长宽尺寸适配常规的50-100mm规格的工业铝型材安装槽位，

　　不需要额外加工转接板即可直接固定在标准型材框架上，整体高度控制在较低范围，降低安装后的重心高度，减少运动过程中的振动幅度。结构的所有棱边均做了倒角处理，既避免装配过程中锐边划伤操作人员，也能消除加工过程中产生的应力集中点，提升零件的长期疲劳强度。两个圆柱凸台的外圆与底座连接处做了圆角过渡，进一步分散应力，避免连接处受冲击载荷时出现断裂问题。该结构的运动副间隙设计预留了合理的公差范围，既保证常温工况下转动灵活，也能适应一定的温度变化带来的热胀冷缩影响，不会因环境温度升高出现转动卡滞的情况。在实际应用中，该类支座可搭配标准圆柱销轴、卡簧等标准件使用，不需要定制特殊连接件，降低了装配与后期维护的成本，零件本身可采用常见的45号钢加工后做发黑处理，也可根据防腐需求采用铝合金材质加工，适配不同的工况环境。
