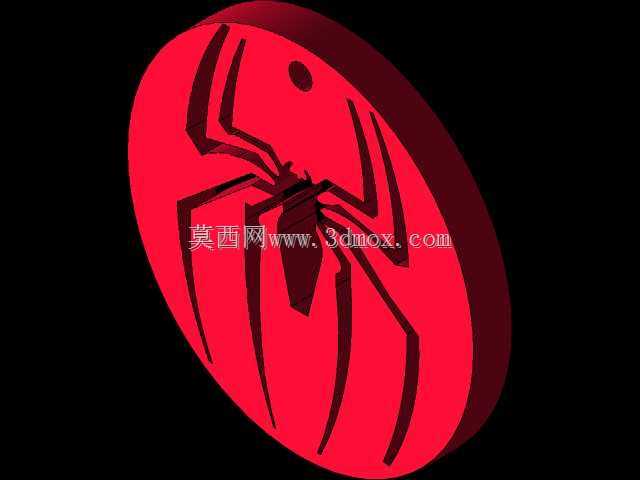

蜘蛛侠主题圆形金属挂饰结构设计

　　这款挂饰类五金件的设计，最初是面向文创周边、随身配饰的量产需求展开，日常使用场景覆盖个人随身物品标识、背包配饰、钥匙串收纳挂件等，区别于常规平面印刷挂饰，采用立体浮雕结构来强化IP元素的视觉辨识度，同时兼顾日常携带的抗磕碰、耐磨损性能。从结构设计逻辑来看，整体采用薄型圆片作为主体基底，基底厚度控制在3mm以内，既不会因为过薄导致边缘锋利划手，也不会因为厚度过大增加整体重量，长时间挂在钥匙串或者背包拉链头上不会产生明显的坠重感。主体圆片的直径设置为35mm，这个尺寸刚好适配成年人手指捏持的操作尺度，日常从口袋里掏取钥匙时，能快速通过圆形轮廓和表面浮雕触感定位到挂饰位置，不会和其他扁平钥匙卡件混在一起难以分辨。

　　表面的蜘蛛图案采用下沉式浮雕设计，浮雕深度控制在0.8mm，图案线条的最小圆角设置为R0.3，避免尖锐棱角在日常摩擦中出现掉漆、硌手的问题，同时这个深度刚好能在阳极氧化或者喷漆上色时，让凹陷区域和基底平面形成稳定的色彩分区，不需要额外的遮罩工序就能实现红黑双色的视觉效果，能有效降低量产时的表面处理成本。挂孔位置设置在圆片顶部偏中心的位置，孔直径为3mm，孔边缘做了R0.5的倒圆角处理，适配常规的钥匙圈、龙虾扣、挂绳等标准连接件，安装时不需要额外的转接配件，直接穿入即可完成装配，挂孔的位置经过重心校核，悬挂时整个圆片会保持自然垂直状态，不会出现倾斜歪扭的情况，避免日常携带时和其他物品发生卡滞。从安装边界来看，

　　整个挂饰除了挂孔位置需要预留2mm的连接件活动空间外，其余外轮廓没有外凸的尖锐结构，和其他钥匙、门禁卡放在一起时，不会刮花卡面或者勾扯衣物纤维。结构设计时特意对浮雕的根部做了加厚处理，避免图案凸起部分在受到挤压、摔碰时出现断裂，日常从1.2米高度掉落到水泥地面时，浮雕结构不会出现崩缺，满足日常使用的抗冲击要求。基底的边缘做了全周R1的圆弧倒角，不管是手持触摸还是放在口袋里，都不会有锋利的边缘割伤皮肤或者勾扯布料。考虑到这类挂饰经常会接触到手上的汗液、雨水，整体结构没有设计容易积水藏污的缝隙，浮雕的线条沟槽全部做了圆弧过渡，日常擦拭时可以很方便地清理掉沟槽里的灰尘，不会因为长期积灰导致图案发黑变脏。在建模阶段，

　　特意对整个零件的拔模角度做了统一设置，外表面所有垂直于分型面的结构都设置了1.5度的拔模斜度，不管是采用冲压成型还是压铸工艺，都能顺利脱模，不需要后续额外的修边工序。挂孔的位置距离圆片外边缘的最小壁厚为2.5mm，这个厚度可以保证挂孔在承受5kg的拉力时不会出现开裂，满足日常挂带多把金属钥匙的强度要求，不会出现挂孔断裂导致钥匙丢失的情况。整个零件的重量控制在8g左右，即使搭配挂绳挂在脖子上作为装饰，也不会产生明显的负重感，适配更多的使用场景。
