带工程尺寸标注的网球拍结构设计

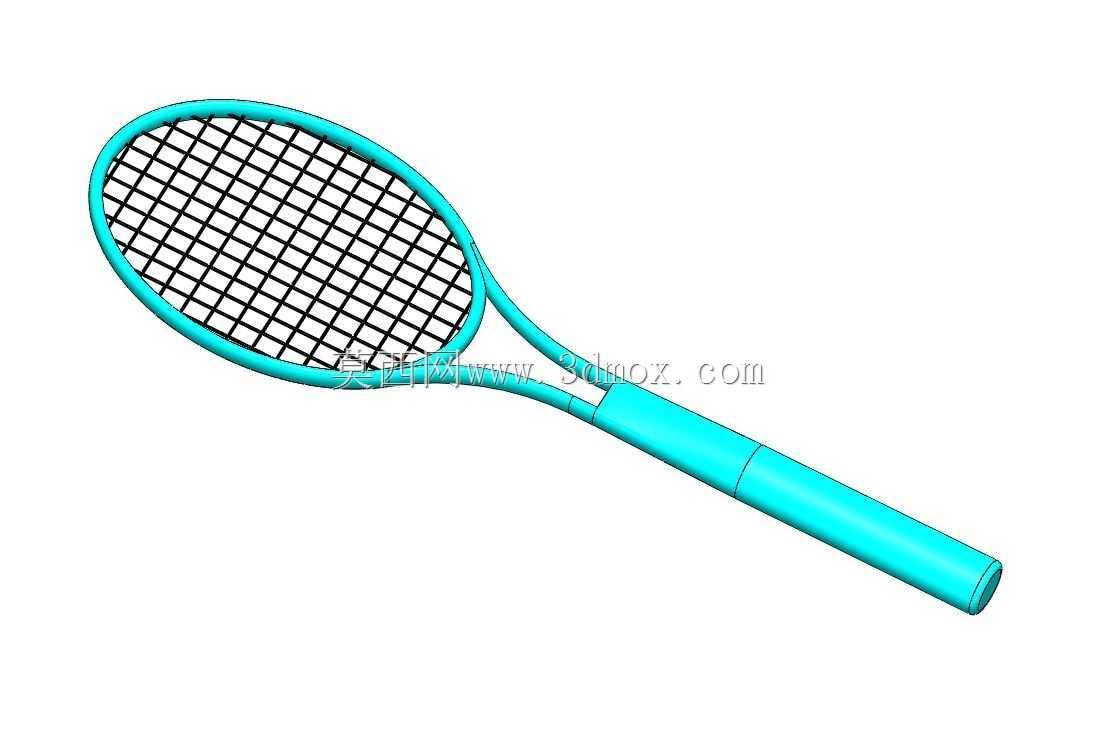

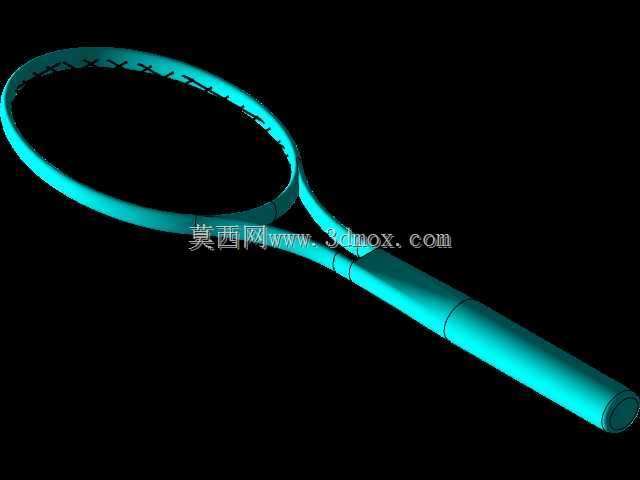

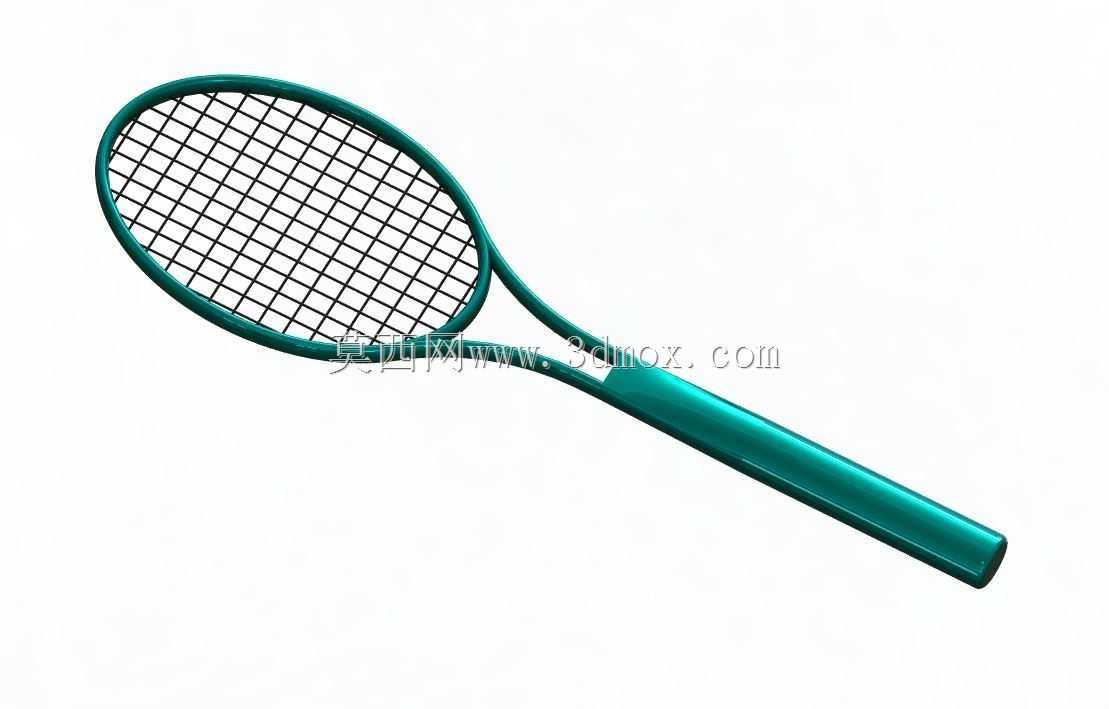

　　这套模型完整还原了网球拍的两大核心功能单元：拍头击球区与拍柄握持区。拍头部分采用椭圆型拍框结构，框体带有连续的线孔安装位，可适配不同磅数的球线穿装需求，拍框的过渡曲面做了连续的曲率优化，避免应力集中导致的击球过程中框体断裂风险，同时拍框与拍喉的衔接位置做了圆弧过渡处理，既能够分散击球瞬间的冲击力，也能提升整体结构的抗扭刚度，减少偏击时的拍面晃动量。拍柄部分采用渐变截面设计，从拍喉位置向柄尾逐步收窄，截面尺寸贴合人体手部握持的自然轮廓，柄尾带有凸起的限位结构，可避免挥拍过程中球拍脱手的风险，拍柄与拍喉的衔接位置做了壁厚渐变处理，平衡整体重量分布，让整拍的平衡点处于适合发力的合理区间。设计思路上，这套结构完全遵循工程化落地的逻辑开展，在体育器材的结构开发环节，网球拍的三维建模并非简单的外形复刻，而是需要平衡运动力学、握持手感、击打反馈与生产工艺的多维度设计工作，这套带完整工程尺寸的网球拍三维结构，可直接对接后续的结构验证、手板打样与量产开模环节，覆盖从业余训练拍至专业竞技拍的前期开发需求。从实际应用场景来看，该结构可适配青少年入门训练、成人日常休闲运动、专业赛事备赛训练等多个场景，不同场景下的结构参数可基于这套基准模型做针对性调整，比如面向青少年群体的版本可在现有尺寸基础上适当缩短拍柄长度、缩小拍面面积，降低握持与挥拍的发力门槛；面向专业竞技场景的版本则可在现有框架基础上调整框体截面厚度，优化拍框的抗扭性能与击球甜区范围。从功能特性维度拆解，

　　没有做脱离生产实际的异形造型，所有曲面均采用可参数化调整的建模逻辑构建，每个关键尺寸都设置了可编辑的参数关联，比如拍面的长轴、短轴尺寸，拍框的截面宽度、壁厚，拍柄的长度、锥度，拍喉的过渡圆角半径等，设计人员可根据不同的产品定位快速调整参数生成新的结构方案，无需重新搭建基础曲面。建模过程中优先保证了各部分结构的拔模角度一致性，适配后续注塑或者碳纤维模压的生产工艺要求，避免出现倒扣、壁厚突变等会导致生产缺陷的结构问题，拍框的线孔位置采用阵列式排布，孔位间距经过反复校核，既保证穿线后球网的张力均匀性，也不会因为孔位过密削弱拍框本身的结构强度。从外形尺寸与安装边界来看，这套模型标注的完整工程尺寸可直接作为生产加工的基准参考：

　　拍面部分的横向宽度为200mm，纵向击球区长度为300mm，拍头与拍喉衔接位置的过渡圆角为R200，拍喉位置的加强结构宽度为20mm，拍柄总长度为400mm，柄身的截面厚度为45mm，柄尾带有45度的倒角过渡，整拍总长度为695mm，所有尺寸的公差预留均符合体育器材生产的行业通用标准，各部件的装配边界清晰，拍框、拍喉、拍柄为一体化结构设计，无需额外的拼接装配，减少生产过程中的装配工序，也提升了整体结构的连接强度。在实际的结构验证环节，基于这套三维模型可直接开展有限元力学仿真，模拟不同力度、不同击球位置下的拍体形变、应力分布情况，针对性优化壁厚分布与加强筋位置，在保证结构强度满足使用要求的前提下尽可能降低整拍重量，提升挥拍的灵活性。

　　同时模型中预留的拍柄包覆层安装边界，可适配不同厚度的握把胶安装需求，用户可根据自身的手型大小选择不同厚度的握把胶，不会出现包覆后拍柄过粗影响握持手感的问题。拍框的外缘做了圆弧钝化处理，避免运动过程中磕碰造成的框体掉漆、开裂，也能减少意外触碰时的人身伤害风险。对于体育器材设计从业者而言，这套带完整尺寸链的三维结构可大幅缩短前期的建模周期，设计人员无需从零开始搭建基础曲面与尺寸体系，可直接在现有结构基础上根据具体的产品需求做参数调整，比如调整拍框的截面形状来改变风阻系数，调整平衡点位置来适配进攻型、防守型不同打法的使用需求，甚至可以基于这套基础结构拓展设计带减震结构的高端球拍，在拍喉位置预留减震装置的安装位，进一步提升击球的手感，减少运动过程中的肘部受力损伤。
