多边形大容量储水瓶结构设计方案

　　这款多边形储水瓶的结构设计，首先要匹配日常液体盛装的实际使用场景，不管是户外便携储水、工位日常饮水补充，还是小容量分装液体的临时存储，都能适配对应的使用需求。瓶身采用多边形切边的主体结构，区别于常规圆形瓶体，放置时的抗滚动性能有明显提升，放置在倾斜度不超过8度的工作台面、户外岩石坡面时，不会像圆瓶那样轻易滚落，这一点在户外作业、车间工位使用场景下实用性很强。

　　从功能特性来看，瓶口采用标准螺纹接口设计，匹配常规口径的瓶盖密封结构，螺纹圈数设置为3圈，既能保证旋合后的密封性能，避免盛装液体时出现渗漏，也不会因为螺纹过长导致开合操作繁琐。瓶身主体做了等壁厚设计，壁厚控制在1.2mm，适配常规注塑成型工艺，成型过程中不会因为壁厚不均出现缩痕、翘曲等缺陷，同时瓶身中部设置了一圈环形加强筋，既可以提升瓶体整体的抗挤压强度，在装满液体握持时也能起到防滑定位的作用，手指刚好可以卡在加强筋位置，提升握持稳定性。

　　设计过程中首先考虑的是容量与外形尺寸的平衡，整体瓶身高度控制在120mm，瓶口外径32mm，瓶身最大对角宽度90mm，这个尺寸边界刚好可以适配常规汽车杯架、户外背包侧袋的安装放置空间，不会因为尺寸过大无法放入常规收纳位。瓶身底部做了内凹设计，内凹深度3mm，放置时的接触环面宽度5mm，既可以保证放置时的支撑稳定性，也能避免瓶底直接与放置面完全贴合，在放置面有少量积水时不会因为负压吸附导致拿起费力。

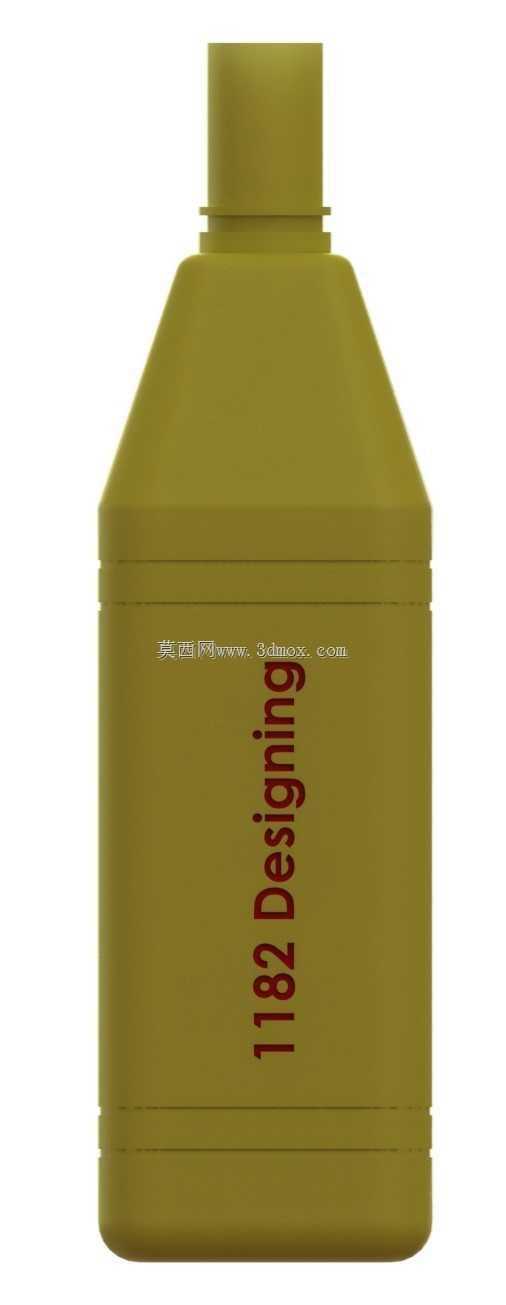

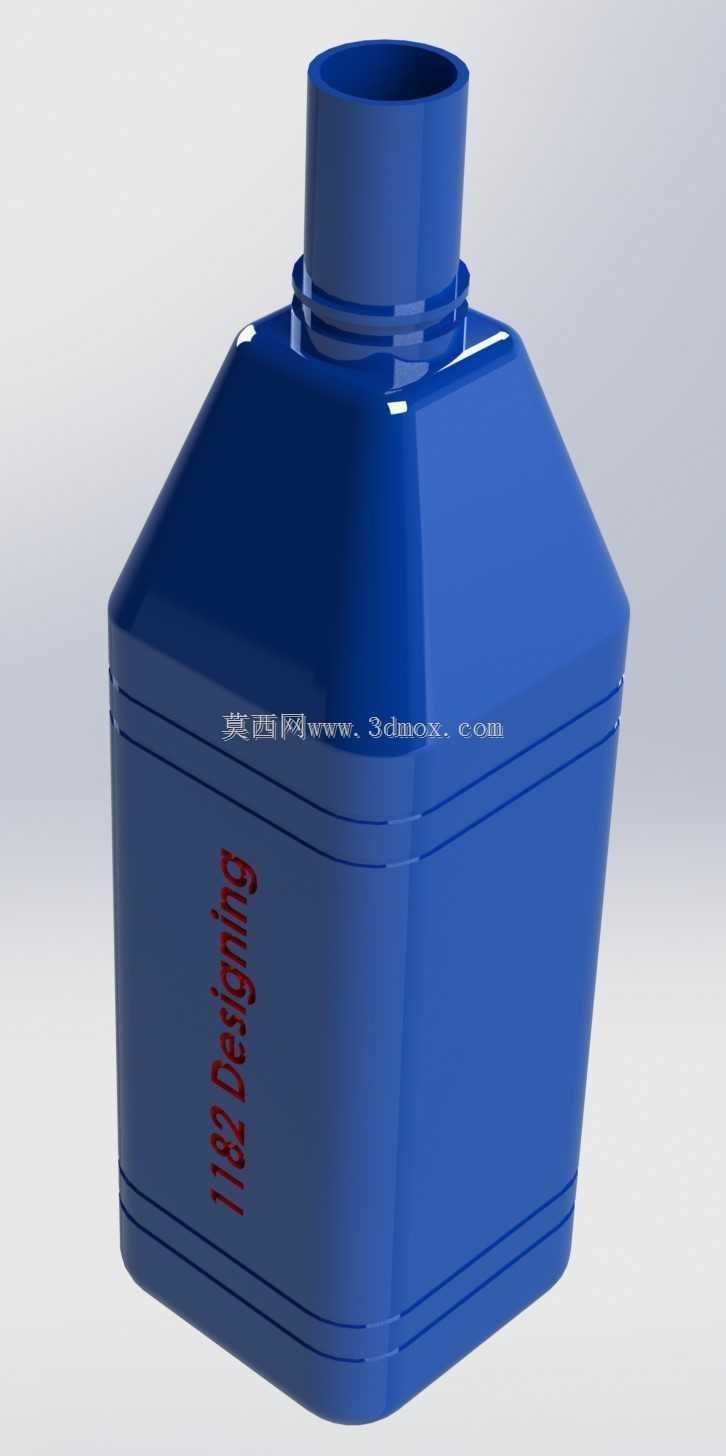

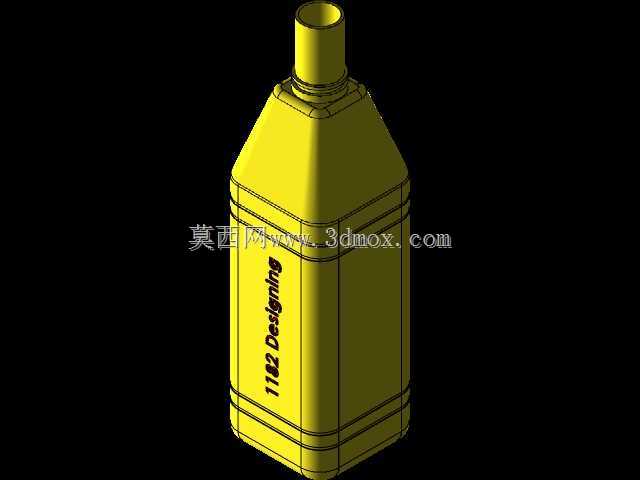

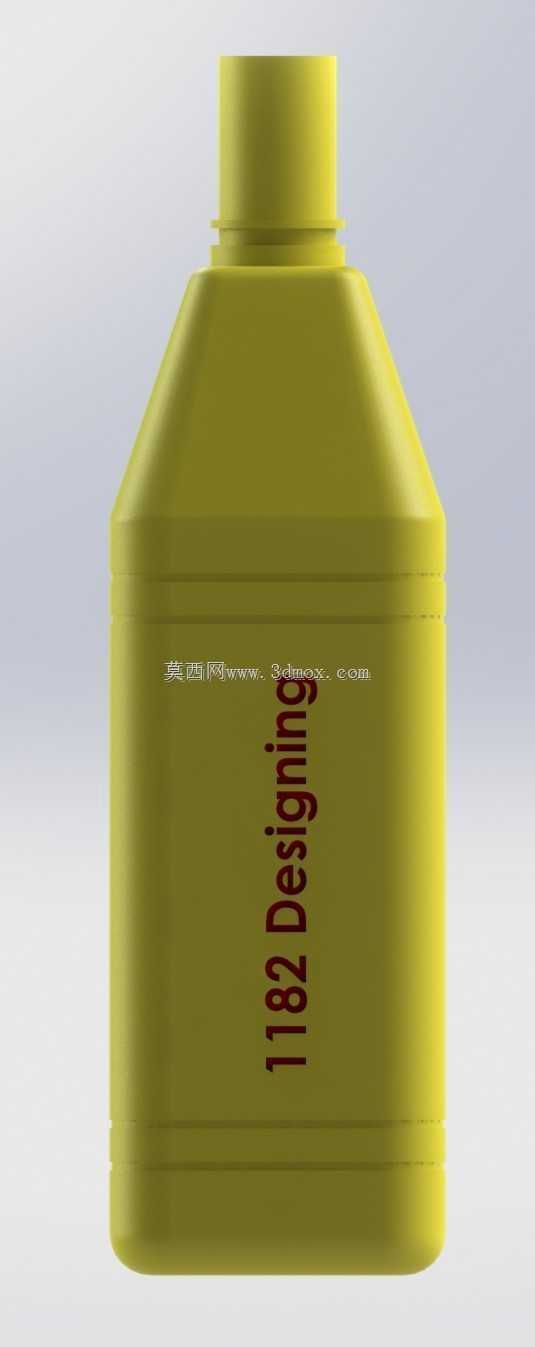

　　瓶身侧面预留了平面标识区域，也就是图中红色文字印刷的位置，这个平面区域宽度40mm，高度60mm，足够印刷品牌标识、容量标注、使用提示等内容，区别于圆瓶曲面印刷的工艺难度，平面区域可以直接采用丝印、贴标等工艺，加工成本更低，标识附着力也更强。瓶口位置做了加厚处理，瓶口壁厚比瓶身壁厚增加0.3mm，避免多次旋合瓶盖后出现瓶口开裂、螺纹滑牙的问题，提升产品的重复使用寿命。

　　从结构强度校核的角度来看，多边形的棱边位置做了R2的圆角过渡，避免应力集中，在瓶体受到侧向挤压时，棱边可以作为加强结构分散受力，装满常温水的状态下，从1.2米高度自由跌落至水泥地面，瓶体不会出现开裂、渗漏的情况，满足日常使用的抗跌落要求。瓶身内部转角位置同样做了圆角过渡，没有清洁死角，使用后清洗时可以很方便地冲刷到内部所有位置，不会残留液体滋生细菌，适配食品级塑料的使用要求。

　　另外在设计时也考虑了堆叠存储的需求，瓶身上部靠近瓶口的位置做了一圈限位台阶，台阶宽度4mm，多个同型号瓶子堆叠放置时，上方瓶子的底部内凹位置刚好可以卡在下方瓶子的瓶口台阶处，堆叠高度达到5层时也不会出现滑移倾倒的问题，方便仓储、运输过程中的码放，提升空间利用率。瓶口的密封面做了平面度管控，平面度公差控制在0.1mm以内，配合瓶盖内的密封垫片，可以实现盛装常温液体时零渗漏，即使倒置放置也不会出现漏液情况，满足外出携带的使用要求。
