手动立式柑橘类水果压榨装置结构

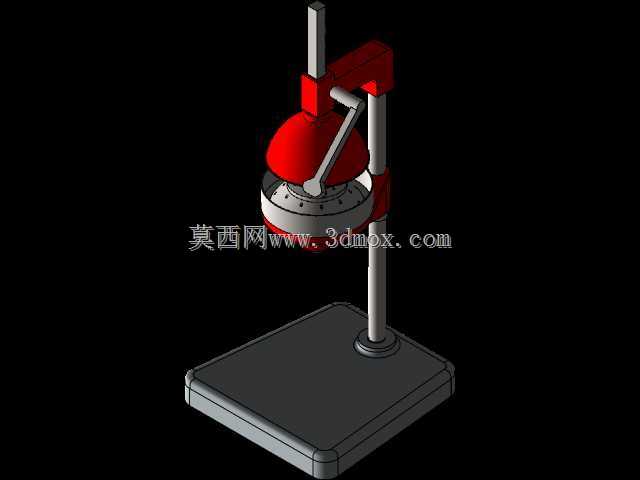

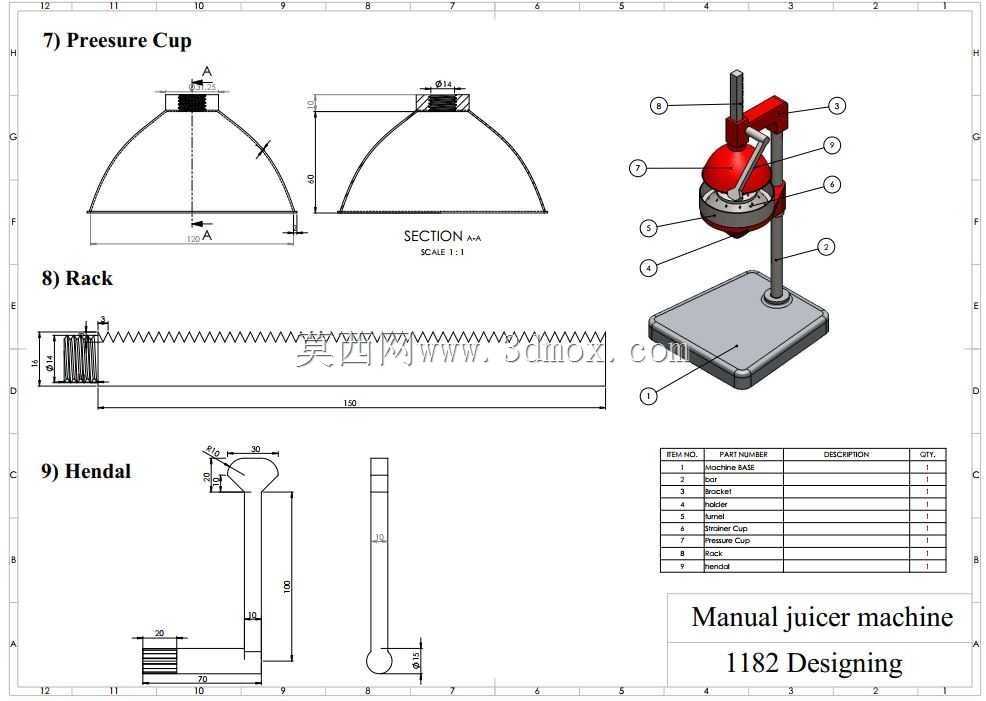

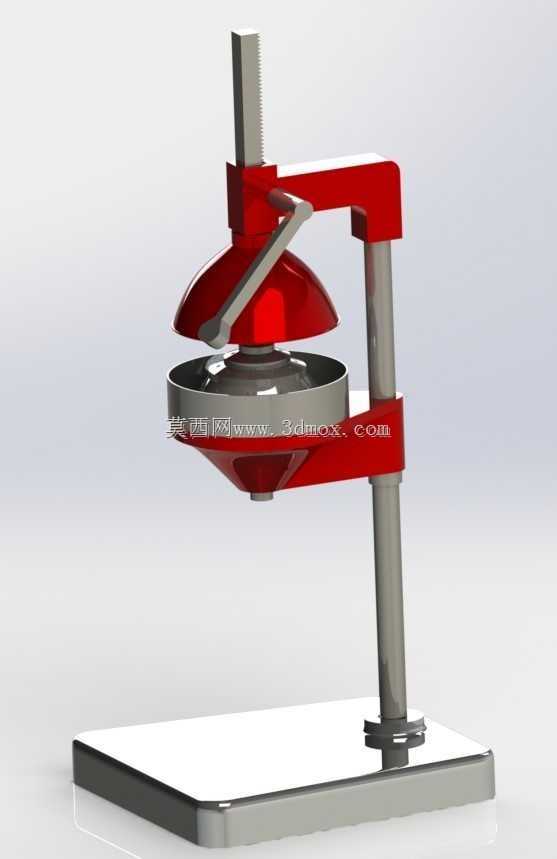

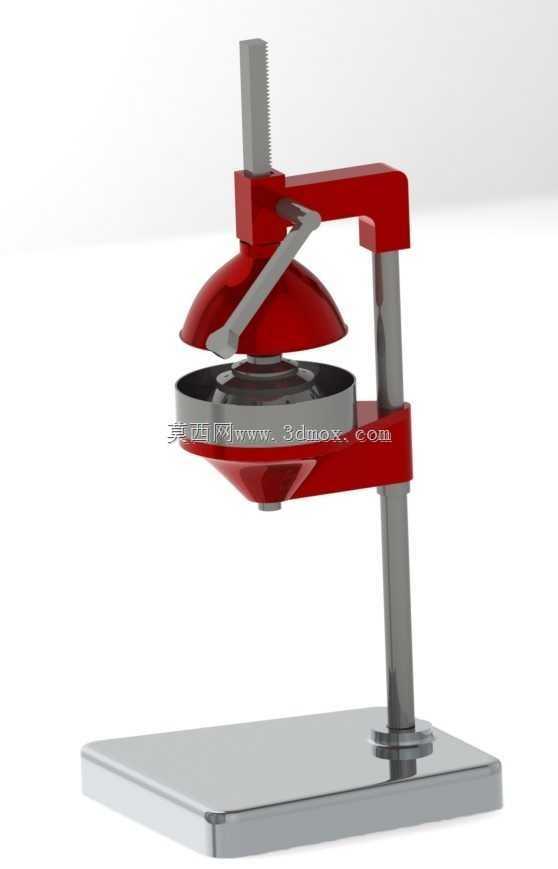

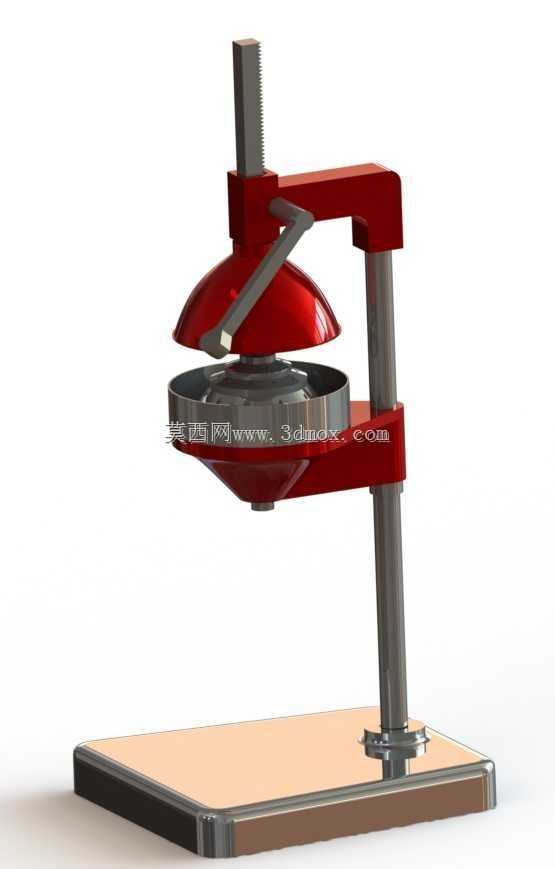

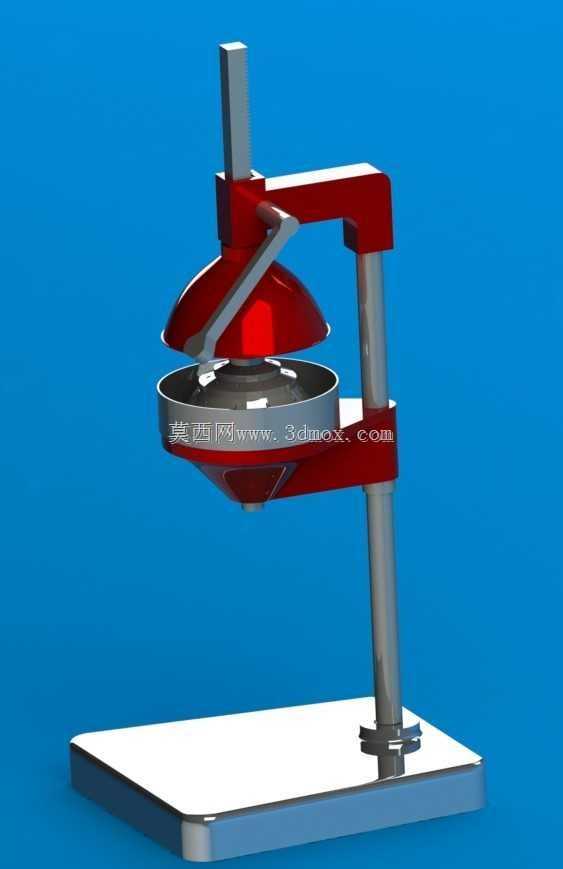

　　这款手动压榨装置主要面向鲜果零售门店、家庭鲜榨场景、轻食水吧的小批量 citrus 类鲜果出汁需求，区别于高速离心式榨汁设备，其依靠纯机械杠杆施压完成果块挤压，无需接入电源，也不存在高速旋转部件带来的清洁死角与操作风险，在需要现榨现用、单次处理量在1-3个鲜果的使用场景下，设备的使用便捷性与维护成本优势十分突出。从功能实现逻辑来看，整套机构的施压路径为竖直方向，顶部的丝杆传动副配合侧置的压杆手柄，可将人手施加在手柄上的圆周方向扭力，转化为压头沿竖直导柱的直线下压力，施压过程中力臂长度固定，操作人员可根据果实的软硬程度灵活调整下压力度，避免压力过大导致果皮中的苦涩成分混入果汁，也能减少压力不足造成的出汁率偏低问题。

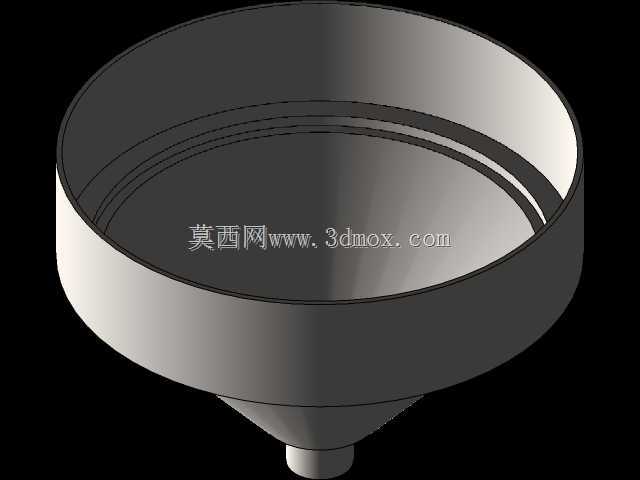

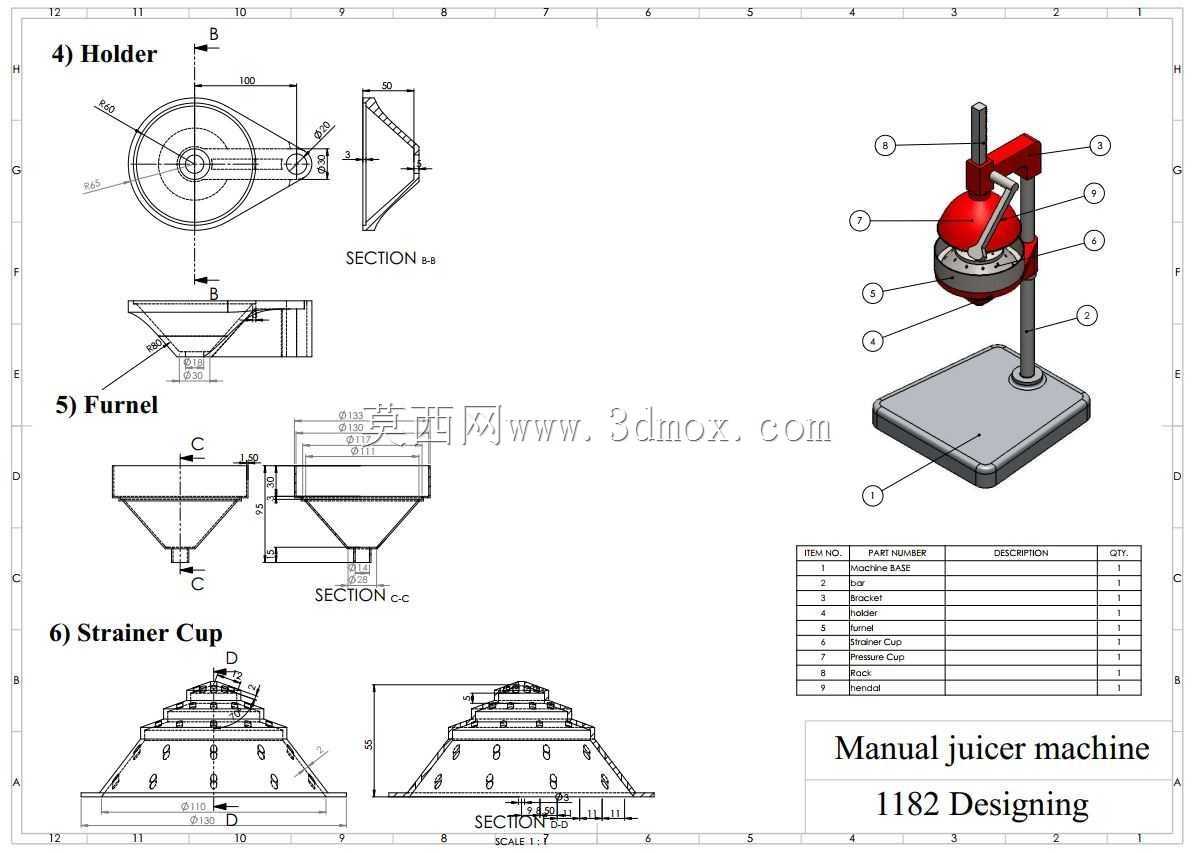

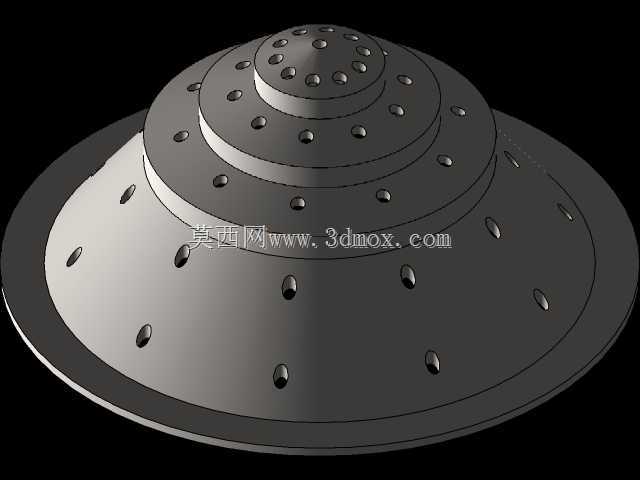

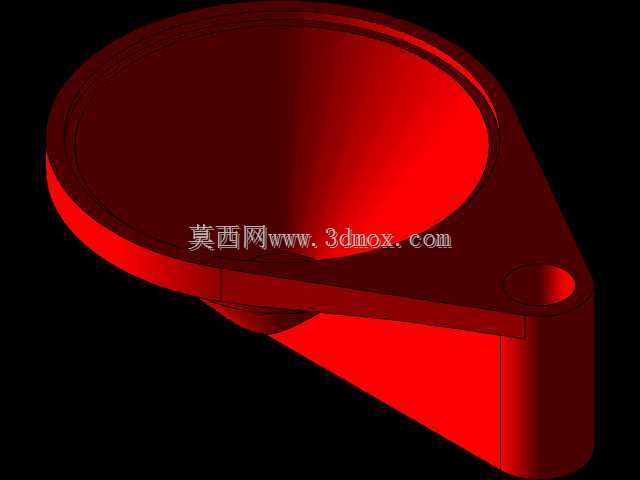

　　下部的承托结构分为两层，上层带密集漏孔的滤盘直接承接被挤压的鲜果，挤压出的果汁透过滤孔汇集到下层的环形集汁槽内，可直接对接杯具完成接取，果渣则被截留在滤盘上方，挤压完成后可直接取下滤盘清理残渣，无多余的管路与嵌套结构，日常清洁无需借助专用工具。结构设计层面，整套装置的支撑框架采用单立柱配合矩形底座的布局，立柱通过底部的法兰结构与底座刚性连接，压头的滑动套与立柱采用间隙配合，保证压头上下滑动过程中无卡滞，同时限制压头的周向转动，避免施压过程中压头偏转导致果实移位、汁液飞溅。施压端的半球形压头与下部的半球形承托窝轮廓完全匹配，果实放置在承托窝内被对半切开后，切面朝向滤盘，压头下压时可完全贴合果实的外弧面，

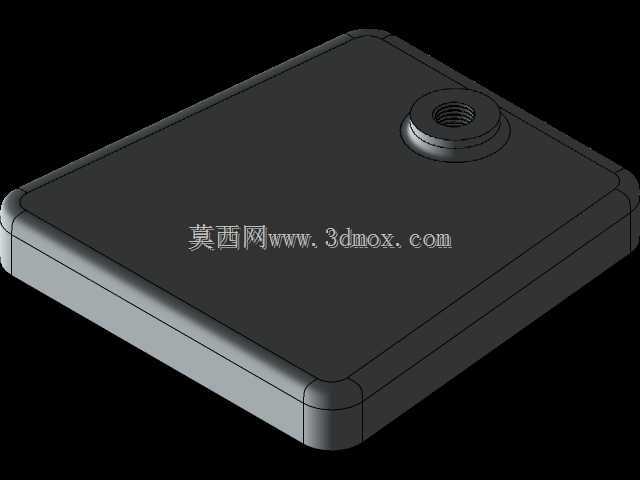

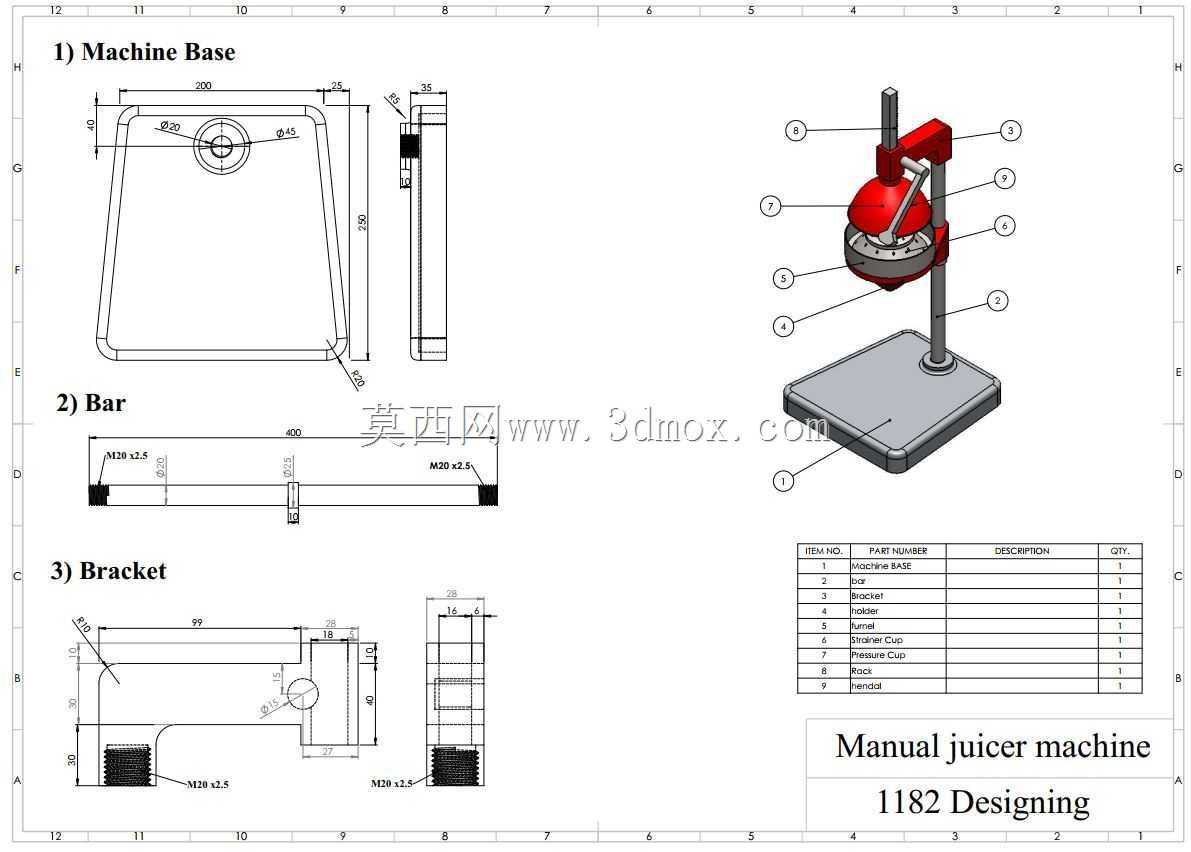

　　施压面的受力均匀度远高于平面压头，能在同等下压力度下获得更高的出汁率，同时不会将果籽压碎影响果汁口感。底座采用矩形平板结构，底部预留了防滑垫安装槽，实际安装放置时，可通过防滑垫增大与操作台的摩擦力，施压过程中底座不会出现滑移，整套装置的安装边界仅需占用操作台面上300mm*200mm左右的矩形区域，竖直方向的最大高度在450mm左右，压杆手柄的转动半径控制在150mm以内，操作过程中手柄不会超出底座的投影范围过多，不会与台面上的其他器具产生干涉。从结构可靠性角度来看，所有与果汁接触的部件均采用圆弧过渡设计，无直角清洁死角，传动丝杆位于压头上方的非接触区域，挤压过程中果汁不会飞溅到丝杆螺纹内，可避免果汁残留滋生细菌，

　　也能减少果汁中的酸性成分对传动部件的腐蚀，日常使用后仅需冲洗滤盘、集汁槽与压头即可完成清洁，维护成本极低。导柱表面采用光滑的圆柱面设计，滑动套内部可预留润滑脂存储槽，长期使用后仅需在导柱表面涂抹少量食品级润滑脂即可保证滑动顺畅，无需频繁拆解维护。整套机构的受力路径经过优化，施压过程中所有的反作用力均通过立柱直接传递到底座，框架部分无额外的悬臂受力结构，长期使用后不会出现框架变形、压头偏移的问题，即使在高频次的商用场景下，结构的疲劳寿命也能满足使用需求。
