指甲钳结构设计三维数模含零件工程图

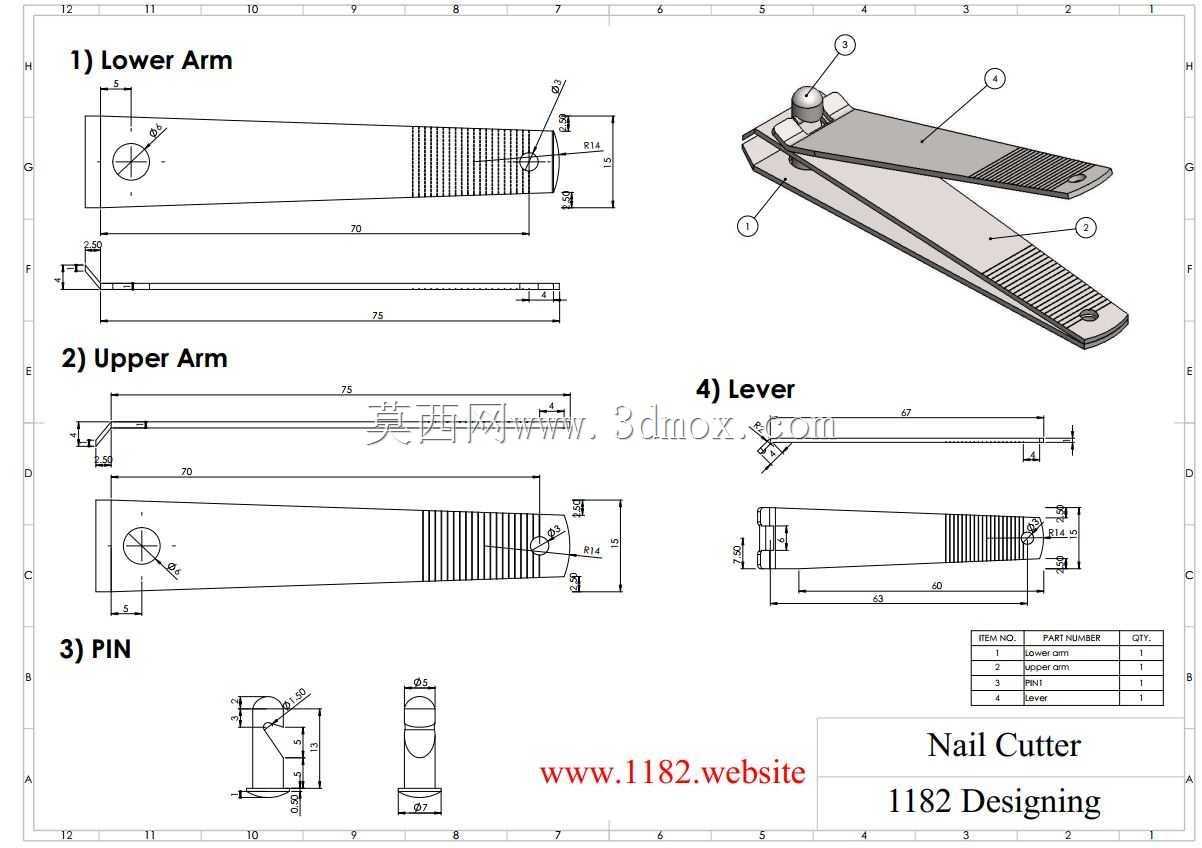

　　日常个人护理场景中，指甲钳是普及率极高的手动剪切类五金工具，其结构可靠性直接决定使用手感与剪切寿命，本次完成的指甲钳三维结构设计，完整覆盖上下钳臂、销轴、压杆四个核心组成零件，同步输出对应零件的二维工程标注图，可直接用于手板打样验证与小批量生产参考。从实际使用需求出发，指甲钳的核心功能是通过杠杆放大手部按压力，驱动上下钳口的咬合刃口完成指甲的剪切作业，设计过程中首先要保证刃口咬合的对齐精度，避免出现剪不断、指甲崩裂的问题，同时要控制按压行程与按压力度，适配不同年龄段用户的手部施力习惯，避免出现按压费力、钳身打滑的使用痛点。结构设计层面，下钳臂作为整个产品的承载基座，一端设置固定刃口，另一端开设销轴安装孔与压杆卡位槽，

　　表面冲压出细密的防滑纹理，增大手指握持时的接触摩擦力，防止使用过程中钳身转动偏移；上钳臂对应设置活动刃口，通过销轴与下钳臂形成铰接副，可绕销轴完成小角度开合动作，刃口部位做局部淬火硬化处理，保证长期剪切后刃口不卷边、不崩缺；销轴作为铰接连接件，采用过盈配合压入下钳臂的安装孔内，与上钳臂的铰接孔保留微小间隙，保证上钳臂转动顺畅无卡滞，同时限制上下钳臂的轴向窜动，避免刃口错位；压杆作为力放大构件，一端设置卡位凸头，使用时卡入上钳臂的定位槽内，通过杠杆原理将手指施加在压杆尾部的力放大数倍后传递到上钳臂尾部，驱动刃口咬合，非使用状态下压杆可翻转贴合在钳身表面，缩小整体收纳体积，方便随身携带。从尺寸边界来看，

　　整套指甲钳闭合状态下的整体长度控制在70mm区间，最大宽度15mm，闭合后总厚度不超过8mm，完全适配常规钥匙扣、随身收纳包的放置空间，不会占用过多携带空间；各零件的尺寸标注完全符合五金冲压加工的工艺要求，折弯部位预留合理的冲压圆角，避免应力集中导致零件断裂，刃口部位的咬合间隙控制在0.02mm以内，保证剪切时指甲不会滑入刃口缝隙造成撕裂。实际建模过程中，先通过草绘绘制各零件的展开轮廓，结合钣金冲压工艺特性设置对应的折弯参数，保证折弯后的零件尺寸与设计值一致，再完成虚拟装配验证各运动部件的活动行程，排查铰接部位的干涉问题，模拟按压过程中的受力传递路径，调整压杆的力臂长度，将最大按压力控制在15N以内，

　　保证普通用户单指即可轻松完成按压剪切动作。针对日常使用中容易出现的钳臂变形问题，上下钳臂的主体厚度设置为2mm，选用常见的不锈钢冲压板材，在保证结构强度的前提下控制整体重量，整套产品总重量不超过20g，携带无负重感；钳身表面的防滑纹理深度设置为0.3mm，既保证足够的防滑摩擦力，又不会因为纹理过深积攒污垢，方便日常使用后的清洁维护。这套结构设计没有多余的冗余构件，所有零件均采用常规五金加工工艺即可生产，不需要特殊定制的加工设备，可有效控制量产成本，同时各零件的装配关系简单，仅通过销轴铆接即可完成总装，装配工序少，生产效率高，适合大规模量产推广。
