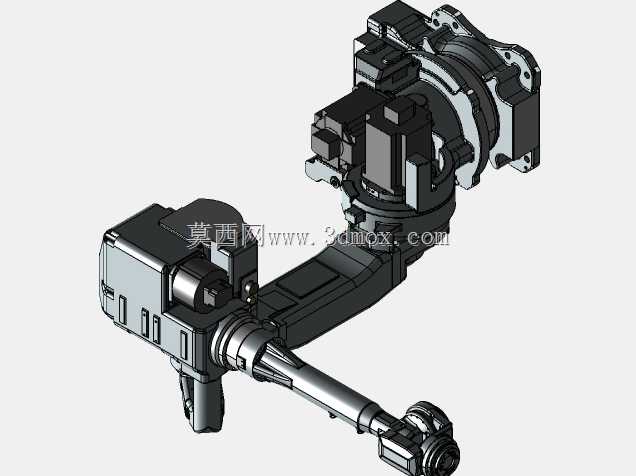

这款多关节机械臂的结构设计,核心围绕通用工业场景的柔性作业需求展开,从关节负载分配到安装接口的匹配,都贴合车间实际部署的常见工况。先从安装端说起,底座采用法兰式安装结构,安装孔位的排布参考了市面主流同负载级别工业机器人的通用安装尺寸,不需要额外定制过渡连接板,就能直接固定在设备机台、地面安装座或者线性行走轴上,底座的回转支承选用交叉滚子结构,能同时承受轴向载荷、径向载荷与倾覆力矩,就算臂展完全伸开搭载额定负载做高速回转,底座的形变量也能控制在0.02mm以内,不会因为长期交变载荷出现连接松动的问题。
关节驱动的布局上,大臂、小臂的驱动电机没有采用后置集中传动的方案,而是将一二轴的伺服电机集成在腰座与大臂的连接腔体内部,三轴、四轴的驱动单元顺着大臂的腔体走线布置,既缩短了传动链的长度,减少同步带、长传动轴带来的传动背隙,也能平衡整个臂体的重心分布,让机械臂在做俯仰动作的时候,电机不需要额外克服过多的偏重力矩,有效降低运行时的能耗与关节磨损。腕部的三个关节采用中空走线设计,末端执行器的气管、线缆可以从臂体内部的穿线通道直接通到法兰端面,避免外部走线在高速运动时出现线缆缠绕、剐蹭周边设备的问题,这一点在焊接、上下料、打磨这类需要频繁变换腕部姿态的场景里实用性很强,能大幅减少线缆维护的频次。
从实际应用场景来看,这款机械臂的工作半径覆盖了中小尺寸工件的作业范围,在3C电子装配线上,可以搭配吸盘、夹爪完成电路板的上下料、螺丝锁付、外壳组装这类重复定位精度要求高的工序,重复定位精度能控制在±0.03mm,完全满足精密装配的公差要求;在五金加工车间里,也可以搭载打磨头、喷枪,完成铸件的飞边打磨、工件表面喷涂这类存在职业健康风险的工序,替代人工在高粉尘、高噪音的工位长期作业;在物流分拣场景中,更换宽行程夹爪就能完成规整包装箱的码垛、拆垛作业,关节的防护等级达到IP54,车间内的少量粉尘、切削液飞溅不会影响关节内部传动件的正常运行。
设计过程中对臂体的外形做了优化,大臂、小臂的外壳采用流线型的铸造结构,没有突出的安装凸台与尖锐棱角,一方面是减少运动时的空气阻力,提升高速运行的平稳性,另一方面也避免臂体在回转过程中剐蹭周边的安全护栏、料架,相邻关节的运动限位做了软、硬双重设置,软件层面通过电机编码器设置软限位,提前减速停止,硬件层面在关节极限位置设置聚氨酯缓冲挡块,就算软件限位失效,也不会因为关节过冲造成臂体碰撞损坏。
末端的安装法兰遵循通用工业机器人的接口标准,法兰端面的定位销孔、螺纹孔尺寸和市面主流快换装置、夹爪、焊枪等执行器的安装尺寸完全匹配,用户不需要重新设计转接法兰就能快速更换末端工具,适配不同的生产工序切换需求。臂体内部的走线槽预留了足够的线缆冗余量,在关节做极限角度回转时,线缆不会出现拉扯受力的情况,线缆固定点每隔150mm设置一个线卡,避免长期运动中线缆磨损造成信号中断。关节处的密封采用双唇形密封圈,既能阻挡外部的粉尘、水汽进入关节腔损坏轴承与齿轮,也能防止关节内部的润滑脂渗漏,日常维护只需要按照周期补充润滑脂即可,不需要频繁拆解密封结构。
在结构强度校核阶段,针对臂体全伸展的极限工况做了有限元分析,大臂与腰座连接的根部、小臂与腕部连接的位置做了局部加厚处理,在额定负载下臂体的最大形变量出现在腕部末端,数值控制在0.05mm以内,不会因为臂体形变影响作业精度。整体的重量分配经过反复优化,在保证结构强度的前提下,臂体外壳采用铝合金铸造,相比钢制结构减重30%以上,既降低了关节驱动的负载压力,也让机械臂的运行速度能进一步提升,满足高速上下料场景的节拍要求。
