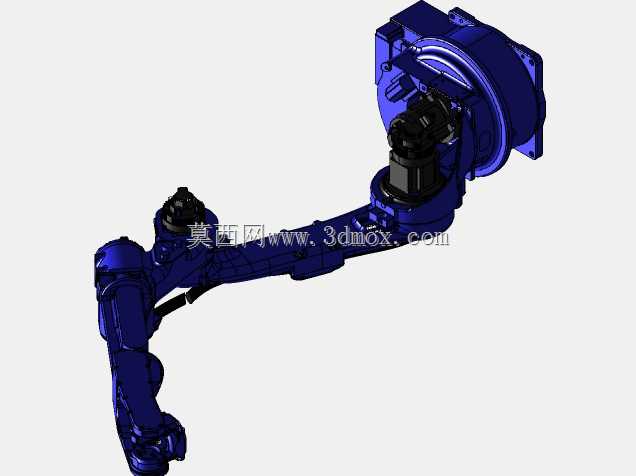

安川AR2010焊接机械臂结构设计

　　这款六轴垂直多关节机械臂主要面向中厚板焊接作业场景，在汽车零部件焊接、工程机械结构件焊接、五金家具框架焊接、船舶分段焊接等工位中承担核心执行端角色，可适配熔化极气体保护焊、钨极氩弧焊、等离子焊等多种焊接工艺，也可通过更换末端执行器完成简单的搬运、上下料辅助作业。从结构设计逻辑来看，整机采用后置大臂走线布局，所有伺服电机的动力线缆、信号线缆以及末端焊枪的气管、送丝管均从关节内部走线，避免焊接作业中飞溅的焊渣、高温烟尘对管线造成灼烫损伤，同时减少外部走线带来的运动干涉风险，提升设备在复杂焊接工位的运行可靠性。底座采用方形法兰安装结构，安装面预留多组均布的螺栓沉孔，可直接固定在焊接工装平台、地面预埋钢板或者行走轴滑台上，

　　安装基准面经过精加工处理，保证整机安装后的垂直度误差控制在合理范围内，避免长期运行出现底座偏移影响焊接轨迹精度。大臂与腰座的连接关节采用大规格交叉滚子轴承作为回转支撑，可承受焊接作业中产生的倾覆力矩与径向载荷，腰座回转部分采用伺服电机搭配高精度RV减速器的传动方案，保证整臂在水平回转过程中的运动平稳性，重复定位精度可满足常规焊接作业的轨迹偏差要求。小臂部分采用轻量化的高刚性结构设计，在保证结构强度的前提下尽可能降低末端运动惯量，提升手腕部分的响应速度，手腕三个关节采用中空结构设计，可直接穿过焊枪电缆与送丝软管，避免管线在手腕回转过程中出现缠绕、拉扯问题，手腕末端预留标准的焊枪安装法兰接口，可适配主流品牌的自动焊枪，

　　安装尺寸符合行业通用接口标准，无需额外制作过渡转接板即可完成装夹。各关节的限位结构采用硬限位与软限位结合的设计，硬限位采用高强度聚氨酯缓冲块，在关节运动到极限位置时吸收冲击能量，避免金属硬碰撞造成关节内部零件损伤，软限位通过伺服系统的位置反馈设置，提前触发减速停机信号，双重限位保障设备运行安全。从安装边界来看，整机水平回转半径覆盖范围适配常见的双工位焊接工装布局，可在不移动底座的前提下覆盖两个对称布置的焊接工位，减少工位切换的等待时间，垂直方向的运动行程可满足高度在一米五以内的结构件焊接需求，对于更高的工件可搭配外部升降变位机或者龙门行走轴扩展作业范围。在焊接作业适配性上，臂体结构的运动姿态可实现工件焊缝的全位置焊接，包括平焊、

　　立焊、横焊、仰焊等多种焊接位置，各关节的运动速度参数经过匹配调试，可在直线焊接轨迹中保持匀速运动，避免速度波动造成焊缝成型不均、焊道宽窄不一致的问题，在圆弧轨迹焊接时可通过多轴联动插补保证轨迹平滑度，满足圆形焊缝、相贯线焊缝的焊接工艺要求。臂体外部的防护结构采用耐高温的涂装工艺，可抵御焊接过程中飞溅的焊渣粘附，日常维护时可直接清理表面的焊渣与烟尘堆积，关节处的密封结构采用耐磨损的密封圈，可阻挡焊接烟尘进入关节内部，保护减速器与轴承的润滑环境，延长设备的维护周期。这款机械臂的结构设计充分考虑了焊接车间的实际作业环境，在管线防护、载荷匹配、运动范围、接口通用性上都做了针对性优化，结构建模过程中对各关节的运动干涉做了全行程校验，所有运动副的连接关系都按照实际设备的装配关系搭建，可直接用于焊接工作站的布局仿真、离线编程轨迹验证、工装夹具干涉检查等工作，也可作为同类焊接机械臂结构设计的参考方案，帮助设计人员快速理解六轴焊接机器人的关节布局、传动方案选型、安装接口设计的工程逻辑。
