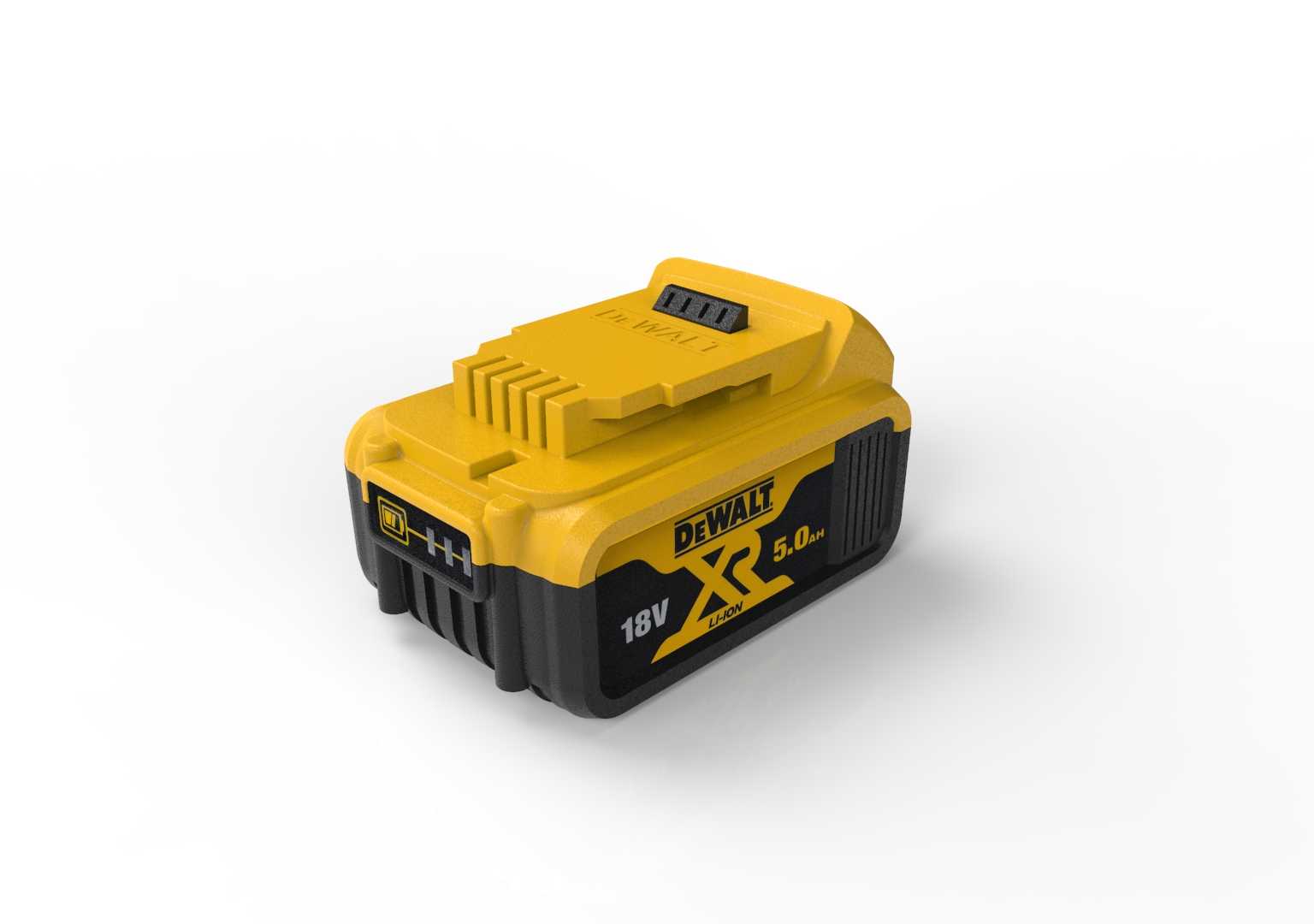

得伟18V5Ah锂电电池包三维结构设计

　　这款锂电电池包的三维结构设计，完全围绕手持电动工具的实际作业场景展开，日常在装修工地、五金加工、设备维保等场景中，作业人员需要长时间握持电动工具完成钻孔、切割、紧固等操作，电池包作为动力供给核心，其结构设计直接影响工具的使用体验与作业效率。从实际使用的痛点出发，设计时首先考虑了握持适配性，电池包整体采用上窄下宽的梯台造型，上部的插接端完全匹配得伟XR系列电动工具的电池仓接口，插接导向槽做了1.5度的拔模斜度，安装时无需精准对位即可顺滑推入，卡扣锁定结构设置在插接端顶部，按下释放按键即可快速拆卸，更换电池的操作可单手完成，适配高空作业、狭小空间作业时无法双手操作的场景。

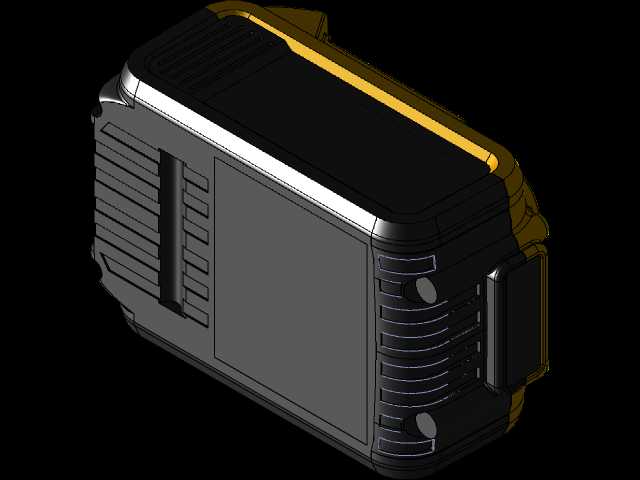

　　电池包的外壳采用上下分壳的结构设计，上壳为高强度工程塑料材质，表面设置了多道平行的散热筋，既可以提升外壳的结构强度，避免作业时掉落、磕碰导致外壳开裂，也能在大电流放电时增加散热面积，延缓电芯温升速度。下壳两侧做了内凹的防滑纹理，握持更换时增大摩擦力，即使手上沾有油污、汗液也不会打滑。外壳的边角全部做了R5以上的圆角过渡，没有尖锐棱角，一方面避免磕碰时划伤操作人员，另一方面在电池意外掉落时，圆角结构可以分散冲击力，降低内部电芯受冲击损坏的概率。

　　内部结构设计上，电芯采用10串2并的排布方式，单颗电芯为18650规格动力锂电芯，总容量达到5Ah，能够支撑高功率电动工具持续大电流放电。电芯支架采用阻燃PC材质，每颗电芯都有独立的定位卡槽，电芯之间预留了2mm的散热间隙，避免电芯工作时热量聚集导致温度过高。BMS保护板固定在电芯组上方的独立仓内，与电芯组之间设置了绝缘隔离层，防止电芯漏液、震动移位导致电路短路。输出触点采用镀镍铜片材质，接触电阻低，大电流通过时不会出现过热烧蚀的问题，触点外侧设置了防护挡边，避免金属异物意外搭接触点造成短路。

　　安装边界方面，电池包插接端的接口尺寸完全匹配得伟18V XR系列全型号工具，包括电钻、冲击起子、角磨机、往复锯等产品，安装后电池包与工具手柄的衔接处做了曲面过渡，握持时没有突兀的棱角，长时间作业不会硌手。电池包底部设置了四个防滑垫脚，平时放置在工作台面时不会滑动，垫脚高度为3mm，将电池主体与台面隔开，避免台面上的水渍、金属碎屑直接接触电池底部的排气孔。排气孔设置在电池包底部与侧面下沿，采用迷宫式结构，既可以保证内部热量顺利排出，又能防止作业时的粉尘、水渍直接进入电池内部，防护等级达到IP54级别，能够适应多粉尘、轻微淋水的工地作业环境。

　　从结构可靠性角度出发，设计时对卡扣结构做了反复的受力仿真验证，锁定卡扣的卡合量为2mm，正常使用时不会出现松脱，同时卡扣的按压行程设置为5mm，按压力度控制在15N左右，既不会因为按压力度过大导致拆卸困难，也不会因为误触导致电池意外脱落。外壳的连接螺丝采用隐藏式设计，螺丝孔外侧设置了软胶塞，既保证了外观的整体性，也能防止粉尘、水汽进入螺丝孔造成螺丝锈蚀，后期维护拆解时只需撬开软胶塞即可拆卸螺丝，方便更换电芯或维修保护板。

　　在实际的三维建模过程中，所有的配合公差都按照手持电动工具的行业标准设置，插接配合面采用H7/f6的间隙配合，保证安装拆卸顺滑的同时不会出现旷量，避免使用过程中电池晃动导致触点接触不良。所有的筋位厚度都控制在1.5-2mm之间，避免注塑生产时出现缩痕、翘曲等缺陷，外壳壁厚均匀，过渡位置都做了圆角处理，减少注塑时的应力集中，提升产品的使用寿命。
