带衬层包胶输送辊筒结构设计

　　在连续输送类设备的设计选型过程中，辊筒作为直接承载与传递物料、支撑输送带的核心部件，其结构合理性直接决定整条输送线的运行稳定性与物料输送精度。这款带衬层的包胶辊结构，主要适配带式输送机、辊道输送线的从动或驱动辊位，尤其适用于对输送面摩擦力有要求、需避免硬质辊面刮伤物料表面的工况，比如包装生产线的成品输送段、板材加工线的进料输送工位、印刷设备的走料辊位，都能见到这类结构的应用。

　　从实际功能层面看，这款辊筒外层采用聚氨酯类包胶材质，相比普通钢制光辊，外层胶层能提供足够的摩擦系数，避免输送带运行过程中出现打滑跑偏的问题，同时胶层具备一定的缓冲性能，在输送表面易刮损的工件、或者存在小幅冲击落料的工位时，能有效吸收冲击能量，保护工件表面与辊体本身的结构精度。内层设置的钢质辊芯承担主要的结构载荷，两端伸出的轴颈用于与安装座的轴承配合，实现辊体的顺畅回转，轴颈的直径匹配常用的深沟球轴承安装尺寸，无需额外定制特殊规格轴承，能降低现场维护的配件采购成本。

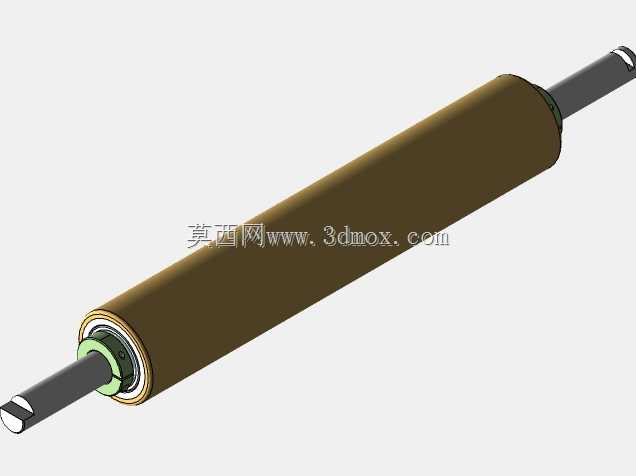

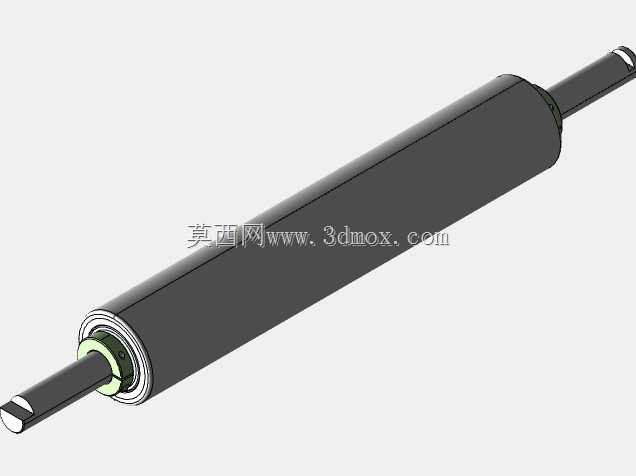

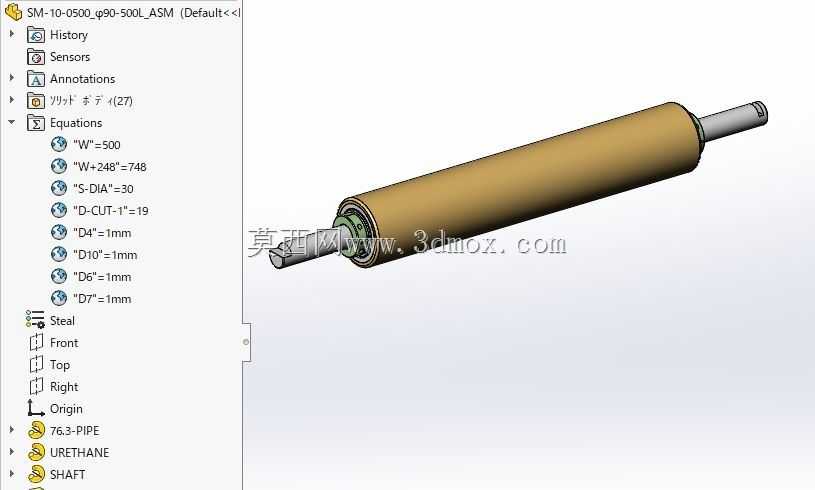

　　设计过程中，采用参数化方程式驱动的建模思路，将辊身直径、有效工作长度、轴颈直径、包胶层厚度、衬层厚度等核心尺寸设置为可关联调整的参数，当需要适配不同宽度的输送线、不同载荷等级的工况时，只需调整对应参数值，整个模型的关联尺寸即可自动更新，大幅提升同系列不同规格辊筒的设计效率。比如当输送线带宽从500mm调整为600mm时，只需修改辊身有效长度的参数值，轴段长度、包胶层覆盖范围的尺寸会同步完成匹配，无需逐个特征修改尺寸，能避免手动改尺寸出现的配合错位问题。

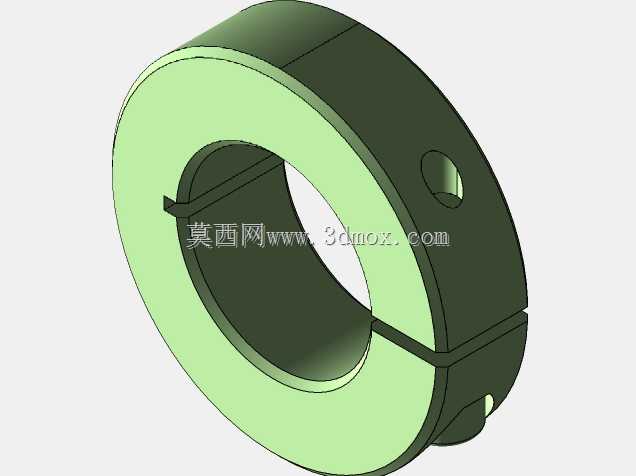

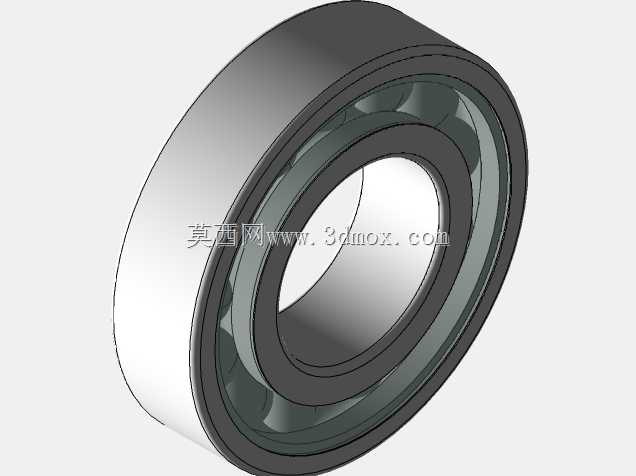

　　从安装边界尺寸来看，这款辊筒的有效工作长度对应500mm带宽的输送场景，辊身主体直径为90mm，包胶层厚度控制在合理范围，既保证足够的耐磨寿命，也不会因胶层过厚导致辊体转动惯量过大增加驱动负载。两端轴颈的伸出长度匹配标准输送线支架的安装间距，轴端的台阶结构用于轴承的轴向定位，安装时只需将两端轴颈穿入固定在支架上的轴承内孔，通过轴用挡圈完成轴向限位即可完成装配，不需要复杂的调校步骤，适配现有常规输送线的安装尺寸规范，可直接替换同规格的旧辊筒完成设备维护。

　　结构细节上，辊芯与外包胶层之间设置的衬层，主要作用是提升胶层与金属辊芯的结合强度，避免长期运行过程中胶层与辊芯出现脱胶、打滑的问题，相比直接在钢辊表面包胶的结构，带衬层的设计能大幅提升辊筒在重载、频繁启停工况下的使用寿命，减少因胶层脱落导致的非计划停机。建模过程中对各零件的配合关系做了完整还原，包括轴承与轴颈的过渡配合、包胶层与衬层的贴合、衬层与辊芯的过盈配合关系都在装配体中做了对应约束，可直接用于后续的工程图生成、干涉检查，也能导入仿真模块做辊筒的受力变形分析、转动惯量测算，为驱动电机的选型计算提供准确的参数依据。

　　在实际工程应用中，这类辊筒的选型需要结合输送物料的单重、输送速度、工作环境温度等因素调整包胶的硬度与厚度，比如输送较重的金属工件时可选择硬度稍高的包胶材质，提升耐磨性能；输送软质包装物料时可选择稍软的胶层，增大接触面积提升输送稳定性。这款参数化的模型结构预留了足够的调整空间，设计人员可根据实际工况快速调整对应参数，生成符合需求的辊筒模型，无需从零开始绘制结构，能有效缩短设备设计阶段的零部件建模周期。
