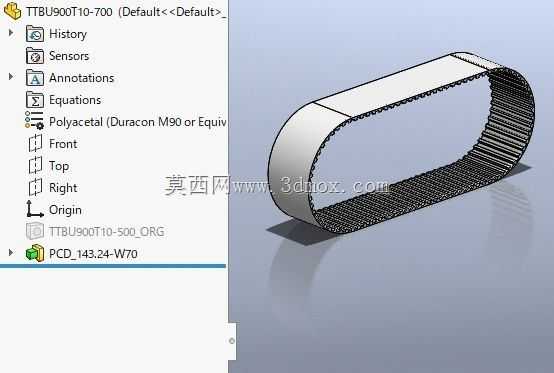

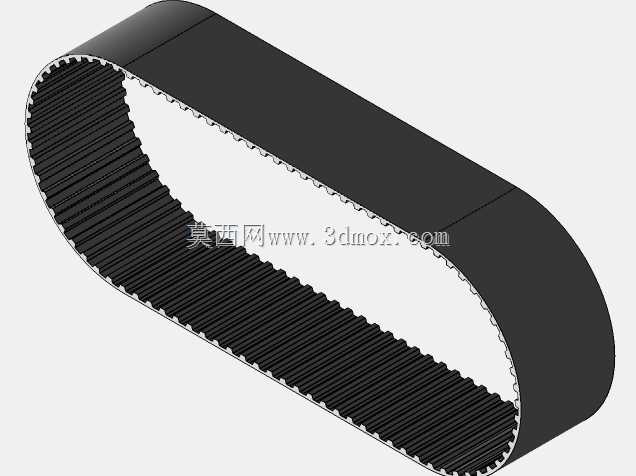

环形同步齿形定时传动皮带结构

　　在各类需要精准同步传动的工业场景中，这类环形齿形定时皮带是替代齿轮、链条传动的核心部件之一，常见于自动化输送线、精密检测设备、包装产线的同步进给单元、小型机床的进给传动链路，也会用在需要严格保持传动比恒定的工位间动力传递环节，相比平皮带传动它不会出现打滑丢转的问题，相比链条传动它运行噪音更低、不需要定期加注润滑脂，维护成本更低，在洁净车间类的生产场景中适配性更强。

　　从功能特性来看，这款皮带内侧做了连续的等距齿形结构，安装时和配套的同步带轮齿槽完全啮合，传动过程中主动轮和从动轮的转速比可以保持恒定，没有弹性滑动带来的传动误差，能满足工位动作需要严格时序匹配的需求，比如包装设备的送膜、切刀动作联动，或者自动化装配线的工件移位、定位动作同步，都需要这类定传动比的部件来保证动作节拍一致。皮带本体采用聚甲醛类耐磨工程材质，带体有一定的挠性，运转过程中可以缓冲小幅的振动冲击，不会像刚性齿轮传动那样把负载端的冲击直接传递到电机输出轴，能一定程度上延长驱动端部件的使用寿命。

　　设计这款传动带结构的时候，首先要匹配对应传动链路的中心距要求，确定带体的有效周长，保证安装后带体的张紧量处于合理区间，张紧力过大会加剧带齿和带轮齿槽的磨损，缩短皮带使用寿命，张紧力不足则会出现跳齿问题，破坏传动同步精度。其次齿形参数要和配套带轮完全匹配，齿距、齿高、齿廓的弧度都要对应统一标准，避免啮合过程中出现卡滞、齿面异常磨损的问题。带体的宽度参数要根据传动链路的额定负载来选定，负载越大需要的带体宽度越宽，保证单位面积的承压在材质允许的范围内，避免带齿受力过大出现断裂变形。另外带体的环形接头位置做了等强度处理，保证整个带环的周长方向强度一致，不会在高速运转过程中从接头位置出现断裂失效。

　　从安装边界来看，这款皮带适配的两带轮中心距有固定的适配范围，安装时需要先调整两个带轮的端面平行度，保证带轮的齿宽中心处于同一平面，避免皮带运转过程中出现偏磨、侧边啃蚀的问题。带轮的齿顶圆和齿根圆尺寸要和皮带的齿形参数匹配，啮合深度要控制在合理范围，啮合过深会增大运转阻力，啮合过浅则容易出现跳齿。张紧结构的调整行程要预留足够的余量，既可以满足安装时的套入需求，也能补偿皮带长期运转后出现的少量伸长量，保证整个使用周期内张紧力处于合适区间。在布局传动链路的时候，要注意皮带的走向避免和周边的结构件出现剐蹭，尤其是带齿的内侧工作面不能接触油污、切削液这类介质，否则会造成材质老化、齿面摩擦力变化，影响传动精度和使用寿命。如果是用在多从动轮的传动链路中，还要计算每个带轮的包角大小，保证最小包角满足传动要求，避免负载下出现打滑问题。
