法兰连接式手动燃气闸阀结构设计

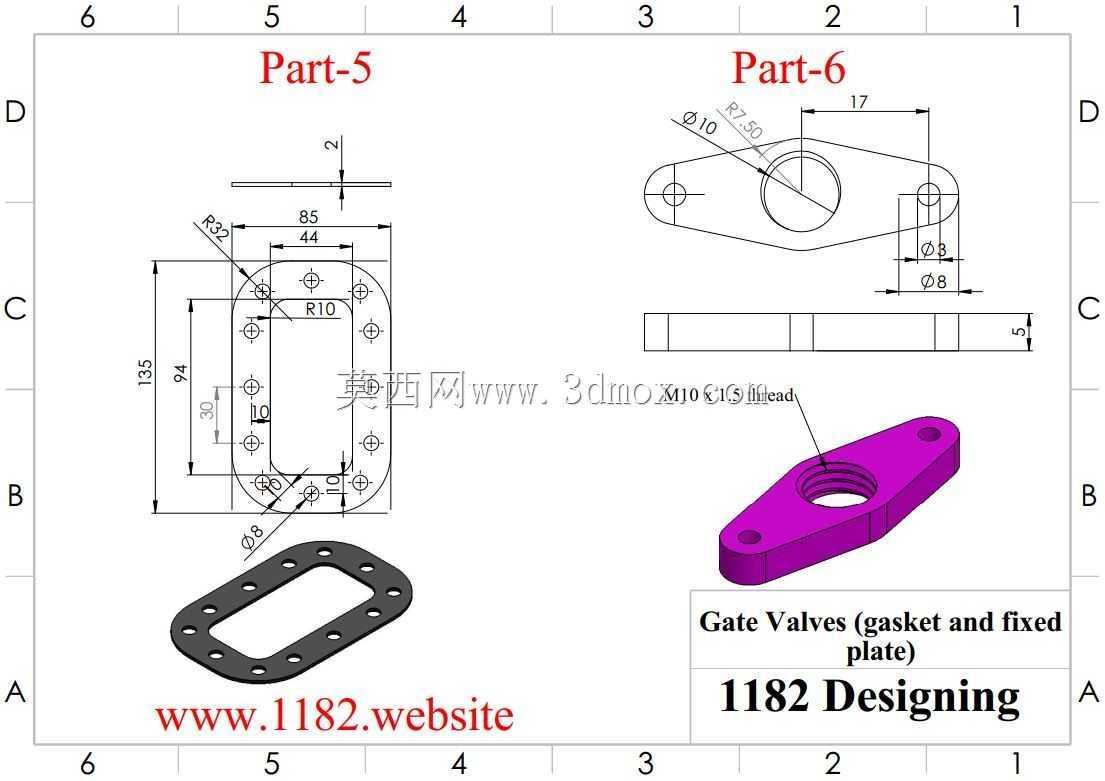

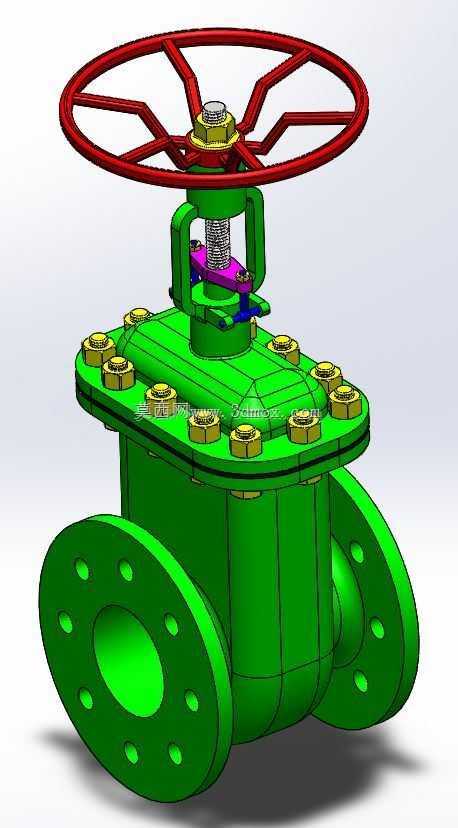

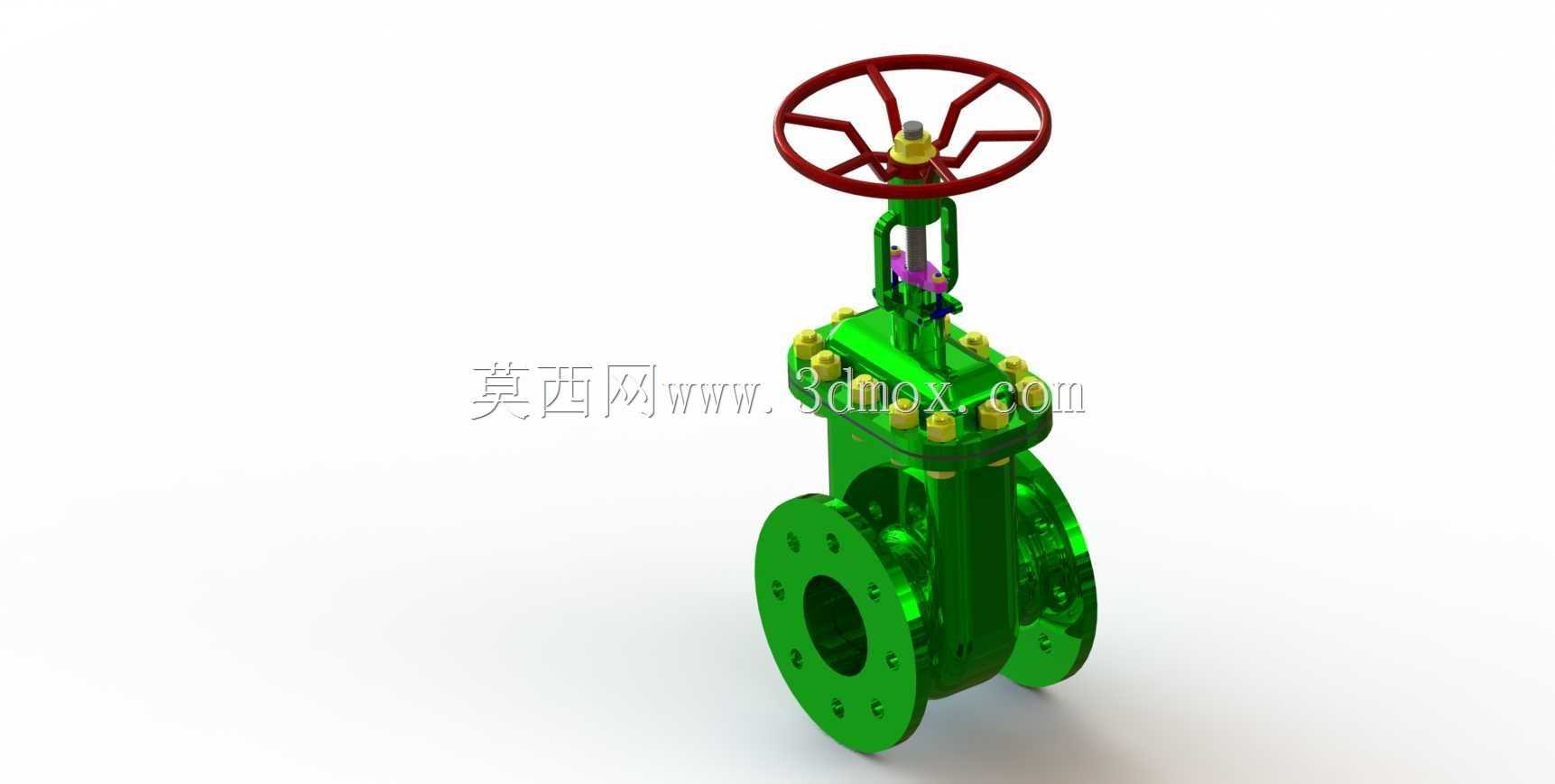

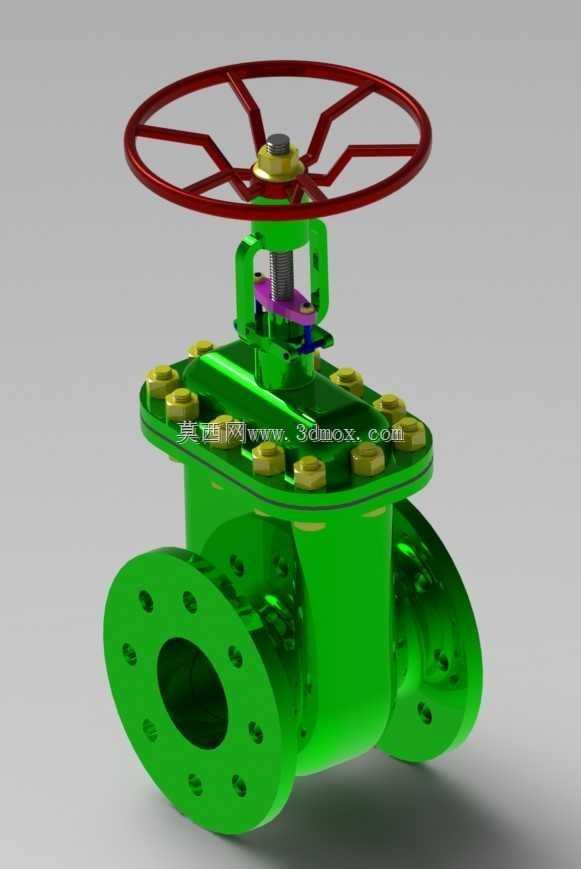

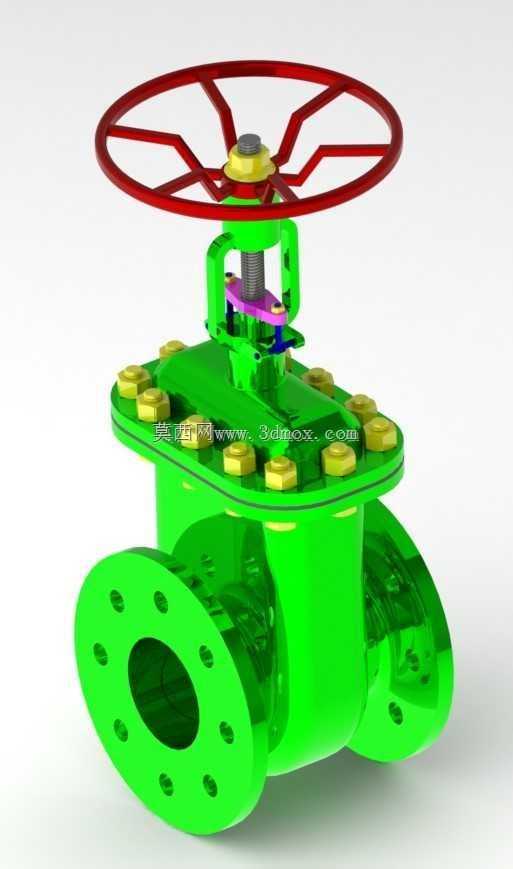

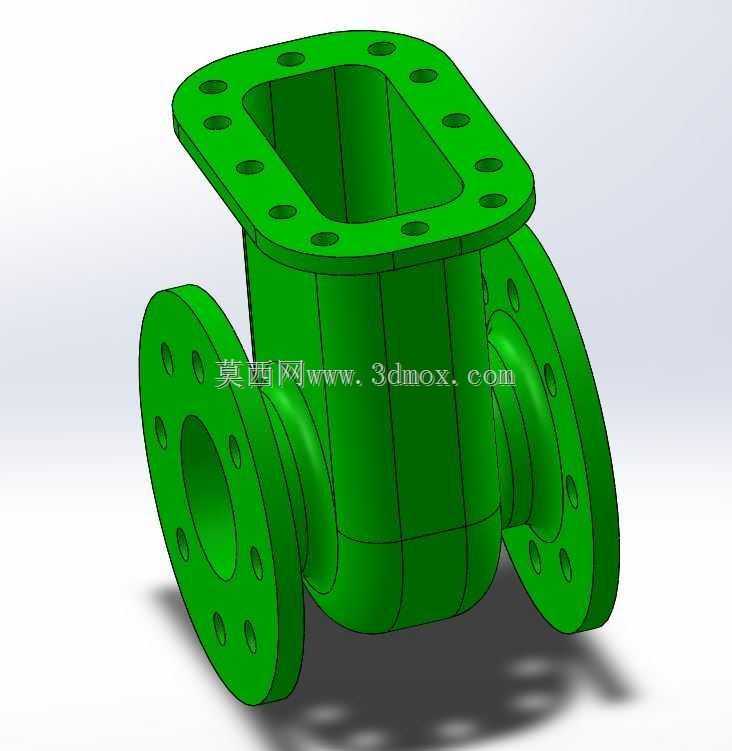

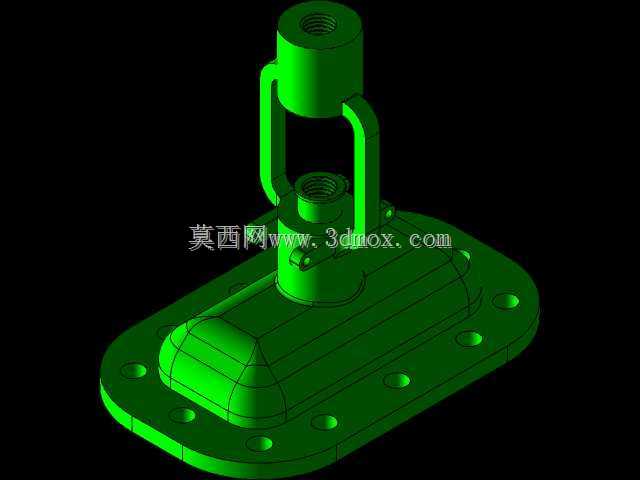

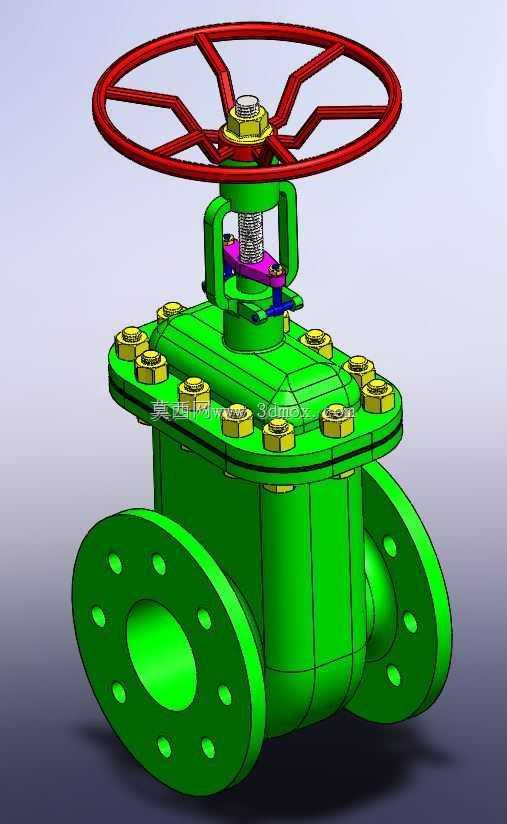

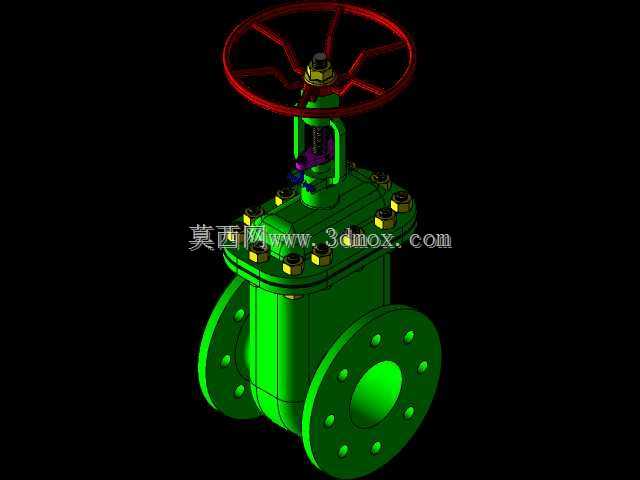

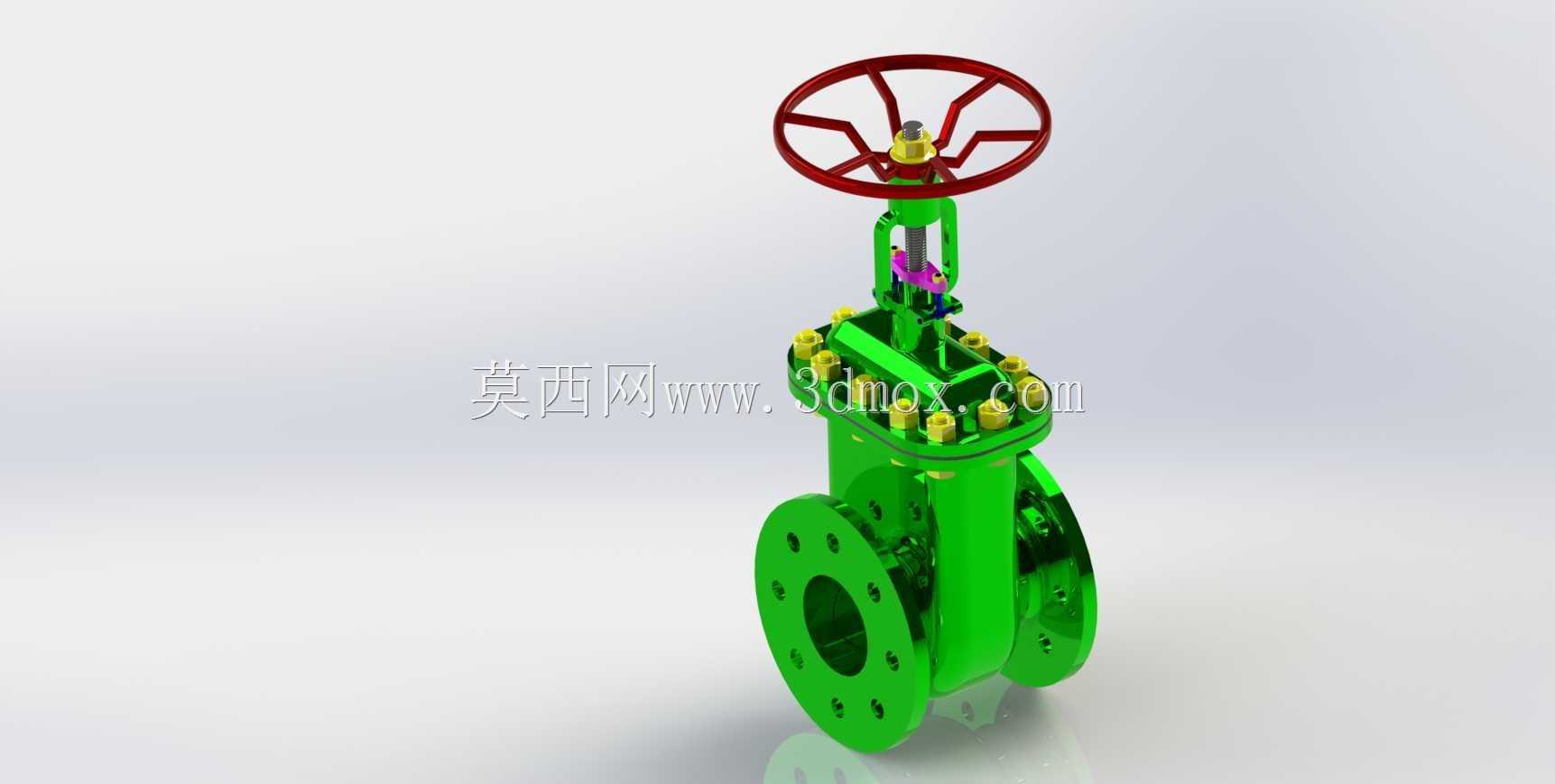

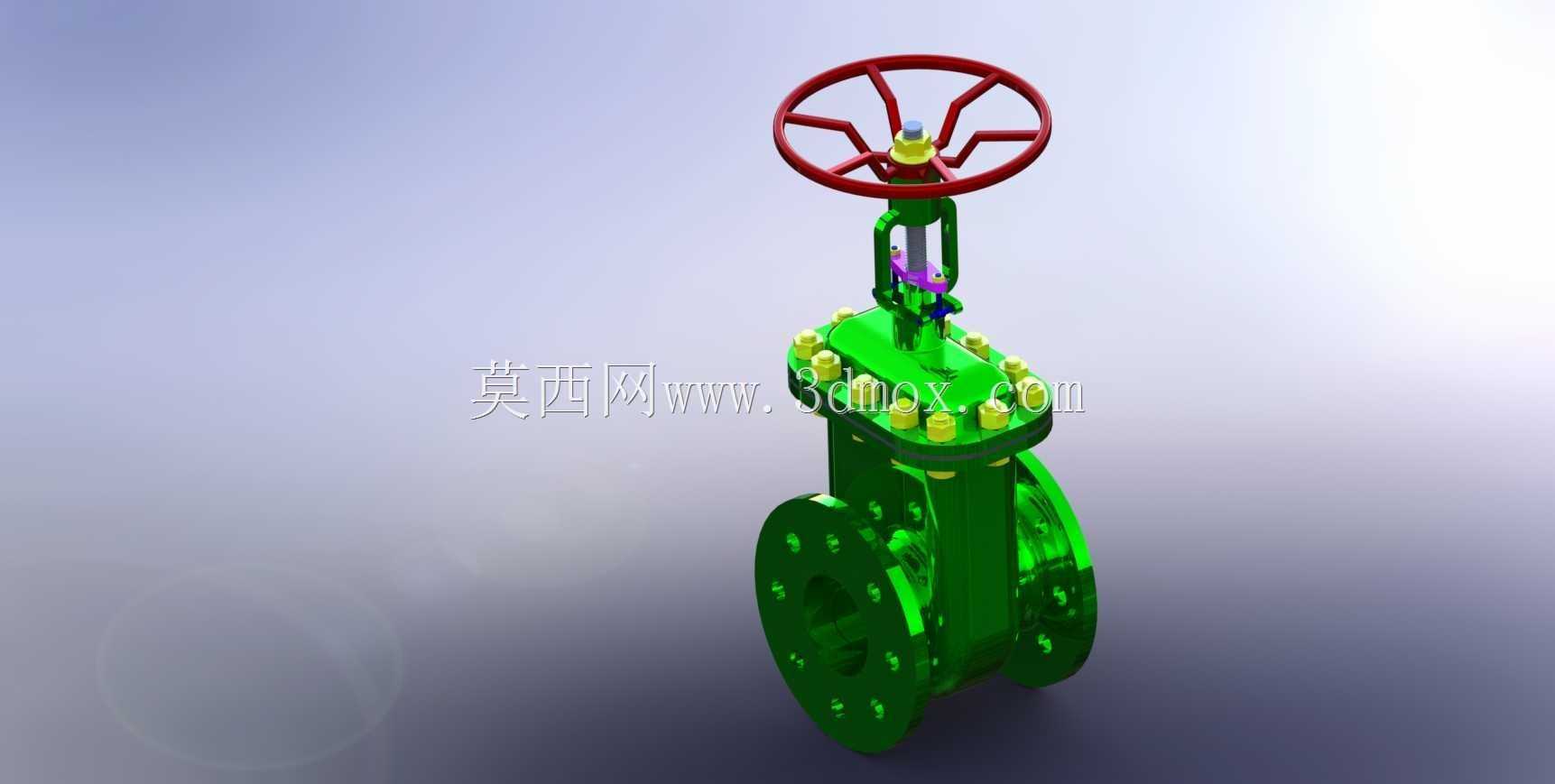

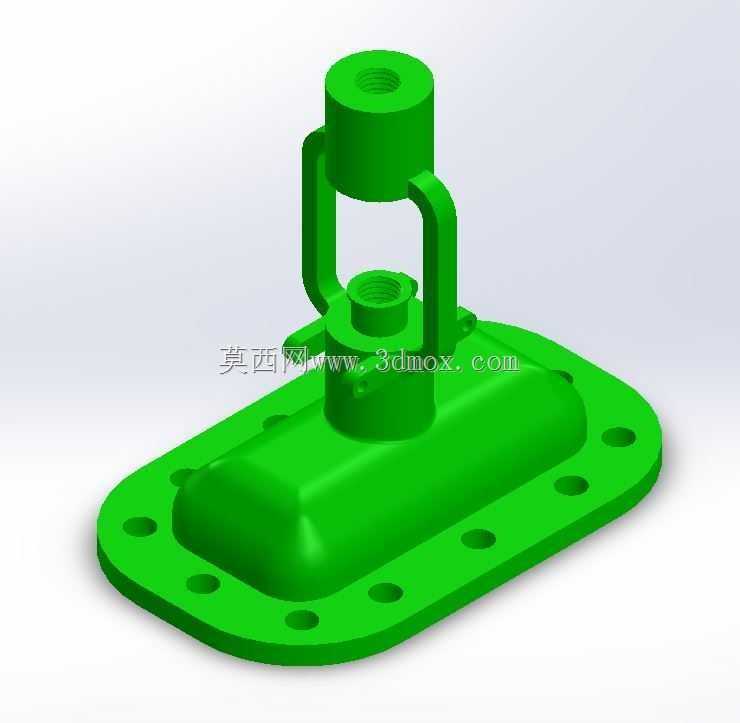

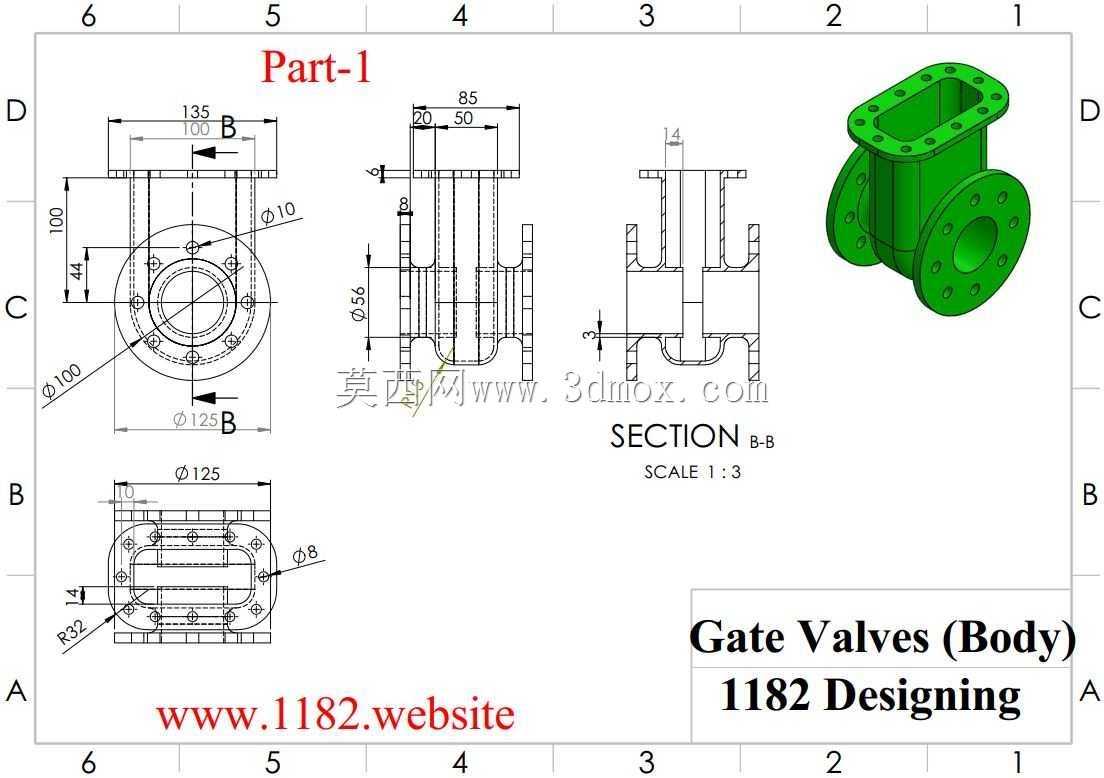

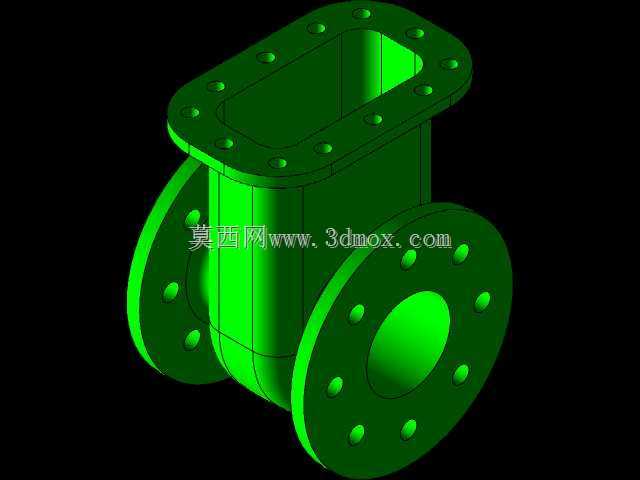

　　在城镇燃气管网、工业燃气输送支路、厂区燃气调压站的管路上，这类手动法兰闸阀是截断介质通路的核心部件，日常工况下处于全开或全闭状态，不承担流量调节功能，避免闸板长期受介质冲蚀出现密封面磨损。从结构拆解来看，整套部件包含阀体、密封垫片、阀盖、手轮、阀杆、紧固件、闸板及配套密封组件，各零件的配合公差直接决定整阀的密封性能与操作扭矩。阀体采用直通式流道设计，两端为凸面法兰连接结构，法兰端面的螺栓孔采用跨中布置，安装时可与同压力等级的管路法兰直接配对，法兰密封面的粗糙度、平面度需满足钢制管法兰的密封要求，避免安装后出现介质外漏。阀盖与阀体的结合面设置耐燃气腐蚀的密封垫片，通过周向均布的螺栓实现预紧，预紧力需均匀施加，

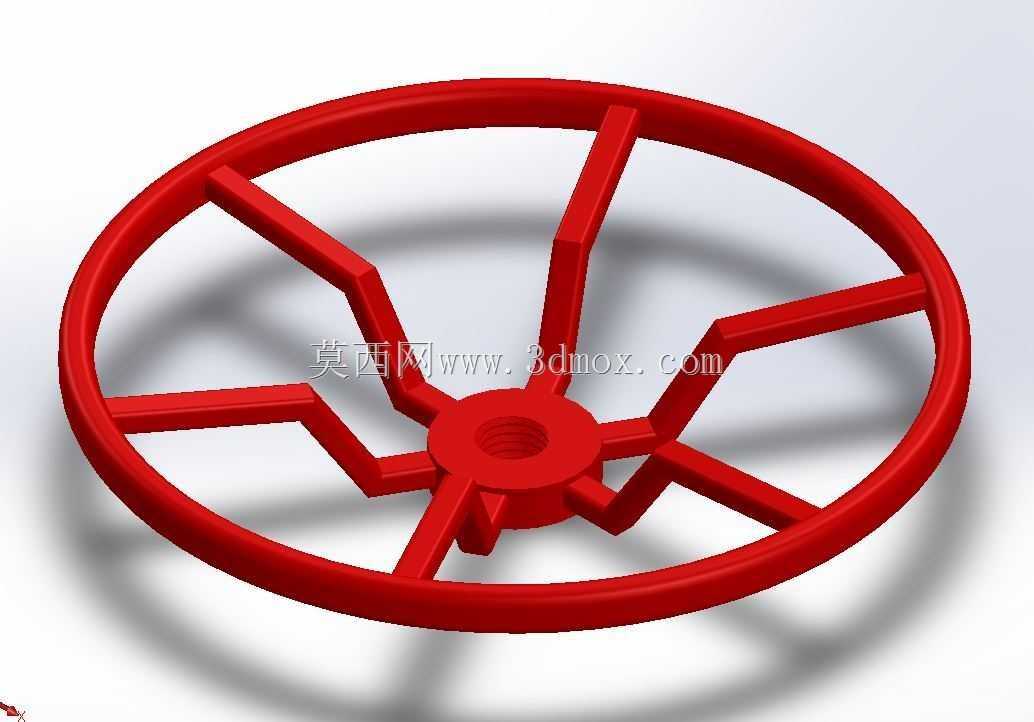

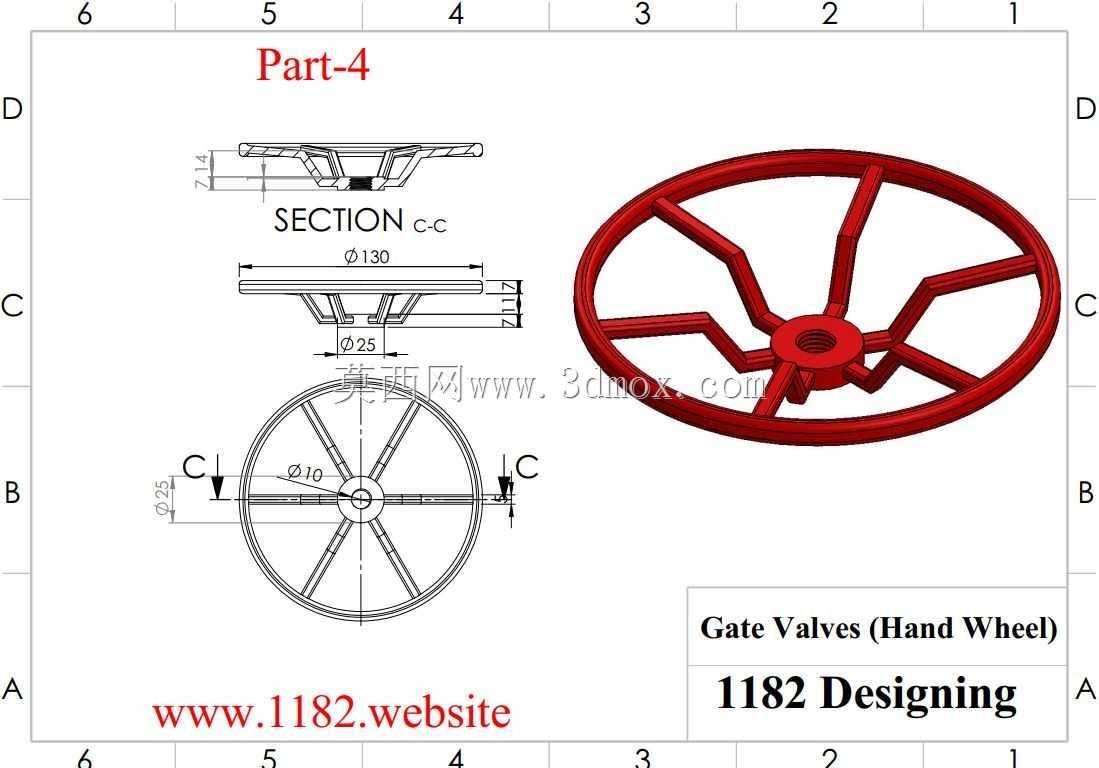

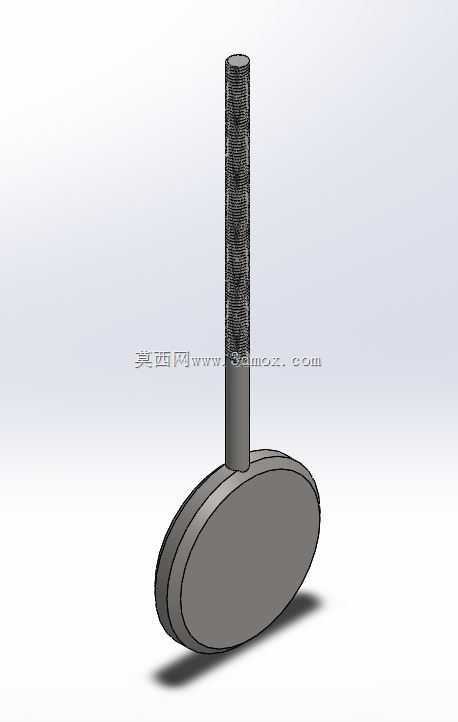

　　防止垫片压偏导致结合面渗漏。手轮采用轮辐式结构，通过键连接与阀杆顶端固定，手轮直径的设计充分考虑手动操作的力矩需求，无需额外加力杆即可实现额定压力下的启闭操作，避免操作力矩过大导致阀杆弯曲。阀杆采用明杆结构设计，启闭过程中阀杆随闸板同步升降，可通过阀杆的伸出长度直观判断阀门的开度状态，方便现场巡检人员快速识别阀门工况，阀杆与阀盖的配合部位设置多级填料密封，填料压盖通过两侧螺栓调节压紧力，在长期使用出现微量渗漏时可在线压紧填料实现密封补偿，无需整阀拆解。闸板采用平行式双闸板结构？不对，从BOM表的零件数量来看，闸板及配套螺钉组件共13件？不对，看BOM表最后一项Disc and Screw数量为1，哦不对，看序号9是13件？哦不对，

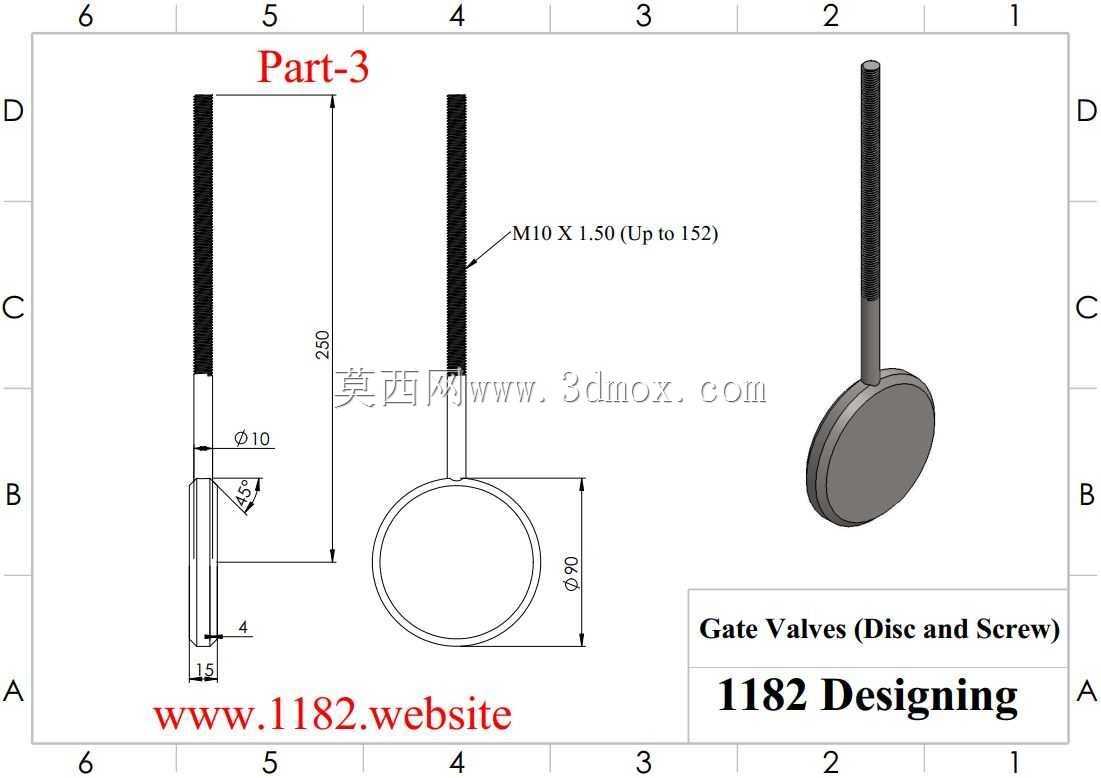

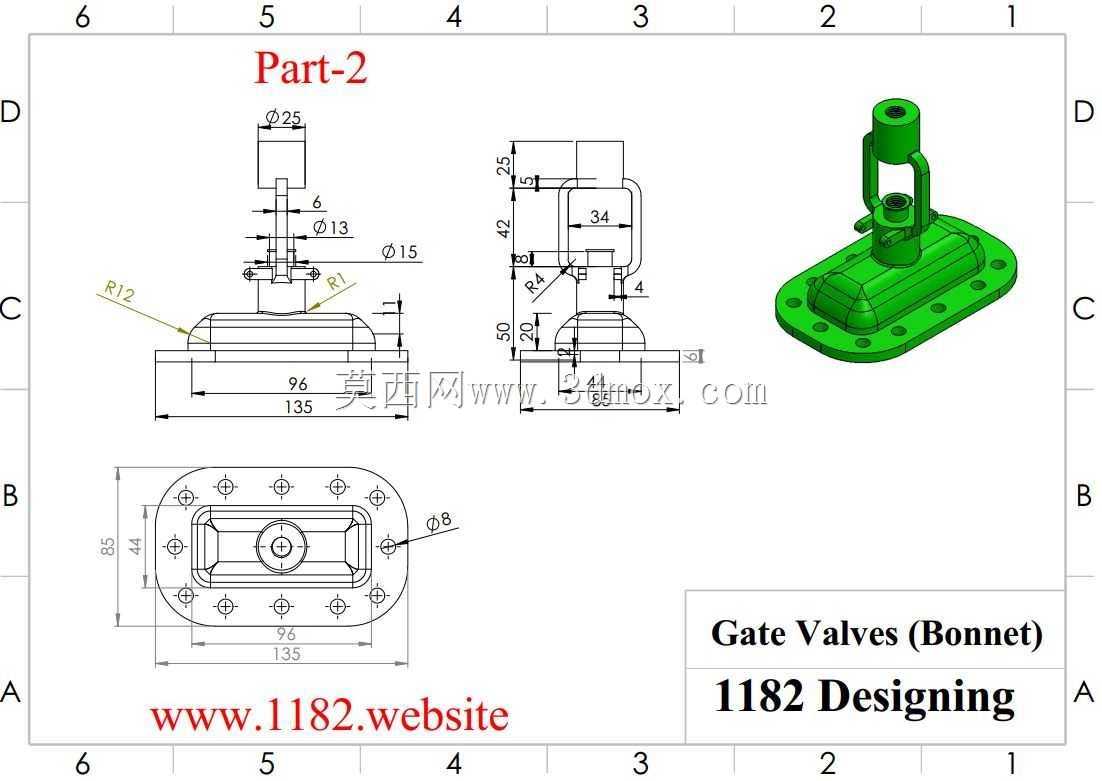

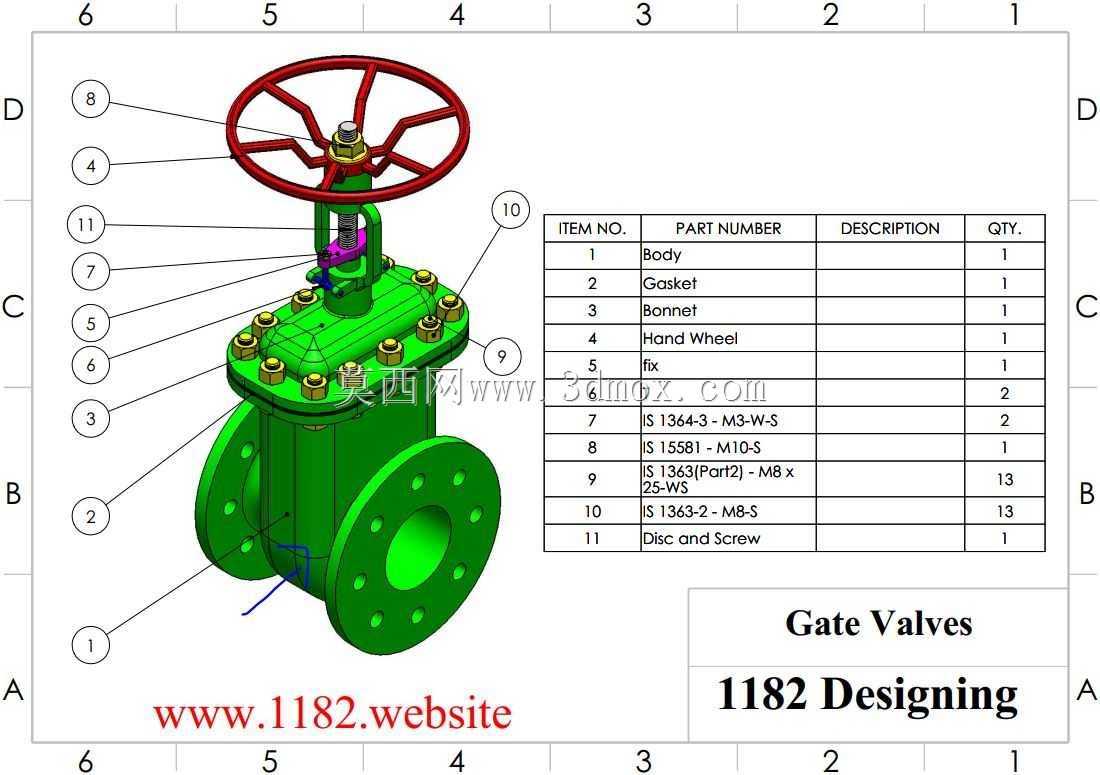

　　序号9是S 1363(Part2) - M8 x 25-WS数量13，是紧固件。闸板与阀杆采用T型槽连接，保证阀杆的升降动作可平稳传递到闸板，闸板密封面堆焊硬质合金，提升耐介质冲蚀与耐磨性能，适配燃气介质中可能存在的微小固体杂质工况。设计过程中，首先根据公称通径、公称压力确定阀体的壁厚，阀体流道直径需匹配管路通径，减少介质流经时的流阻损失，阀体中腔的尺寸需预留闸板完全升起的容纳空间，避免全开状态下闸板遮挡流道。安装边界方面，需注意手轮的操作空间预留，手轮顶端距离上方障碍物的距离需满足单手操作的空间要求，一般不小于200mm，阀体两侧法兰连接时需保证管路同轴度，避免强行对口导致阀体产生附加安装应力，长期运行出现阀体开裂。

　　阀杆的升降行程需与闸板的启闭行程匹配，全开位置时闸板完全提升至阀体内腔上部，全关位置时闸板完全落至阀体底部密封槽，保证截断密封。这类闸阀的密封性能分为外密封与内密封两部分，外密封包含阀体与阀盖结合面、阀杆填料处、法兰连接面，内密封为闸板与阀体密封座的配合面，设计时各密封部位的压缩量都经过核算，既保证密封效果，又避免密封件过度压缩导致老化加速。在燃气输送场景中，所有与介质接触的零件都需选用耐燃气腐蚀的材质，密封件需适配燃气组分，避免长期接触出现溶胀、硬化失效。紧固件的强度等级需满足公称压力下的受力要求，螺栓预紧力按照法兰密封的要求施加，避免预紧力不足导致密封失效，或预紧力过大导致螺栓断裂、法兰变形。手轮的操作方向遵循通用阀门的操作规范，顺时针旋转为关闭，逆时针旋转为开启，符合现场操作人员的使用习惯，无需额外标识即可快速识别操作方向。
