工业级精密测量直尺类量具三维结构

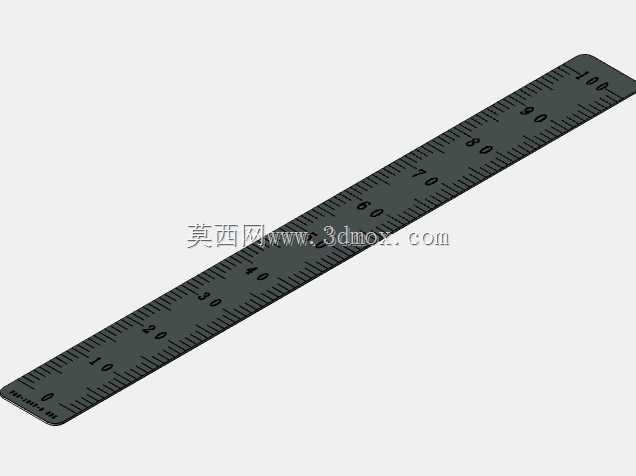

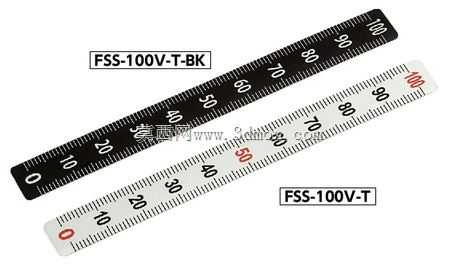

　　在机械加工、设备装配、工装调试的现场场景里，这类带清晰刻度的直尺是一线操作和质检环节最常取用的基础测量器具，不管是钣金下料前的尺寸划线、装配工位上的零部件间距快速核验、还是设备维护时的安装位粗测，都能看到这类量具的使用身影，它不需要复杂的调校步骤，拿取即可读数，适配绝大多数非高精度公差要求的快速测量场景，是车间工位工具盒里的标配物件。从结构设计来看，这款直尺做了两种不同的外观配色区分，黑色款和白色款的尺身都采用了平直的长条状结构，尺身边缘做了倒角处理，避免拿取时锐边划伤操作人员，同时保证测量边的直线度误差控制在常规工业使用允许的范围内，不会因为边缘翘曲导致读数偏差。刻度设计上采用了公制毫米级刻度标识，整尺量程覆盖100毫米测量范围，

　　长刻度线对应厘米单位，中刻度线对应半厘米位置，短刻度线对应单毫米单位，不同长度的刻度线形成清晰的视觉区分，操作人员快速扫过就能完成读数，不需要额外辨识刻度层级；其中一款尺身的50毫米刻度位置做了红色标识，方便快速定位半尺位置，在测量较长尺寸需要分段读数时，能快速找到中间参考点，减少读数错位的概率。尺身的厚度控制在合理范围内，既保证了日常使用的结构刚性，不会因为轻微按压就产生弯折变形，又不会因为尺身过厚导致刻度面和被测表面存在过大间隙，产生视差读数误差；尺身表面做了耐磨处理，刻度印刷采用耐摩擦的工艺，避免长期和金属工件、工作台面摩擦后刻度脱落模糊，延长量具的实际使用寿命。从安装和适配边界来看，这类直尺不需要额外的固定安装结构，

　　属于手持便携类量具，日常存放时可以直接平放在工具柜的抽屉内，也可以吸附在带磁吸的工具挂板上，取用半径覆盖单个操作工位的全部作业范围；它可以和直角尺、高度尺等其他量具配合使用，完成平面划线、垂直度辅助校验等工作，也可以单独作为简易的尺寸比对参照物，在三维建模场景下，这类带标准刻度的直尺模型还可以作为场景比例参照物，用来核验装配体中其他零部件的尺寸比例是否符合设计预期，避免建模过程中出现整体尺寸缩放错误。在设计建模过程中，需要重点保证尺身测量边的直线度公差，刻度线的间距要严格按照公制单位的标准间距排布，每个刻度线的长度、宽度都要和实际产品保持一致，不同长度刻度线的层级区分要清晰，尺身两端的端部结构要做圆角处理，

　　还原实际产品的安全设计细节；两种配色的尺身材质表现要做区分，黑色款的尺身表面做哑光处理，避免车间强光下产生反光干扰读数，白色款的尺身表面做半哑光处理，黑色刻度和白色基底形成高对比度，即使在光线稍差的设备内部检修场景下，也能清晰辨识刻度数值。这类量具虽然结构简单，但是在工业生产的各个环节都承担着基础测量的作用，从原材料入库的尺寸快速抽检，到生产过程中的工序间尺寸核验，再到成品出库的外观尺寸粗查，都离不开这类基础量具的支撑，它的结构可靠性、刻度清晰度、使用便捷性直接影响一线操作人员的工作效率，建模还原时需要把这些实际使用中的设计细节都体现出来，才能让模型在虚拟装配、工位场景搭建、操作培训课件制作等场景下具备实际使用价值，而不是单纯的外观几何模型。
