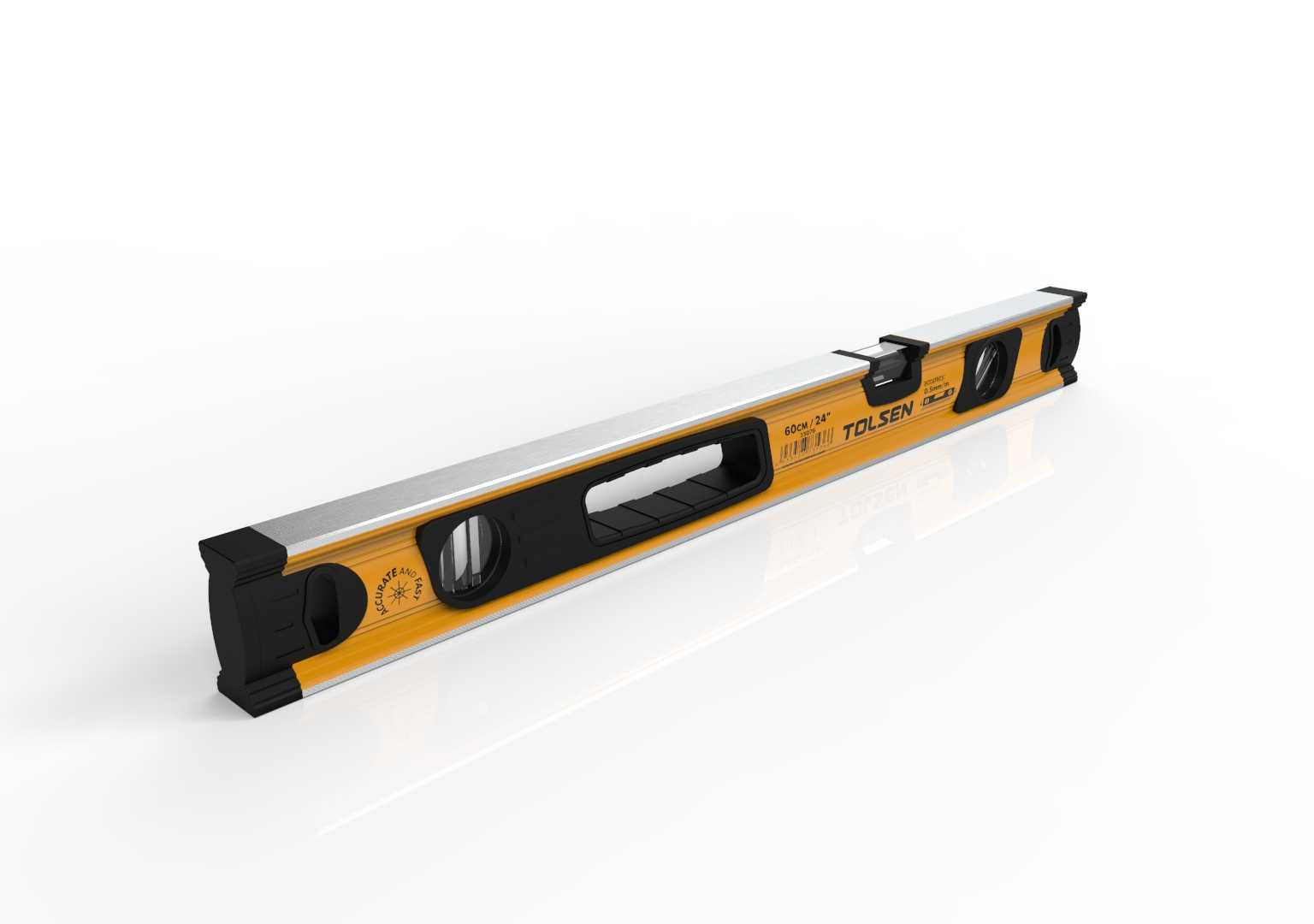

托尔森60cm重型工业级水平尺结构模型

　　在建筑施工、设备安装、装饰装修、钢结构装配等现场作业场景里，水平尺是一线作业人员随身携带的基础测量工具，60cm长度的重型款属于兼顾便携性与测量稳定性的常用规格，既可以完成门窗框安装、管道排布这类中等跨度的水平度校验，也能配合靠尺完成墙面、地面的平整度初测，相比短款水平尺，更长的测量基准面能减少局部凹凸带来的测量误差，相比一米以上的长款，又能适配狭窄空间内的作业需求，比如柜体内部调平、小型设备基座找正这类操作空间受限的工况。这款重型水平尺的主体结构采用加厚铝合金型材作为基准基体，型材截面做了加强筋设计，相比普通民用款水平尺，抗弯折、抗形变能力更强，即便在工地现场偶尔发生磕碰、踩踏，也不容易出现基准面变形导致的测量失准，

　　尺身两端包裹了高强度工程塑料端盖，端盖内部做了缓冲空腔结构，掉落时可以吸收冲击能量，避免内部水准泡受震动移位。尺身的水准泡组件一共设置了三个，分别对应水平测量、垂直测量、45度角测量三个常用测量维度，水准泡采用透明耐冲击亚克力材质封装，内部填充的测量液体做了消泡处理，无论高温户外作业还是低温冬季施工，气泡都能快速稳定居中，不会出现液体黏滞、气泡卡滞的问题，水准泡周边印有清晰的刻度标线，读数时可以快速判断偏差方向与偏差量。尺身正面设计了嵌入式的握持槽，握持区域做了防滑纹理处理，长时间手持测量也不容易打滑，尺身侧面加工有V型定位槽，在测量圆形管材、圆柱形构件的水平度时，V型槽可以卡在圆柱面上，避免尺身滑动偏移，保证测量基准贴合被测面。

　　从建模的结构细节来看，这款水平尺的基准面做了铣削加工的细节还原，平面度公差控制在符合工业级量具的标准范围内，尺身表面的刻度标识、品牌标识都做了凹凸结构还原，不是简单的贴图处理，水准泡的透明材质、内部液体与气泡的分层效果都做了对应表现，端盖与尺身的装配卡扣、连接缝隙都按照实物的装配关系做了还原。在实际工程应用中，这类重型水平尺除了常规的水平、垂直找正，还可以配合塞尺完成平面度的间接测量，在设备安装场景中，比如小型泵组、控制柜的安装调平，60cm的长度刚好可以覆盖设备基座的单个支脚跨距，调平时不需要频繁移动尺身就能完成相邻支脚的水平差测量。设计这类量具的三维模型时，首先要保证基准面的平面度在建模公差范围内，不能出现曲面扭曲、

　　基准面偏移的问题，其次要还原各个功能部件的装配关系，比如水准泡的安装槽深度、端盖的配合尺寸、握持槽的人机工程尺寸，都要符合实际使用的尺寸逻辑，60cm的总长度属于行业内的通用规格，对应的尺身宽度、厚度都按照重型款的通用尺寸做了匹配，安装或者配套设计工装时，可以直接参考模型的外形尺寸做适配，不需要额外测量实物尺寸。另外，尺身表面的防滑包胶区域、水准泡的固定压片这些细节结构，模型里都做了对应的结构还原，不是简化的块体结构，对于需要做工具展示、施工场景模拟、工具类产品结构设计的从业者来说，这个模型的结构完整度可以满足大部分场景的使用需求，不需要再做额外的结构补全。
