长条型工业LED照明灯结构设计

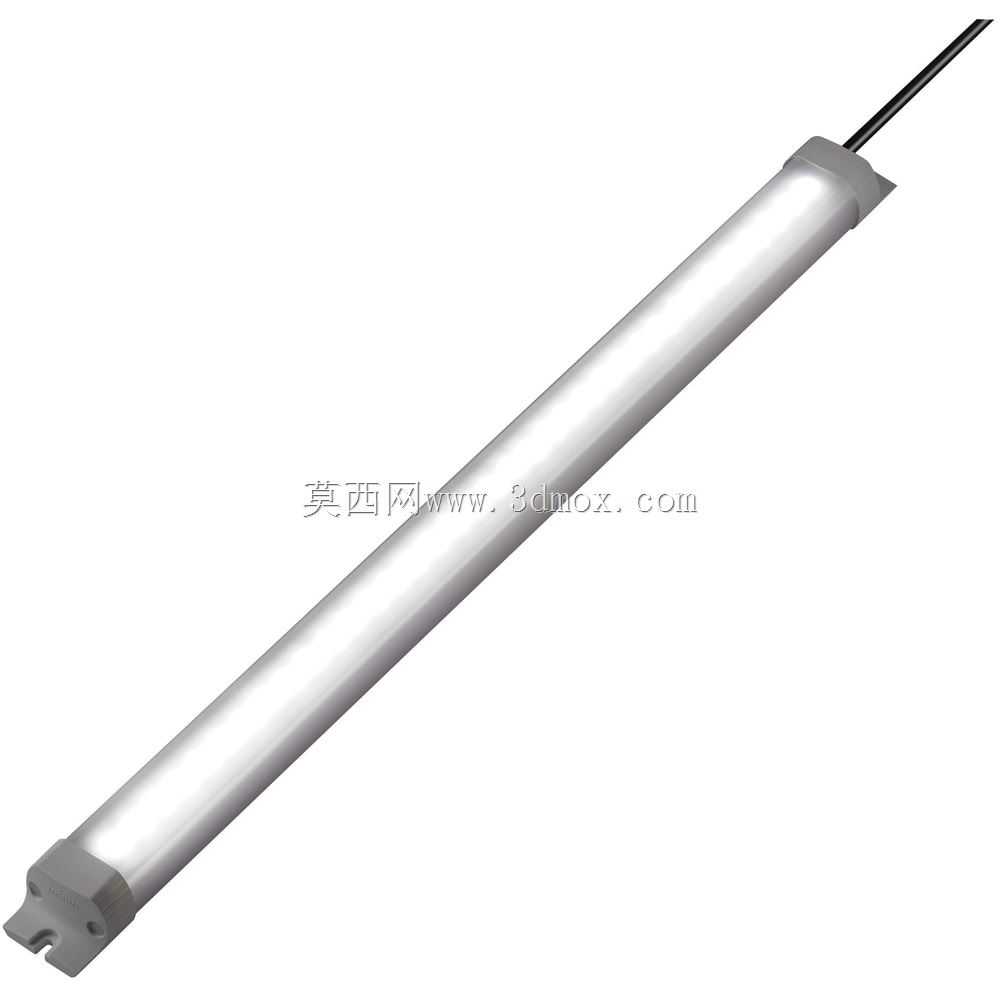

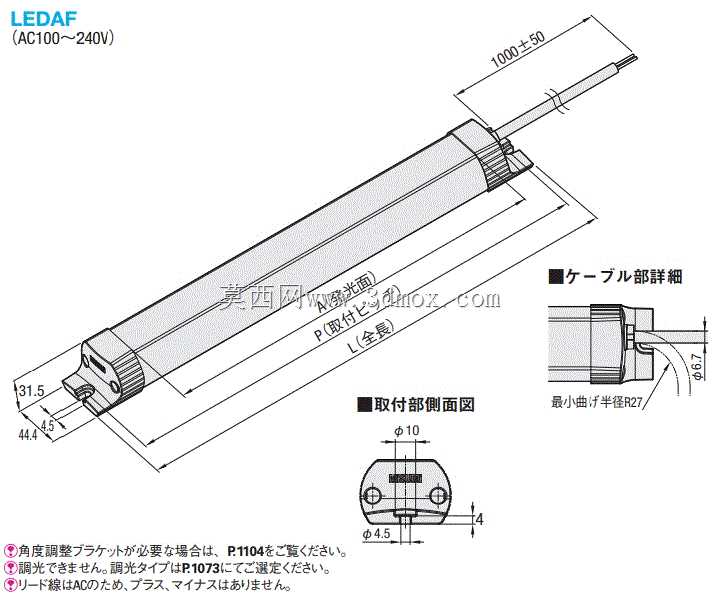

　　这款长条型LED照明灯具，主要面向工业设备内部照明、生产线工位局部补光、机柜内部检修照明这类场景设计，适配AC100~240V宽幅电压输入，能覆盖不同厂区的供电规格，不用额外配置变压模块就能直接接入常规工业供电回路。从结构设计来看，灯体采用一体化长条形铝质壳体，既承担内部LED灯板、驱动模块的防护作用，也作为散热基体把灯珠工作产生的热量快速传导散出，避免长时间工作积热导致光衰过快。出线端做了线缆防弯折结构，标注的最小弯曲半径R27，是为了避免安装布线时线缆过度弯折导致内部线芯断裂，尾部的线缆长度预留1000±50mm，足够覆盖多数设备内部从安装位到接线端子的布线距离，不用额外接驳延长线。安装端的结构做了多角度适配设计，

　　取付部的侧面安装孔位做了沉台处理，φ4.5的安装孔适配常规M4规格的安装螺丝，安装座的厚度方向尺寸为4mm，安装孔中心距为φ10，固定端突出灯体的尺寸分别为31.5mm、44.4mm，预留了45°的角度调节余量，如果现场需要调整照射角度，可以搭配对应的角度调整支架实现照射方向的微调，满足不同工位的照射角度需求。灯体的发光面做了匀光处理，出光均匀无明显光斑，不会在加工工件表面形成重影影响操作视线。设计时特意考虑了设备内部的安装边界，整体外形为细长条状，不会占用过多设备内部的安装空间，不管是贴装在设备框架的铝型材槽内，还是固定在机柜内壁的安装板上，都能适配。在结构可靠性上，灯体的拼接处做了密封结构设计，能适配车间多尘、

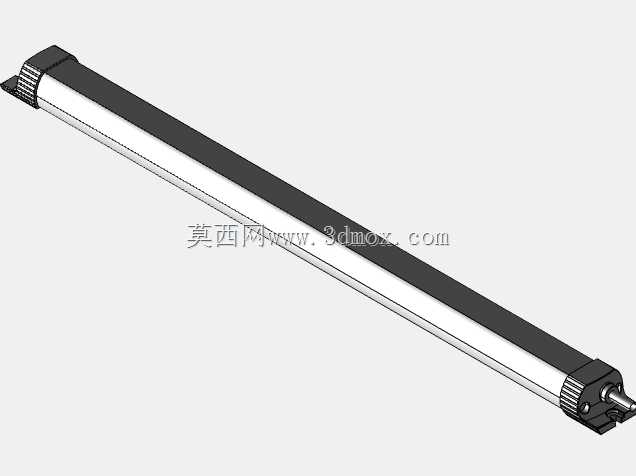

　　偶尔有切削液飞溅的工况，避免粉尘、液滴进入灯体内部造成电路短路。安装固定的方式支持两种，一种是直接通过两端的安装座用螺丝锁付在安装面上，另一种可以搭配卡扣卡接在标准工业铝型材的槽位上，不用额外打孔，适配生产线改造时的快速安装需求。从建模逻辑来看，这款模型是按照实际量产的零件尺寸1:1构建的，所有安装孔位、外形尺寸、线缆预留长度都和实物一致，结构工程师在做设备整体布局时，可以直接把这个模型导入装配体，提前核对安装空间、布线路径，避免后期生产装配时出现干涉问题。做设备选型时，也能通过模型直观判断这款灯具的照射范围是否覆盖需要照明的工位，安装位是否和设备内部的其他部件产生冲突。灯具的驱动模块内置在灯体端部的腔体内，没有外置的驱动盒，进一步减少了安装需要占用的空间，端部的出线位置做了应力释放结构，设备运行产生的振动不会直接拉扯线缆和内部驱动板的焊接点，提升长期使用的可靠性。
