六角驱动冲击套筒结构设计

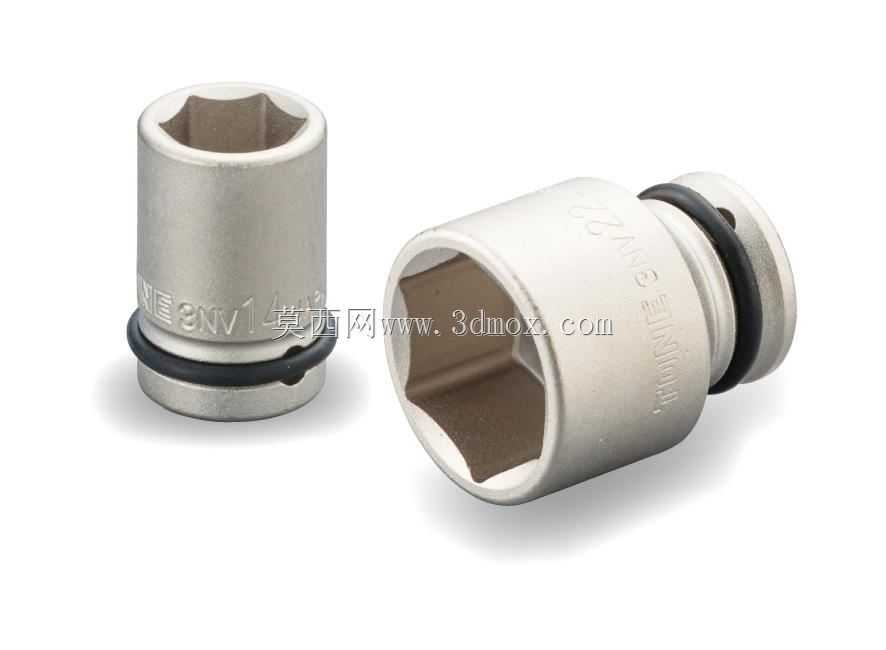

　　在重型机械装配、钢结构安装、汽车维修产线、风电设备运维等需要大扭矩紧固作业的场景中，冲击套筒是连接冲击扳手与紧固件的核心传力部件，其结构可靠性直接决定紧固作业的效率与连接件的装配精度。不同于普通手动套筒仅承受静态扭矩的工况，冲击套筒需要持续承受冲击扳手输出的高频脉冲扭矩，同时还要抵消作业过程中产生的径向振动与轴向窜动，因此在结构设计上与普通套筒存在明显差异。这款六角冲击套筒采用通体合金结构钢一体锻造成型，整体为短粗筒状结构，一端为标准内六角驱动孔，用于匹配外六角螺栓、螺母等紧固件，内六角孔的棱边做了微小倒钝处理，避免高频冲击下棱边应力集中导致的崩裂问题，同时倒钝后的棱边可以更好地贴合紧固件的六角侧面，减少打滑蹭伤紧固件边角的概率。

　　套筒另一端为带O型环与锁销孔的方驱连接端，用于对接冲击扳手的输出方榫，O型环采用耐油耐老化的丁腈橡胶材质，嵌在连接端的环形槽内，作业时可以填充方榫与套筒连接端的间隙，缓冲冲击产生的振动，同时配合横穿锁销孔的圆柱销，防止大扭矩反转作业时套筒从方榫上脱落，适配常见的3/8英寸、1/2英寸等规格的冲击扳手输出端。从安装边界来看，套筒的外圆直径做了严格控制，相比同规格普通手动套筒的外圆尺寸略小，能够伸入部分沉头螺栓的安装沉孔内作业，避免普通套筒外圆过大无法就位的问题；套筒整体长度控制在较短范围内，适合在空间局促的设备内部、钢结构节点位置作业，减少长套筒带来的扭矩损失与操作干涉。设计过程中重点考虑了扭矩传递的均匀性，

　　筒壁厚度从驱动端到六角端做了等强度过渡，避免截面突变带来的应力集中，六角端的筒壁厚度根据对应规格螺栓的最大拧紧扭矩做了强度校核，确保在额定冲击扭矩下不会出现筒壁胀裂、六角孔变形的问题。套筒外表面做了喷砂磷化处理，没有多余的装饰涂层，既可以提升表面的防锈能力，也能增加手持操作时的摩擦力，带油作业时不容易打滑。在实际使用场景中，这类冲击套筒常配合气动冲击扳手、锂电冲击扳手使用，用于M8到M16规格的六角头紧固件拆装，比如钢结构厂房安装时的高强螺栓终拧、商用车底盘维修时的轮胎螺栓拆装、重型设备组装时的机架连接螺栓紧固等场景，相比普通手动套筒，其抗冲击寿命能提升5倍以上，不会因为持续的冲击载荷出现端部碎裂、六角孔磨圆的失效问题。

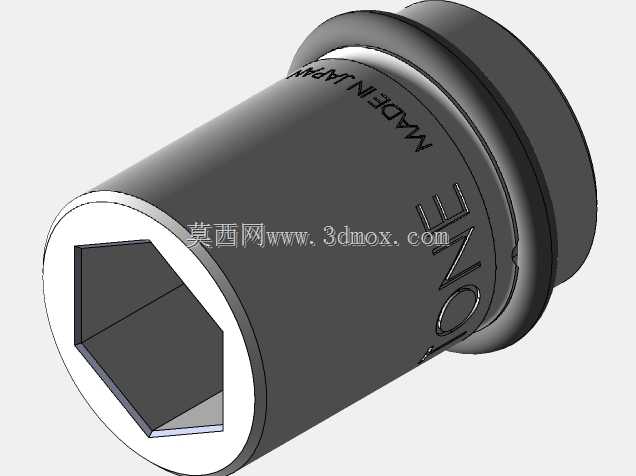

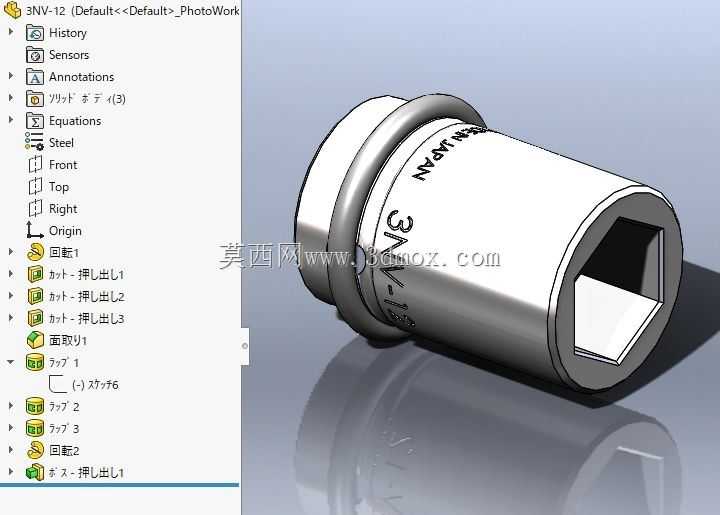

　　建模过程中还原了O型环的安装槽、锁销孔的位置公差、内六角孔的配合公差，所有倒角、退刀结构都按照实际加工工艺做了还原，没有多余的工艺简化，能够直接用于工具选型的装配干涉校验、工装夹具设计的参考，也可以作为手动工具类产品结构设计的参考样本，帮助设计人员理解冲击类紧固工具的传力结构设计逻辑，避免在选型或设计时出现强度不足、安装干涉的问题。
