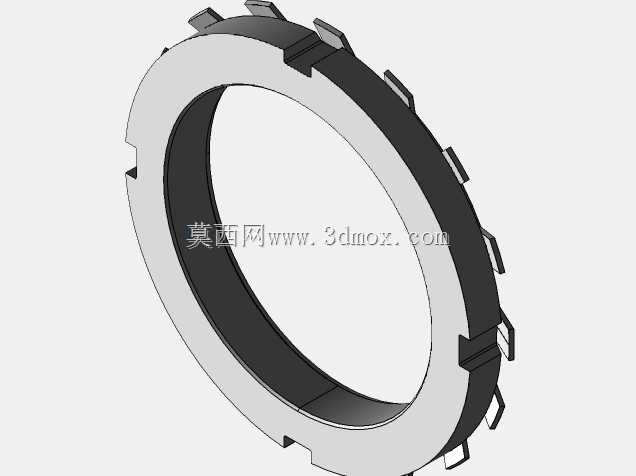

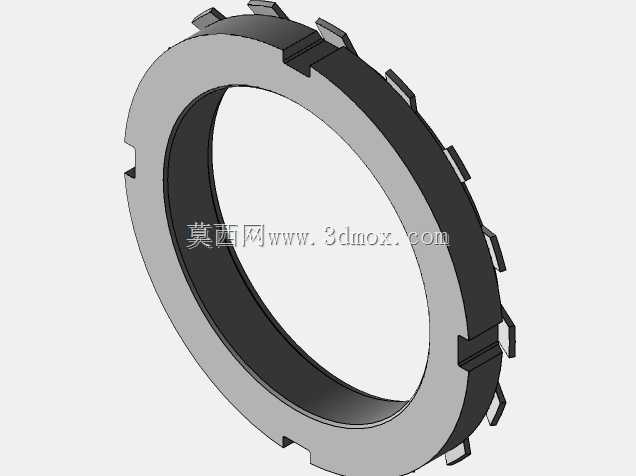

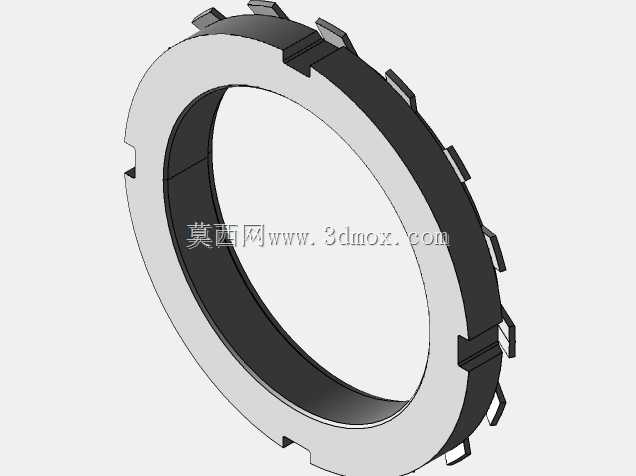

AN28AW28系列锁紧圆螺母结构设计

　　在各类轴系装配场景中，这类带锁紧槽的圆螺母是承担轴向定位、间隙调整、预紧防松功能的核心连接件，常见于机床主轴箱、减速器输入输出轴、液压油缸活塞杆端、泵类转子组件的装配环节，用来限制轴承内圈、齿轮、带轮等回转零件的轴向窜动，相比普通六角螺母，它的径向尺寸更紧凑，能适配轴端安装空间受限的工况，不需要在轴周边预留大尺寸的扳手操作空间。从结构设计逻辑来看，这款螺母采用内螺纹配合轴上外螺纹实现轴向进给，外圈均匀分布的多个卡槽是配套钩形扳手的施力点位，相比侧面钻孔的圆螺母，卡槽结构的受力点分布更均匀，拧紧时不会因为局部应力集中导致螺母边缘崩裂，同时多槽位设计可以在任意角度对准扳手，调整预紧量时的角度分辨率更高，能更精准地控制轴承游隙。

　　螺母本体的厚度经过匹配螺纹规格的强度校核，内螺纹的牙型精度按照普通传动螺纹的中等公差等级设计，既能保证和轴螺纹的顺畅旋合，又能控制螺纹副的侧向间隙，避免受载后出现螺纹咬死或者松旷的问题。外圈的卡槽深度和宽度按照标准钩形扳手的尺寸匹配设计，槽底做了小圆角过渡，避免热处理或者拧紧受力时出现应力裂纹，螺母的两个端面都做了平面度管控，和被压紧零件的贴合面粗糙度控制在合理范围，保证压紧时的受力均匀，不会出现偏载导致的轴系倾斜。在实际安装使用时，这类螺母通常会配合止动垫圈使用，将垫圈的内爪嵌入轴上的键槽，外爪弯折卡入螺母的卡槽内，实现机械锁止，避免设备运行过程中因为振动、冲击载荷导致螺母回转松脱，相比单纯的摩擦防松结构，

　　这种机械锁止的方式可靠性更高，适合重载、交变载荷、频繁启停的工况。从安装边界来看，这款螺母的最大外径控制在对应螺纹规格的标准尺寸范围内，安装时只需要在螺母径向预留出钩形扳手的操作空间即可，不需要额外的周向避让空间，轴向厚度也符合系列化设计的尺寸规范，和同规格的止动垫圈、轴承内圈的压紧台阶尺寸完全匹配，选型时只需要确认轴端螺纹规格、需要的压紧力大小，就可以直接匹配选用，不需要额外做安装位的定制修改。建模过程中，首先通过旋转特征生成螺母的基体和内螺纹基础轮廓，再通过圆周阵列生成外圈的均匀卡槽，对所有锐边做倒角处理，避免安装时划伤操作人员或者配合零件，螺纹部分按照标准牙型绘制，保证和其他标准件的装配干涉检查结果准确，卡槽的位置度、

　　端面的平行度都在建模时做了几何公差的参考标注，方便后续出工程图时直接调用。这类螺母的材质通常选用中碳钢经调质处理，部分防腐要求高的工况会选用不锈钢材质，表面根据使用环境做氧化、镀锌或者镀镍处理，建模时预留了表面处理层的厚度公差，避免实际加工后因为镀层厚度导致螺纹配合过紧。在轴系设计选型时，这类锁紧螺母的选用需要核算螺纹的剪切强度、螺母端面的压应力，确保在最大轴向载荷下不会出现螺纹滑牙、端面压溃被压紧零件的问题，同时要确认卡槽的数量和位置，保证拧紧到目标预紧力矩时，至少有一个卡槽能对准止动垫圈的折耳位置，方便完成锁止操作。相比其他轴向定位方式，比如轴用弹性挡圈、圆螺母加止动垫圈的组合能承受更大的轴向载荷，定位精度也更高，调整时可以通过旋转螺母精确控制轴向位置，适合需要调整轴承预紧量的精密轴系装配场景，在机床主轴、精密减速器、纺织机械、印刷设备的辊系组件中应用十分广泛。
