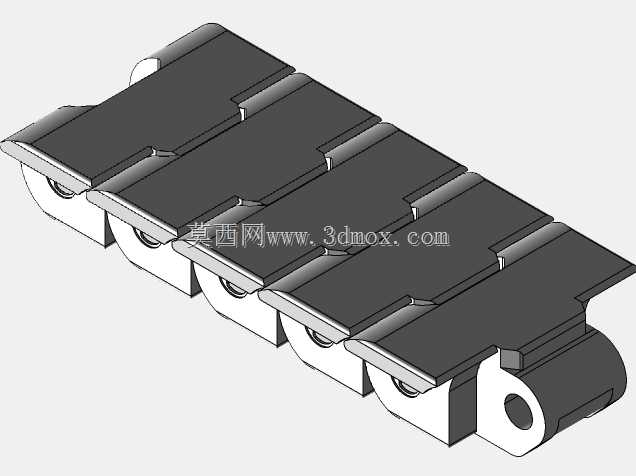

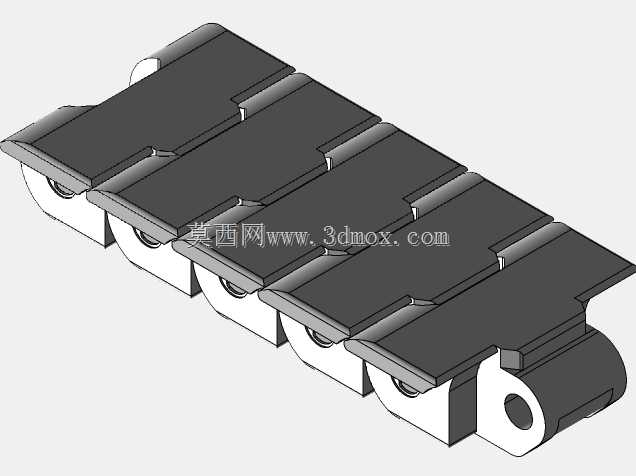

椿本RSP40系列五链路输送链节结构

　　在自动化输送线、物料搬运设备的传动系统设计中，链传动是兼顾大载荷传递、长距离传动、恶劣工况适应性的核心结构形式，这款RSP40规格的五链路链节结构，正是针对多列并行输送场景开发的专用链节单元。日常做输送线选型时，单排链条往往无法满足宽幅物料的承载需求，多排独立链条并行又容易出现同步偏差、物料偏移卡滞的问题，这种集成式五链路链节，就是把五个链传动单元的承载面做了一体化整合，从根源上解决多链同步的精度问题。

　　从实际应用场景来看，这类链节多用于家电装配线、汽车零部件输送线、包装物料分拣线的宽幅输送段，比如输送尺寸较大的家电壳体、汽车内饰件、整箱包装货品时，单排链条的支撑宽度不足，容易导致物料倾斜掉落，五链路的整体式链节，整个上表面形成连续的平整支撑面，物料放置后受力均匀，不会出现局部悬空变形的情况。和普通单排链拼接的多列输送结构相比，这种一体化链节不需要额外调整多列链条的张紧度一致性，安装时只要保证整根链条的直线度，就能实现五个链路的完全同步运行，后期维护时也不需要逐排检查链条伸长量，大幅降低了现场运维的工作量。

　　从功能特性上看，这款链节采用单零件整体建模的结构形式，没有多余的拼接缝隙，链节之间的铰接位置做了等距排布，每个链节的铰接孔同轴度控制在装配公差范围内，和配套的RSP40规格销轴配合时，铰接转动灵活，不会出现卡滞、别劲的情况。链节的上承载面做了平整化处理，没有突出的铆钉头或者连接结构，避免输送过程中刮蹭物料底部，对于表面要求较高的涂装件、注塑件输送场景，这种无突出结构的支撑面能有效减少工件表面的划伤风险。链节下部的链轮啮合齿形完全匹配标准40系列链轮的齿廓，不需要定制专用链轮，直接采用标准规格的驱动链轮、张紧链轮就能完成整套传动系统的搭建，降低了设备的备件采购成本。

　　设计思路上，这款链节完全遵循标准链传动的模数参数，链节距完全符合RSP40系列链条的标准尺寸，五个链路的中心距做了等距排布，保证和链轮啮合时每个链路都能同时受力，不会出现单链路偏载的情况。建模过程中对铰接孔的位置度做了严格约束，相邻链节装配后，整根链条的累积节距误差控制在允许范围内，避免长距离传动时出现爬齿、跳齿的问题。考虑到输送场景中可能存在的切屑、粉尘、切削液等工况，链节的铰接位置预留了润滑脂存储空间，日常维护时加注润滑脂后，能在铰接副表面形成持续的油膜，减少铰接位置的磨损，延长链条的整体使用寿命。

　　从安装边界和尺寸适配来看，这款链节的总宽度适配300mm规格的输送幅宽，安装时整根链条的导轨导向面只需要匹配链节两侧的导向边尺寸，就能限制链条运行过程中的横向窜动，不需要额外加装导向挡边。链节的总高度和标准RSP40链条的高度一致，原有采用单排RSP40链条的输送线，如果需要升级为宽幅输送，只需要更换对应链轮和整体式五链路链条，不需要改动机架的安装高度、驱动轴的安装位置，大幅降低了老线改造的成本和工作量。链节的底部和导轨接触的位置做了耐磨面处理，和钢制导轨、工程塑料导轨都能良好适配，运行过程中噪音低，磨损量小，适合长时间连续运行的自动化生产场景。

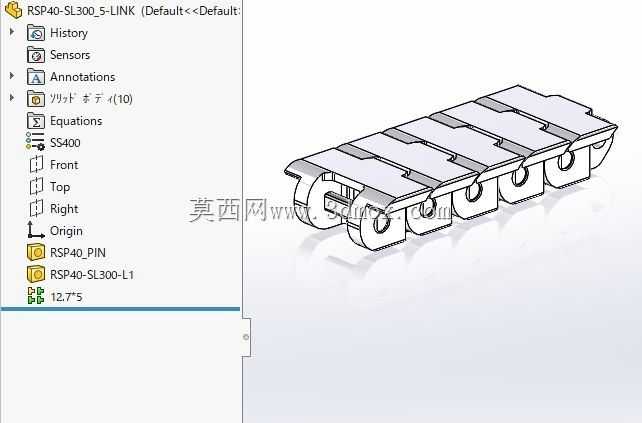

　　在实际结构校核过程中，这款链节的承载能力按照五个链路均匀受力计算，单节链节的额定载荷能满足常规工业输送的载荷需求，对于重载输送场景，也可以通过更换更高强度的材质、提升热处理硬度的方式进一步提升承载能力，不需要改动整体的安装尺寸和啮合参数。建模时没有采用多零件装配的形式，而是采用整体式结构建模，在做整线装配仿真时，能大幅减少装配约束的数量，提升大装配体的运行流畅度，方便工程师快速完成整线的干涉检查、运行仿真验证。
