带垫六角头M12规格全螺纹螺栓结构

　　在各类机械设备装配、钢结构连接、工装夹具搭建、自动化生产线模组固定场景中，带垫六角头螺栓是应用频次极高的可拆卸紧固连接件，这类带一体垫片的螺栓相比普通六角螺栓，省去了平垫单独装配的工序，能有效避免装配过程中垫片遗漏、垫片错位的问题，在批量装配的流水线工位上，能显著提升装配效率，同时一体结构的垫片与螺栓头部贴合度更好，承压面的受力均匀性优于后期人工加装垫片的组合件，能降低被连接件表面因局部压强过大出现压痕、凹陷的概率，尤其适合铝合金型材、工程塑料件等硬度偏低的基材连接场景。

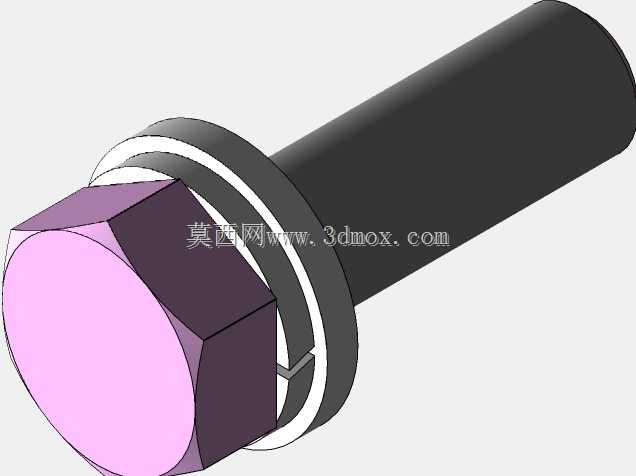

　　这款螺栓的公称直径为M12，螺杆有效紧固长度为40mm，采用全螺纹设计，全螺纹结构的优势在于可适配不同厚度的被连接件叠层组合，不需要提前核算光杆段长度是否匹配叠层总厚，在现场修配、临时改装的作业场景中适配性更强，不会出现光杆段过长导致螺母无法拧到紧固位置、光杆段过短导致螺纹啮合长度不足的问题。螺栓头部为标准外六角结构，可适配常规开口扳手、套筒扳手、棘轮扳手等通用紧固工具，不需要特殊定制工装就能完成拧紧作业，头部下方集成的平垫与螺杆同轴度经过设计校核，拧紧过程中垫片不会出现偏摆，垫片的外径尺寸经过优化，既保证足够的承压接触面积，又不会因为外径过大干涉周边的安装孔位、相邻零部件的布局空间。

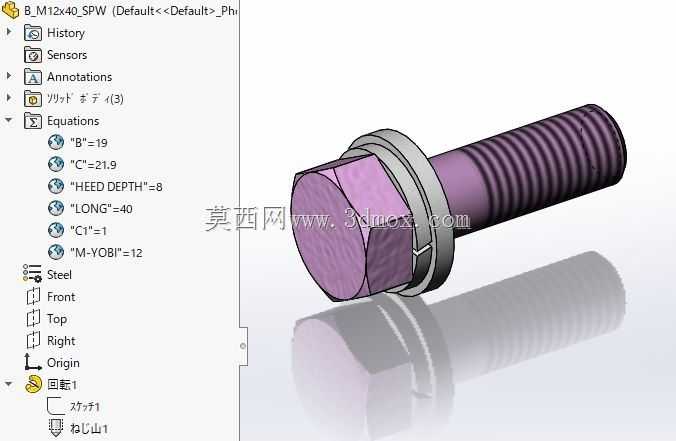

　　从结构设计逻辑来看，这款螺栓的参数化建模过程中，将对边尺寸、头部厚度、垫片外径、垫片厚度、螺纹牙型参数、螺杆长度都做了关联约束，调整对应参数就能快速衍生出不同长度、不同公称直径的同系列带垫螺栓模型，能大幅降低同系列标准件的重复建模工作量。螺纹部分采用标准公制粗牙螺纹建模，牙型角60度，螺距符合M12规格粗牙螺纹的通用标准，螺纹收尾段做了合理的退刀结构处理，避免螺母拧到螺杆根部时出现卡滞，同时螺纹段的起始端做了导入倒角，方便螺母快速对中拧入，也能避免螺纹起始端的牙型磕碰损伤后影响装配。

　　在实际安装边界上，这款螺栓穿入安装孔时，要求被连接件的通孔直径控制在13mm-13.5mm区间，孔径过小会导致螺杆穿入困难，孔径过大会导致连接副的定位精度下降，横向受力时容易出现剪切应力集中。螺栓头部的六角对边尺寸符合标准紧固件的规范，预留的扳手操作空间需要满足对应规格套筒的回转半径要求，在布局密集的安装面设计时，要提前核算相邻螺栓的中心距，避免扳手操作空间不足导致无法拧紧。垫片的承压面设计为平面结构，不需要在被连接件表面额外加工沉头孔，就能保证紧固后螺栓头部的贴合度，适合表面平整的板材、型材连接场景，如果被连接件表面存在倾斜、焊接凸起等缺陷，需要提前做表面平整处理，避免紧固后螺栓出现附加弯曲应力，降低连接副的疲劳强度。

　　从受力特性来看，这款螺栓适合承受轴向的拉伸载荷，同时一体垫片的结构能分散头部对被连接件的压应力，在有一定振动的工况下，配合防松螺母或者螺纹胶使用时，能保持稳定的紧固力，不会因为垫片窜动导致预紧力流失。在做整机的三维装配布局时，这类标准件的模型可以直接调用到装配体中，不需要额外核对安装尺寸，其头部、垫片、螺杆的尺寸都符合通用工业标准，能直接用于干涉检查、装配工艺模拟、BOM清单统计，在做设备维护备件规划时，这类通用规格的螺栓采购渠道广泛，替换成本低，不需要定制特殊规格的紧固件，能有效降低设备的后期维护成本。建模过程中螺纹部分的特征做了合理简化，在保证外观辨识度的同时，不会占用过多的模型数据量，在大型装配体中调用时不会出现卡顿，兼顾了模型的可视化效果和大装配的运行流畅度。
