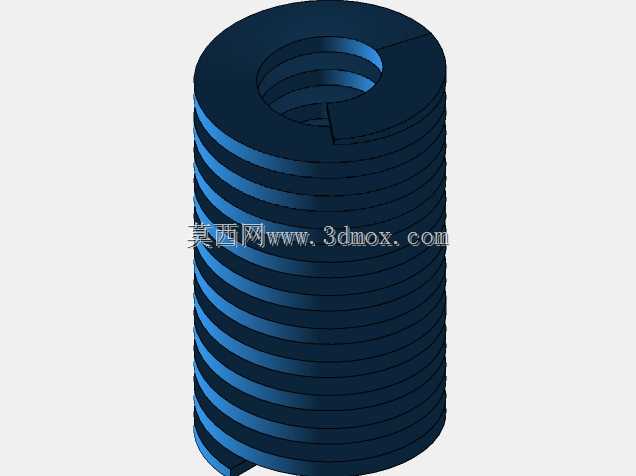

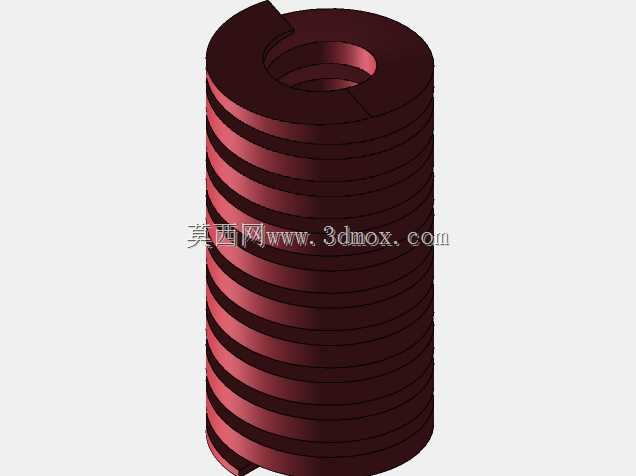

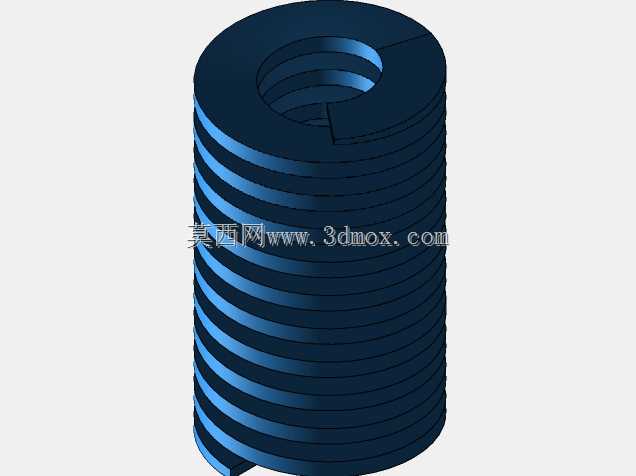

TL40X70圆柱螺旋压缩弹簧结构设计

　　在各类工业设备的机械结构中，弹性缓冲、复位支撑类元件的选型与设计直接影响整套机构的运行稳定性与使用寿命，圆柱螺旋压缩弹簧作为应用范围最广的弹性元件之一，在冲压模具的卸料复位、自动化产线的缓冲限位、阀门类产品的启闭复位、工程机械的减震支撑等场景中都承担着核心功能。本次设计的TL40X70规格弹簧，针对中载工况下的频繁往复压缩需求做了结构优化，两端采用并圈磨平的端部结构，避免弹簧受压时端部出现应力集中导致的断裂失效，同时保证弹簧安装后端面与支撑座的贴合度，减少压缩过程中的侧向偏移问题。从设计思路层面，首先结合目标工况的载荷行程曲线确定弹簧的有效圈数与节距参数，保证弹簧在额定压缩量下的刚度曲线线性度符合使用要求，

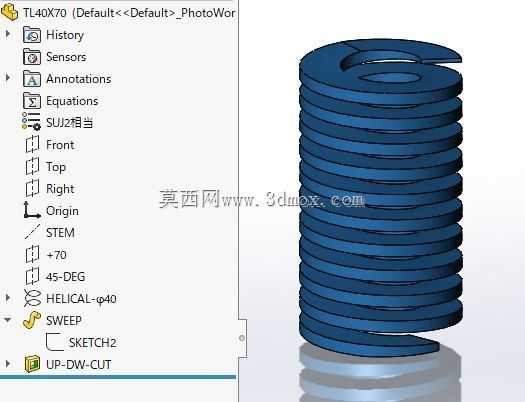

　　避免出现并圈前刚度突变的问题；建模过程中采用螺旋扫掠的特征构建方式，先绘制符合弹簧中径尺寸的螺旋线路径，再匹配弹簧丝直径的截面轮廓完成主体特征生成，端部并圈部分单独做路径过渡处理，保证端部圈与有效圈之间的丝材过渡平滑，不存在建模层面的几何尖角，避免后续有限元应力分析时出现应力奇异点影响仿真结果准确性。外形尺寸与安装边界方面，该弹簧的外径控制在适配常规安装沉孔的尺寸范围内，自由长度70mm的设计适配多数需要短行程复位的机构安装空间，安装时需要保证两端支撑面的平行度公差在允许范围内，同时导向件与弹簧内径的间隙控制在合理区间，既避免间隙过小导致弹簧压缩时与导向件发生摩擦磨损，也防止间隙过大造成弹簧受压失稳出现侧弯。实际应用中，

　　这类弹簧常配套在自动化设备的顶料机构、工装夹具的夹紧复位结构、小型减震单元中，设计时需要结合实际工况的冲击载荷大小做刚度校核，保证弹簧在最大压缩量下的切应力处于材料许用应力范围内，同时预留足够的疲劳寿命余量，应对频繁往复压缩的工作需求。建模过程中对弹簧的端部磨平长度做了标准化处理，符合常规五金弹簧的加工工艺要求，不需要额外定制特殊加工工序，可直接按照常规冷卷弹簧的工艺流程完成生产，降低零件的加工成本与交付周期。对于结构设计从业者而言，这类标准规格弹簧的建模需要重点关注螺旋升角与丝径的匹配关系，避免扫掠特征出现自相交的几何错误，同时端部并圈的过渡段需要保证丝材的连续性，不能出现几何断裂或者重叠的问题，

　　否则后续导入装配体时会出现干涉检查误报，也会影响后续工程图导出时的尺寸标注准确性。在设备选型匹配时，需要确认弹簧的安装预压量，通常预压量设置为自由长度的10%-15%，避免设备空载运行时弹簧出现松动异响，同时最大工作压缩量不能超过弹簧的极限压缩行程，防止弹簧出现永久塑性变形丧失弹性功能。
